ВВЕДЕНИЕ
Номер документа: DPD01829C
Дата: 16.2.2016
ОБ ЭТОМ РУКОВОДСТВЕ
Авторскими правами на это руководство обладает компания Vacon Ltd. Все права
защищены. Информация в руководстве может быть изменена без предварительного
уведомления.
ОБЩИЙ ОБЗОР ПРОДУКТА
В этом руководстве содержится описание привода закрытого типа Vacon 100. Диапазон
мощности привода составляет 75–800 кВт, диапазоны напряжений — 380–500 В или 525–
690 В. Привод поставляется в шкафу и доступен в четырех различных размерах корпуса:
MR8, MR9, MR10 и MR12. Привод может размещаться в одном или нескольких шкафах.
Привод выпускается в двух региональных версиях: IEC (соответствует критериям IEC)
или NAM (соответствует критериям UL).

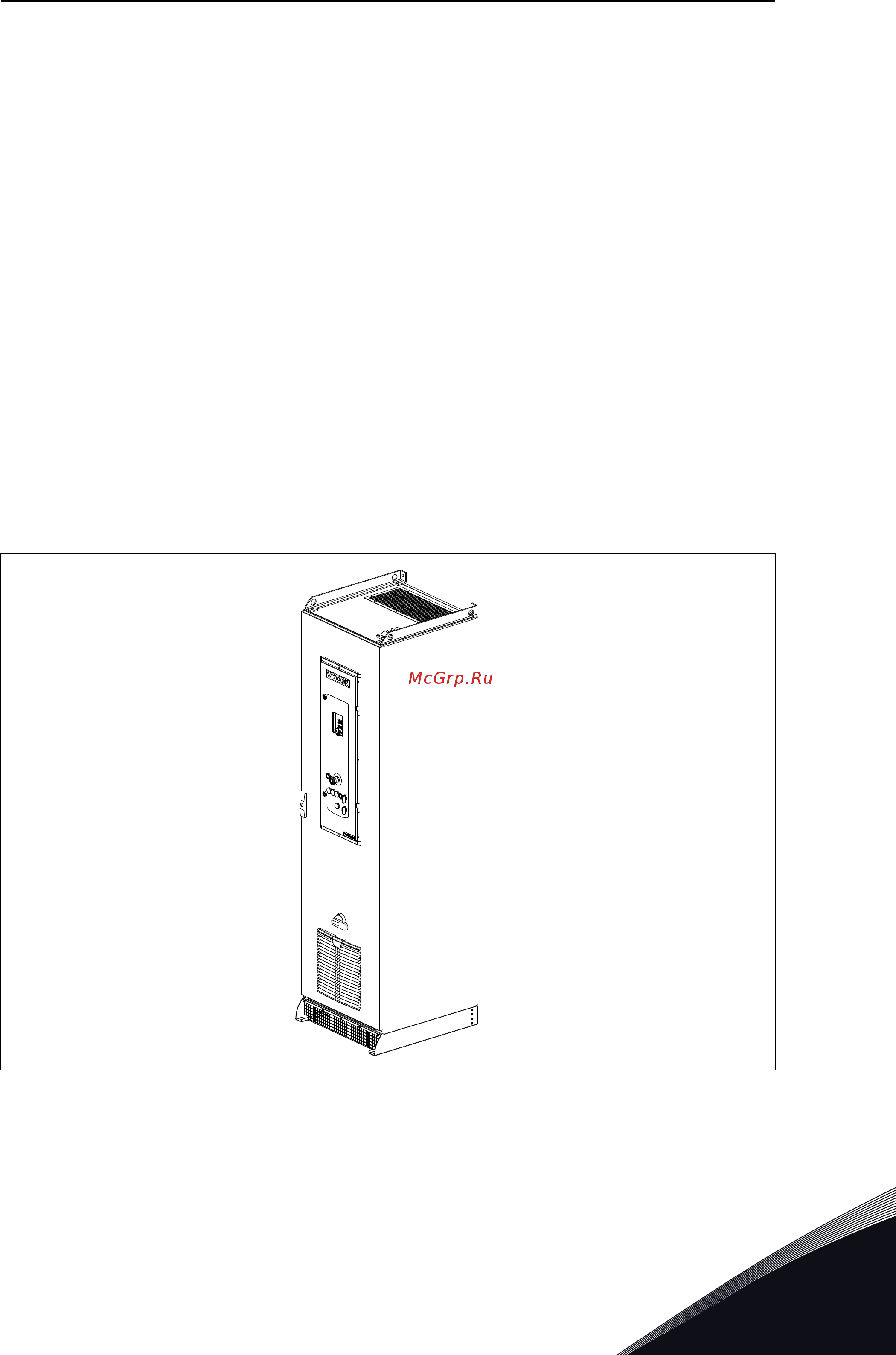

Рис. 1: Пример привода закрытого типа Vacon 100
ВВЕДЕНИЕ VACON · 3
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
