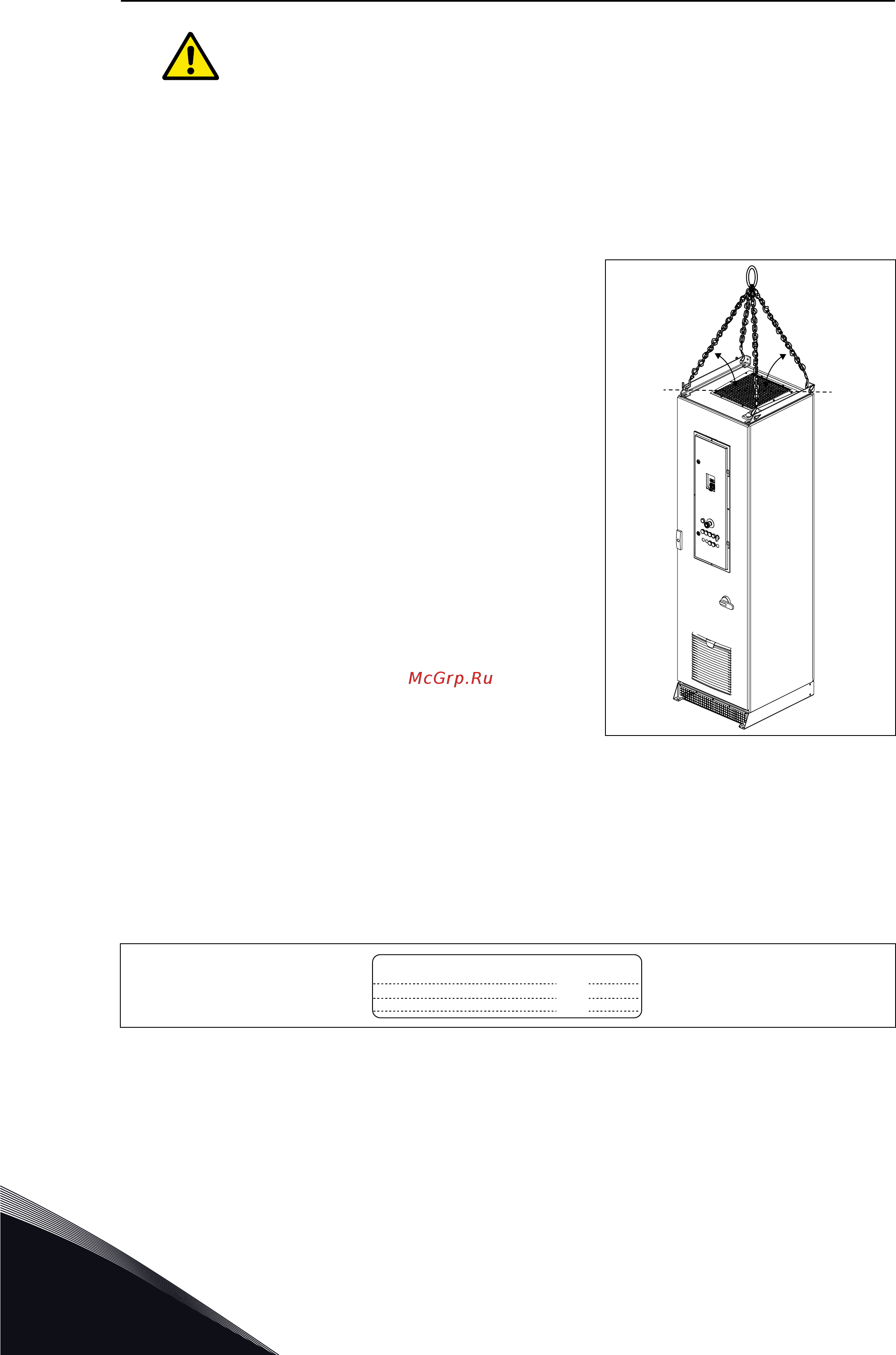

ОСТОРОЖНО!
Для равномерного распределения веса
преобразователя частоты и
предотвращения повреждения
оборудования следует всегда
использовать четыре монтажных
отверстия.
4 Минимальный угол между приводом и цепью
составляет 60 градусов.
5 Поднимите привод в вертикальное положение.
>60°
>60°
3.6 ЭТИКЕТКА «PRODUCT MODIFIED»
В пакете с дополнительными принадлежностями находится этикетка «Product modified».
Эта этикетка предназначена для того, чтобы обратить внимание обслуживающего
персонала на изменения, сделанные в приводе переменного тока. Прикрепите этикетку
на боковой стенке привода, чтобы не потерять ее. Изменения, вносимые в конструкцию
привода переменного тока, следует фиксировать на этой этикетке.
Product modified
Date:
Date:
Date:
VACON · 20 ПОЛУЧЕНИЕ ТОВАРА
3
