5.3 ПОДГОТОВКА К УСТАНОВКЕ КАБЕЛЯ
•
Перед началом работы убедитесь, что все элементы преобразователя частоты
обесточены. Внимательно прочитайте предупреждения в главе 2 Безопасность.
•
Размещайте кабели двигателя на достаточно большом расстоянии от других кабелей.
•
Кабели двигателя должны пересекать другие кабели под углом 90°.
•
По возможности избегайте прокладки кабелей двигателя параллельно с другими
кабелями на большой длине.

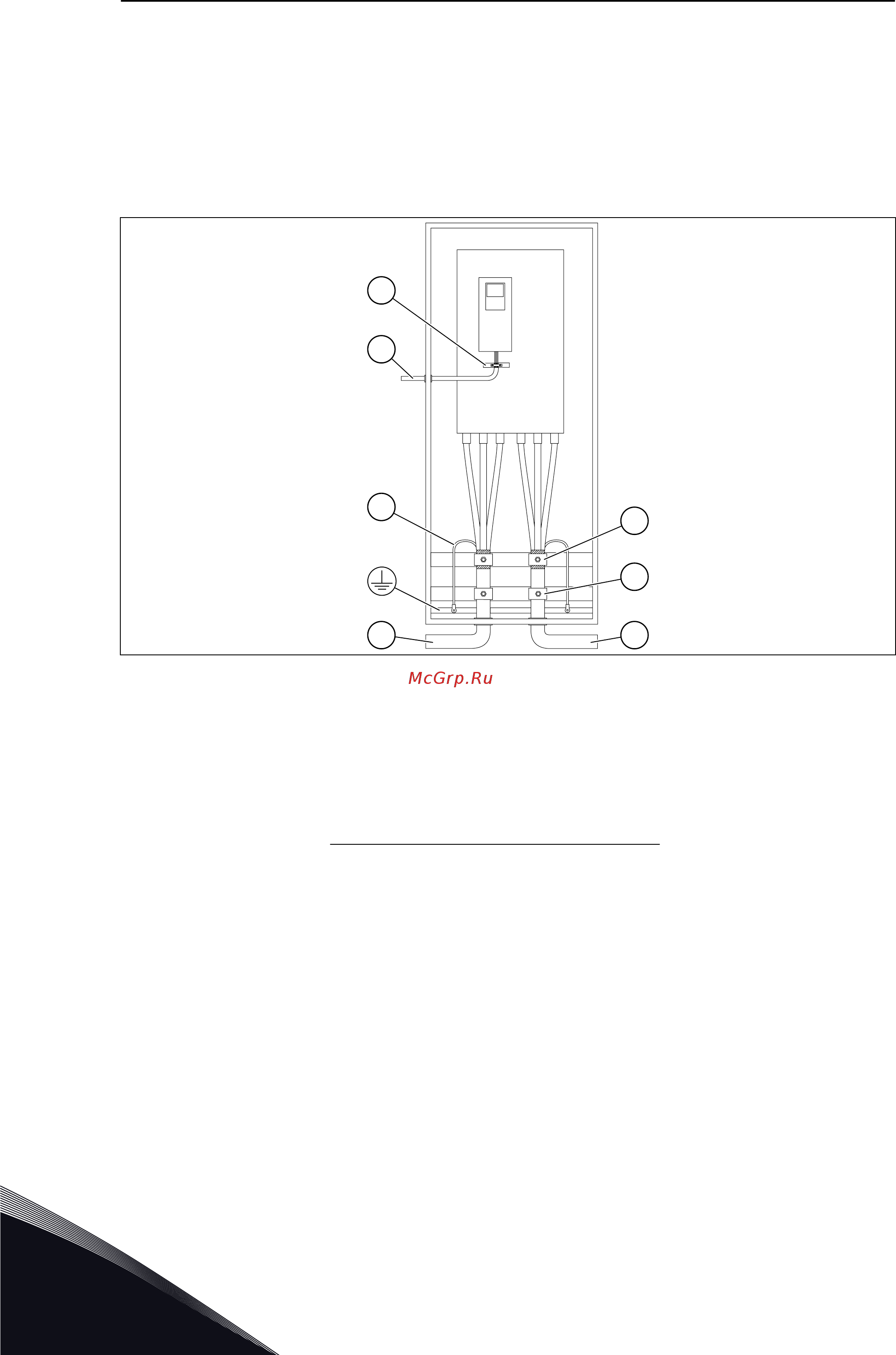

L1 L2 L3 U V W
B
A
C
E
F
G
D
A. Кабели электросети
B. Кабели двигателей
C. Провод заземления
D. Ослабление натяжения
E. Зажим заземления экрана кабеля,
заземление 360°
F. Кабель управления
G. Заземляющая пластина кабеля
управления
•
Используйте только
симметрично экранированные от ЭМС кабели двигателей.
•
Максимальная длина экранированных кабелей двигателя без синусоидального
фильтра: 200 м, (MR8-MR12).
•
Если необходимо проверить изоляцию кабелей, обратитесь к главе 7.3 для получения
соответствующих инструкций.
•
Если кабели двигателя проложены параллельно другим кабелям на большой длине,
выдерживайте требуемые минимальные расстояния.
•
Минимальные расстояния должны соблюдаться также между кабелями двигателя и
сигнальными кабелями других систем.
VACON · 72 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
