F.B.R. GAS XP 60/2 CE TC + R. CE-CT D1"1/2-FS40 [20/20] Программа управления и индикатор неисправности
19

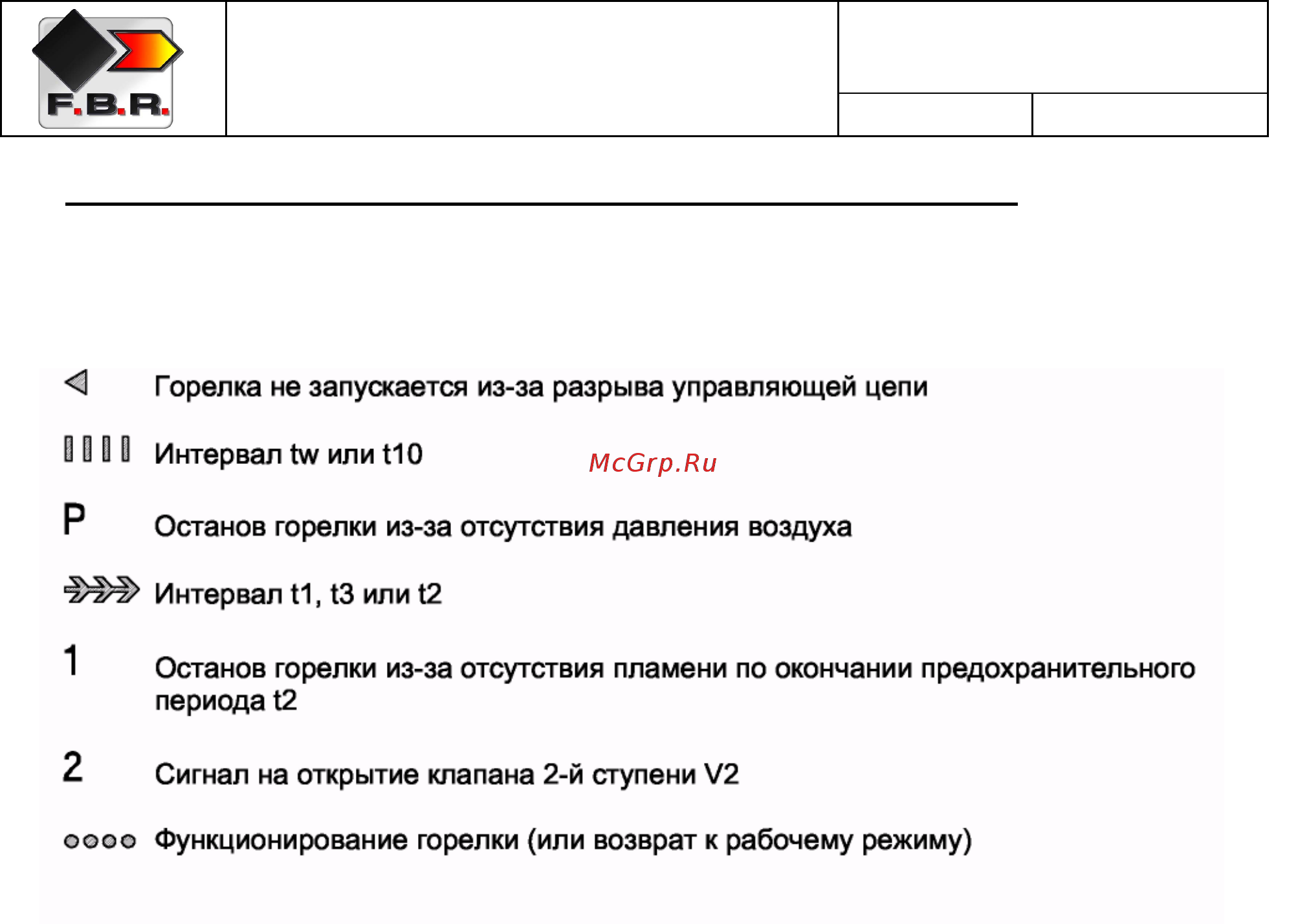

ПРОГРАММА УПРАВЛЕНИЯ И ИНДИКАТОР НЕИСПРАВНОСТИ
В случае неисправности или аварийной ситуации происходит прекращение подачи топлива.
Символ, отображаемый на блоке управления, показывает причину останова горелки и код
неисправности.
ГОРЕЛКИ
ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
МОДЕЛИ: GAMMA GAS XP
25/2 CE GAMMA GAS 40/2 CE
– GAS 60/2 CE
071036_2B
16
