F.B.R. GAS XP 60/2 CE TC + R. CE-CT D1"1/2-FS40 [4/20] Переключение горелки
3

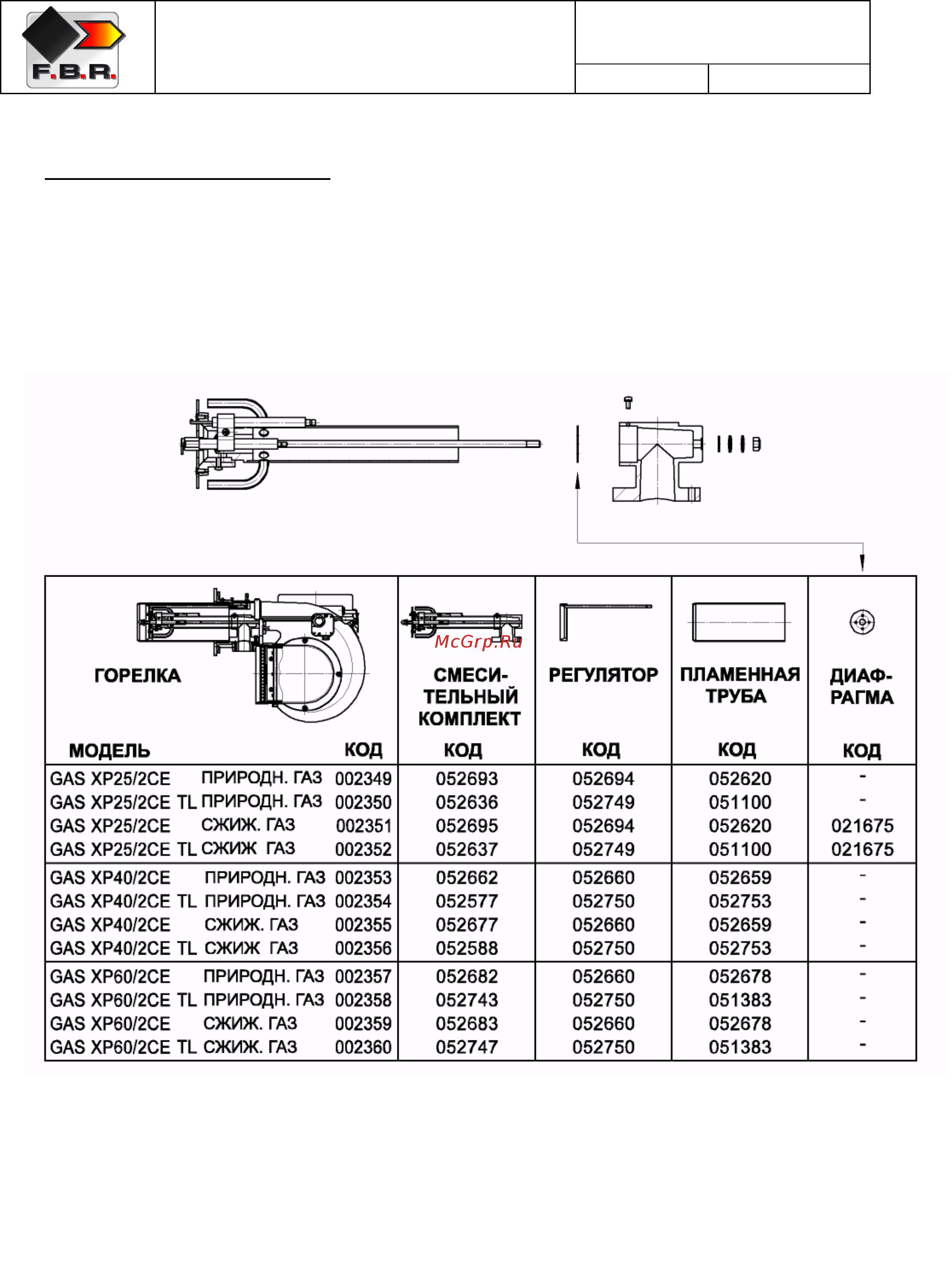

ПЕРЕКЛЮЧЕНИЕ ГОРЕЛКИ
Для переключения горелок с ПРИРОДНОГО газа на СЖИЖЕННЫЙ и обратно необходимо
заменить СМЕСИТЕЛЬНЫЙ КОМПЛЕКТ.
Для модели GAMMA GAS XP25/2CE в СМЕСИТЕЛЬНОМ КОМПЛЕКТЕ необходимо установить (для
работы на СЖИЖЕННОМ газе) или снять (для работы на ПРИРОДНОМ газе) диафрагму.
Для переключения с короткой пламенной трубы на длинную необходимо заказать СМЕСИТЕЛЬНЫЙ
КОМПЛЕКТ, РЕГУЛЯТОР И ПЛАМЕННУЮ ТРУБУ. После каждого переключения необходимо заново
произвести настройку горелки.
Условные обозначения:
TL = длинная пламенная труба
ВНИМАНИЕ:
Для сжигания различных газов используются различные смесительные комплекты. В связи с
этим должно использоваться только топливо, указанное на этикетке, приклеенной на горелке.
При переключении на другой вид топлива необходимо приклеить новую этикетку с указанием
типа этого топлива.
ГОРЕЛКИ
ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
МОДЕЛИ: GAMMA GAS XP
25/2 CE GAMMA GAS 40/2 CE
– GAS 60/2 CE
071036_2C
