F.B.R. GAS XP 60/2 CE TC + R. CE-CT D1"1/2-FS40 [5/20] Электрода поджига красный и контроля пламени черный
4

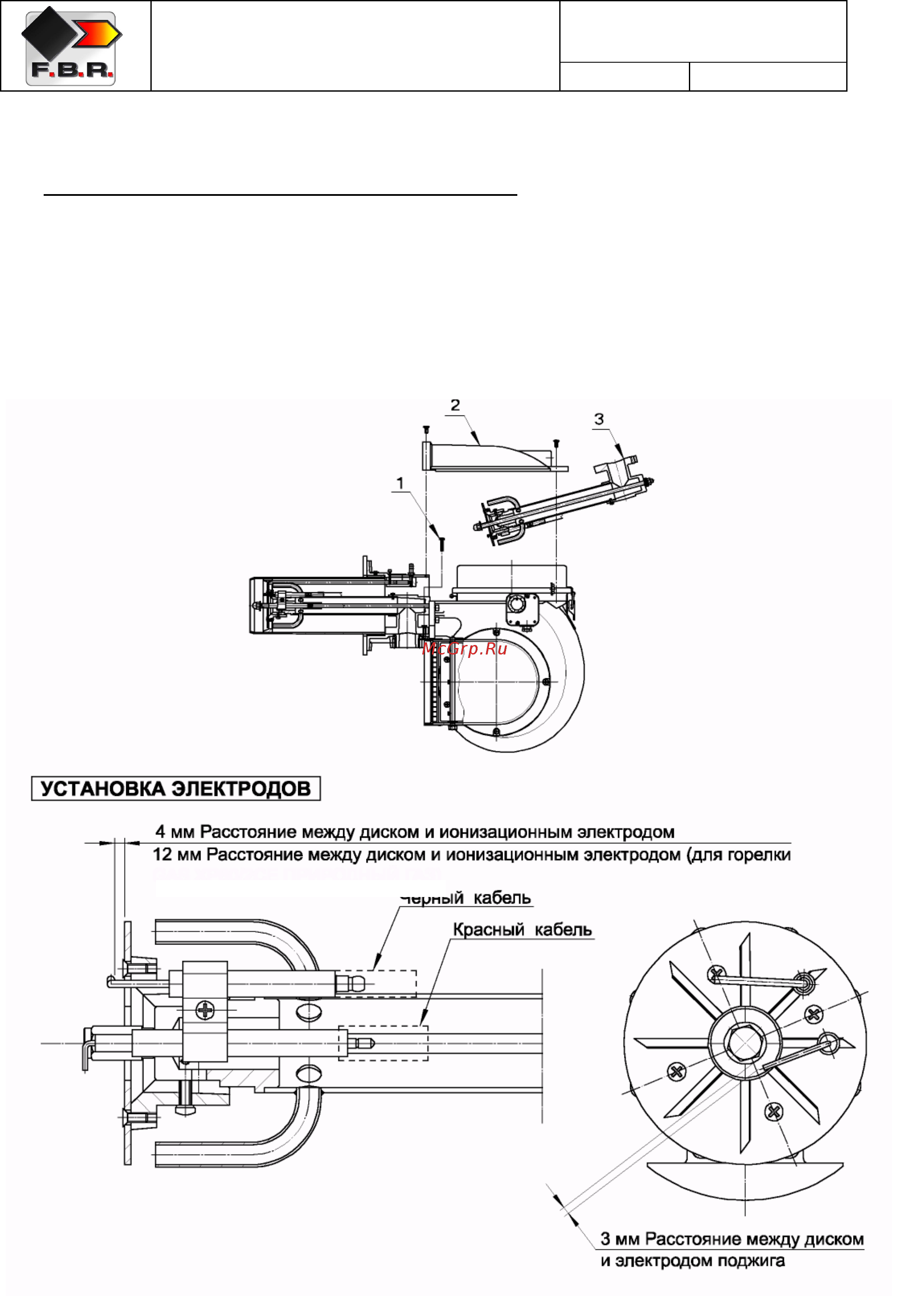

ИЗВЛЕЧЕНИЕ СМЕСИТЕЛЬНОГО КОМПЛЕКТА
Извлечение смесительного комплекта может производиться без снятия горелки с котла:
1) Ослабить три винта и снять крышку (2)
2) При помощи ключа 10 мм ослабить винт (1)
3) Извлечь смесительный комплект (3), развернув его на 180° градусов и отсоединить кабели
электрода поджига (КРАСНЫЙ) и контроля пламени (ЧЕРНЫЙ)
ВНИМАНИЕ:
Не перепутайте кабели при повторном подключении электродов (см. УСТАНОВКА ЭЛЕКТРОДОВ).
ГОРЕЛКИ
ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
МОДЕЛИ: GAMMA GASXP
25/2CE, GAMMA GAS XP
40/2CE, GAS XP 60/2CE
071035_2C
04
GAMMA GAS XP60/2CE ПРИРОДНЫЙ ГАЗ)
