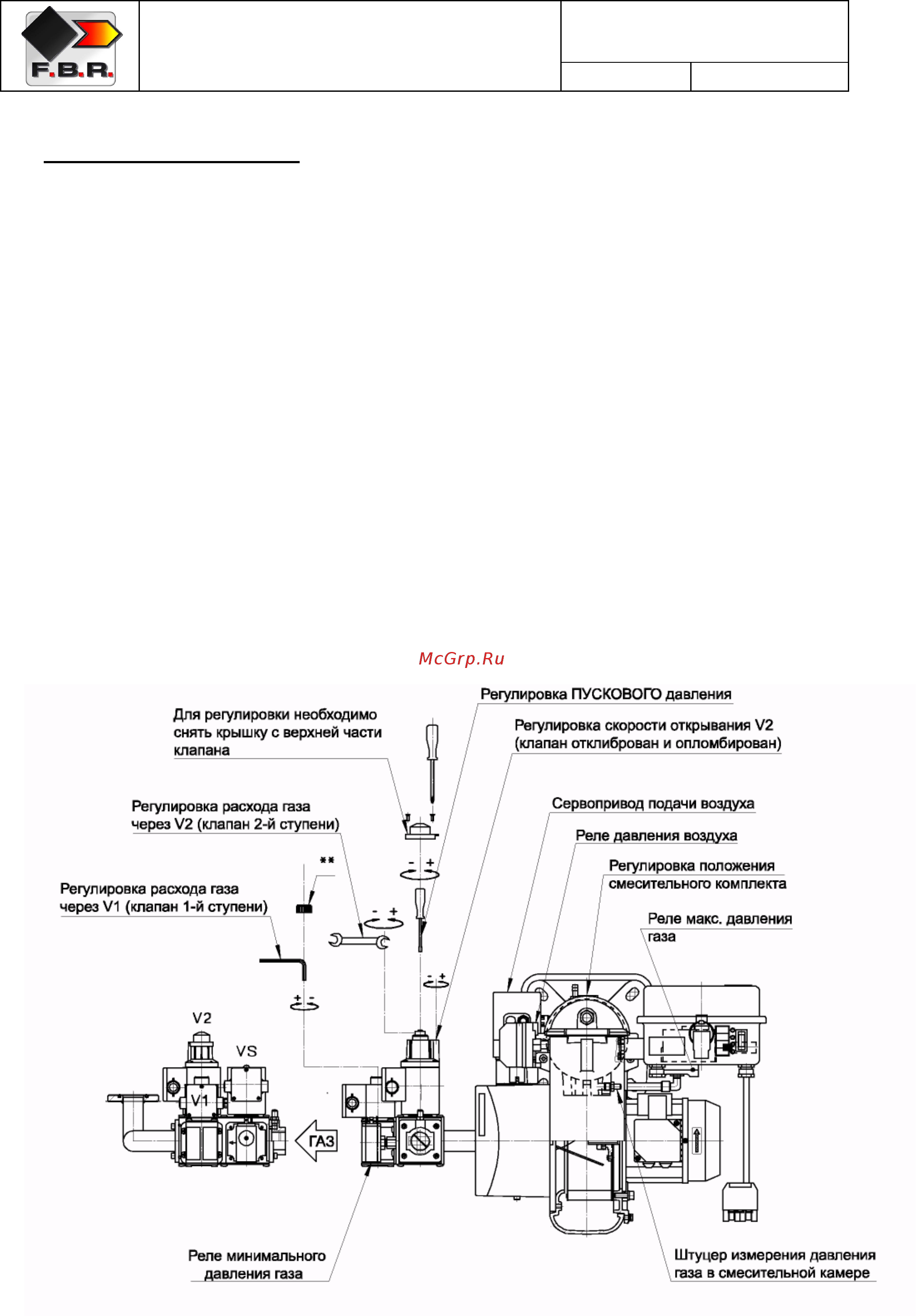

РЕГУЛИРОВКА ГОРЕЛКИ
ВНИМАНИЕ:
Перед запуском горелки необходимо убедиться в соблюдении основных требований безопасности. В
частности, проконтролируйте:
- электропитание
- тип газа
- давление газа
- герметичность соединений оборудования
- наличие воды в системе
- систему вентиляции котельной
- срабатывание предохранительного термостата котла
Откройте кран и запустите горелку.
Подождите, пока пламя окончательно не стабилизируется после предварительной продувки.
Установите параметры работы горелки согласно таблице настроек.
При помощи газоанализатора произведите окончательную настройку горелки (ПРИРОДНЫЙ ГАЗ: 9,5-
10% СО
2
; СЖИЖЕННЫЙ ГАЗ: 11,5-12% СО
2
)
Отрегулируйте реле давления воздуха и проконтролируйте исправность его срабатывания, частично
перекрывая подачу воздуха.
Кроме того, проконтролируйте исправность срабатывания реле минимального давления газа, медленно
перекрывая кран.
ГОРЕЛКИ
ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
МОДЕЛИ: GAMMA GAS XP
25/2 CE GAMMA GAS 40/2 CE
– GAS 60/2 CE
071036_2B
05
