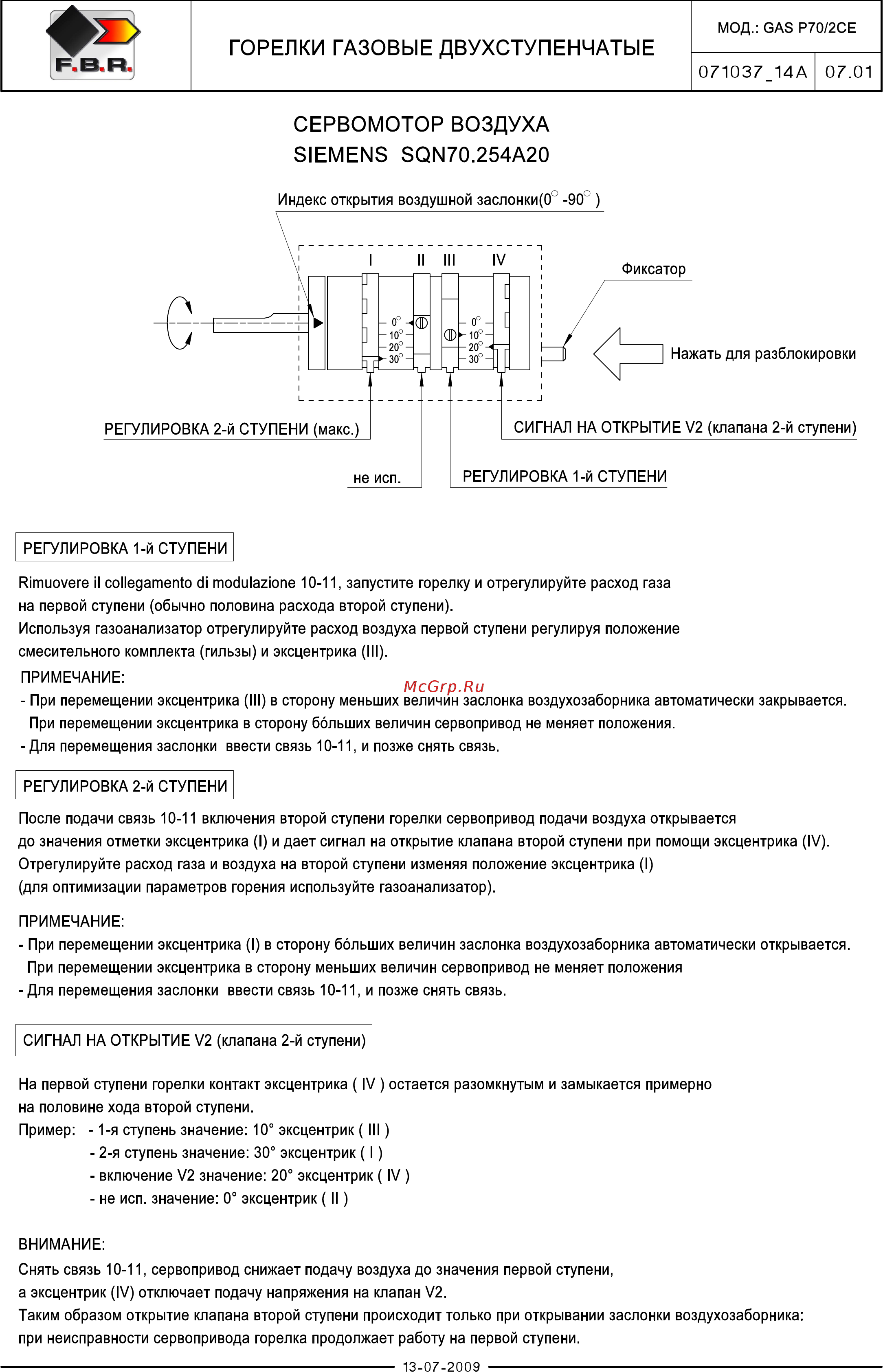

МОД GAS Р70 2СЕ ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ 071037 14А СЕРВОМОТОР ВОЗДУХА SIEMENS SQN70 254A20 РЕГУЛИРОВКА 1 й СТУПЕНИ Rimuovere il collegamento di modulazione 10 11 запустите горелку и отрегулируйте расход газа на первой ступени обычно половина расхода второй ступени Используя газоанализатор отрегулируйте расход воздуха первой ступени регулируя положение смесительного комплекта гильзы и эксцентрика III ПРИМЕЧАНИЕ При перемещении эксцентрика III в сторону меньших величин заслонка воздухозаборника автоматически закрывается При перемещении эксцентрика в сторону больших величин сервопривод не меняет положения Для перемещения заслонки ввести связь 10 11 и позже снять связь РЕГУЛИРОВКА 2 й СТУПЕНИ После подачи связь 10 11 включения второй ступени горелки сервопривод подачи воздуха открывается до значения отметки эксцентрика I и дает сигнал на открытие клапана второй ступени при помощи эксцентрика IV Отрегулируйте расход газа и воздуха на второй ступени изменяя положение эксцентрика I для оптимизации параметров горения используйте газоанализатор ПРИМЕЧАНИЕ При перемещении эксцентрика I в сторону больших величин заслонка воздухозаборника автоматически открывается При перемещении эксцентрика в сторону меньших величин сервопривод не меняет положения Для перемещения заслонки ввести связь 10 11 и позже снять связь СИГНАЛ НА ОТКРЫТИЕ V2 клапана 2 й ступени На первой ступени горелки контакт эксцентрика IV остается разомкнутым и замыкается примерно на половине хода второй ступени Пример 1 я ступень значение 10 эксцентрик III 2 я ступень значение 30 эксцентрик I включение V2 значение 20 эксцентрик IV не исп значение 0 эксцентрик II ВНИМАНИЕ Снять связь 10 11 сервопривод снижает подачу воздуха до значения первой ступени а эксцентрик IV отключает подачу напряжения на клапан V2 Таким образом открытие клапана второй ступени происходит только при открывании заслонки воздухозаборника при неисправности сервопривода горелка продолжает работу на первой ступени 07 01
