F.B.R. GAS P 150/2 CE TC + R. N D2" [13/22] Горелки газовые двухступенчатые

Содержание

• 14а 01 2
• Горелки газовые двухступенчатые 2
• 14а 01 1 3
• Горелки газовые двухступенчатые 3
• 14а 02 4
• Горелки газовые двухступенчатые 4
• 14а 03 5
• Горелки газовые двухступенчатые 5
• 14а 04 6
• Горелки газовые двухступенчатые 6
• 14а 04 1 7
• Горелки газовые двухступенчатые 7
• Р в п 7
• 14а 05 8
• Горелки газовые двухступенчатые 8
• Р в п 8
• 14а 05 1 9
• Горелки газовые двухступенчатые 9
• Горелки газовые двухступенчатые 10
• 14а 07 11
• Горелки газовые двухступенчатые 11
• 14а 07 1 12
• Горелки газовые двухступенчатые 12
• Сервомотор воздуха siemens sqn70 54a20 12
• 14а 08 13
• Горелки газовые двухступенчатые 13
• 14а 09 14
• Горелки газовые двухступенчатые 14
• Р в п 14
• 14а 10 15
• Горелки газовые двухступенчатые 15
• Р в п 15
• 14а 11 16
• Горелки газовые двухступенчатые 16
• Р в п 16
• 14а 12 17
• Горелки газовые двухступенчатые 17
• Р в п 17
• 14а 13 18
• Горелки газовые двухступенчатые 18
• Таблица настроек 18
• 14а 13 1 19
• Горелки газовые двухступенчатые 19
• Таблица настроек 19
• Горелки газовые двухступенчатые 20
• Горелки газовые двухступенчатые 21
• Made in italy 22

Похожие устройства

• F.B.R. GAS P 150/2 CE TC + R. N D2" Технические данные
• F.B.R. GAS P 150/2 CE TL + R. CE-CT D2"-FS50 Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TL + R. CE-CT D2"-FS50 Технические данные
• F.B.R. GAS P 150/2 CE TL + R. N D2" Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TL + R. N D2" Технические данные
• F.B.R. GAS P 150/2 CE TC + R. CE-CT DN65-FS65 Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TC + R. CE-CT DN65-FS65 Технические данные
• F.B.R. GAS P 150/2 CE TC + R. N DN65 Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TC + R. N DN65 Технические данные
• F.B.R. GAS P 150/2 CE TL + R. CE-CT DN65-FS65 Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TL + R. CE-CT DN65-FS65 Технические данные
• F.B.R. GAS P 150/2 CE TL + R. N DN65 Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TL + R. N DN65 Технические данные
• F.B.R. GAS P 150/2 CE TC + R. CE-CT DN80-FS80 Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TC + R. CE-CT DN80-FS80 Технические данные
• F.B.R. GAS P 150/2 CE TC + R. N DN80 Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TC + R. N DN80 Технические данные
• F.B.R. GAS P 150/2 CE TL + R. CE-CT DN80-FS80 Инструкция по эксплуатации
• F.B.R. GAS P 150/2 CE TL + R. CE-CT DN80-FS80 Технические данные
• F.B.R. GAS P 150/2 CE TL + R. N DN80 Инструкция по эксплуатации

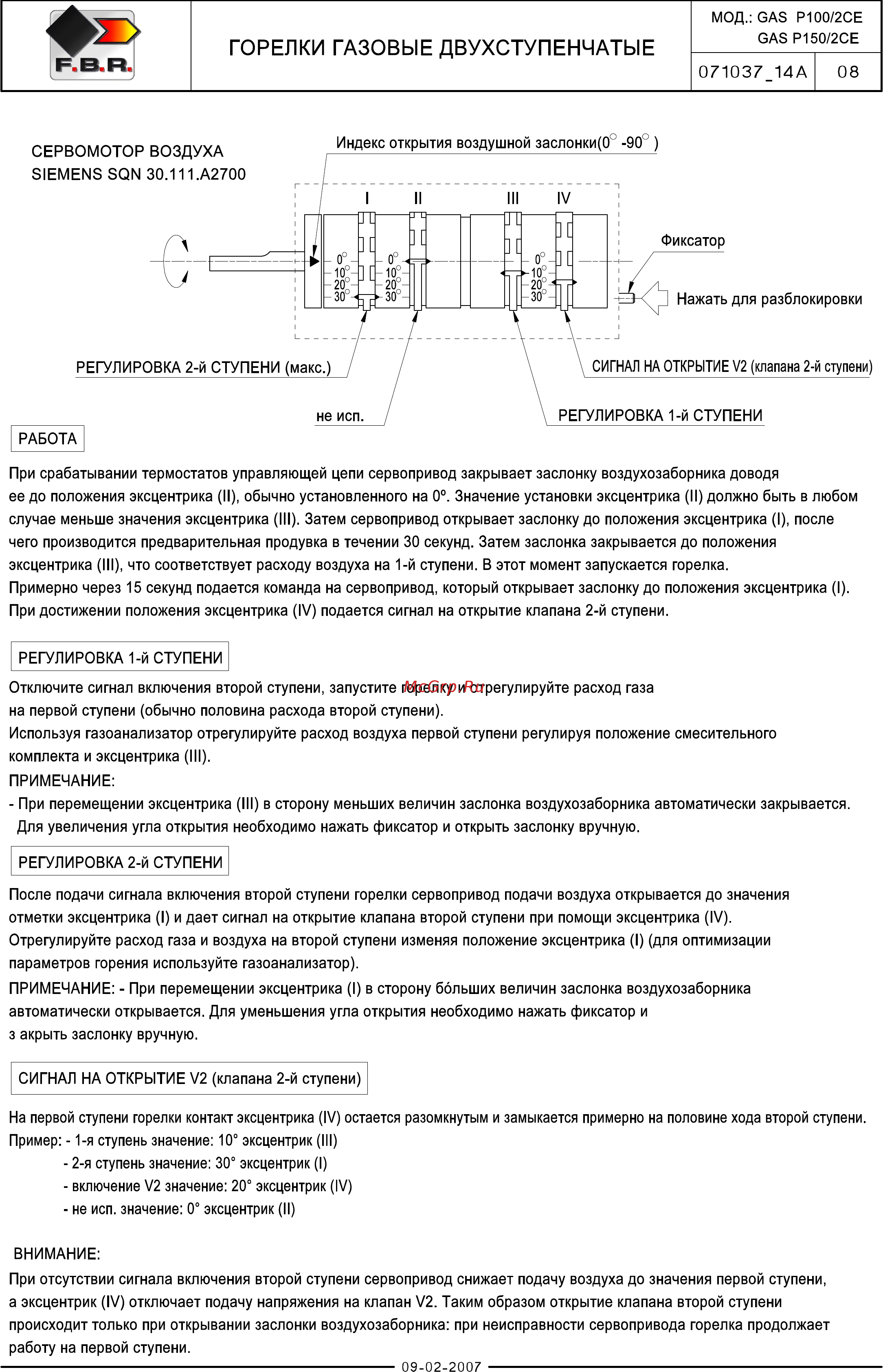

1 3 МОД GAS Р100 2СЕ F B R GAS Р150 2СЕ ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ 071037 14А При срабатывании термостатов управляющей цепи сервопривод закрывает заслонку воздухозаборника доводя ее до положения эксцентрика II обычно установленного на 0 Значение установки эксцентрика II должно быть в любом случае меньше значения эксцентрика III Затем сервопривод открывает заслонку до положения эксцентрика I после чего производится предварительная продувка в течении 30 секунд Затем заслонка закрывается до положения эксцентрика III что соответствует расходу воздуха на 1 й ступени В этот момент запускается горелка Примерно через 15 секунд подается команда на сервопривод который открывает заслонку до положения эксцентрика I При достижении положения эксцентрика IV подается сигнал на открытие клапана 2 й ступени РЕГУЛИРОВКА 1 й СТУПЕНИ Отключите сигнал включения второй ступени запустите горелку и отрегулируйте расход газа на первой ступени обычно половина расхода второй ступени Используя газоанализатор отрегулируйте расход воздуха первой ступени регулируя положение смесительного комплекта и эксцентрика III ПРИМЕЧАНИЕ При перемещении эксцентрика III в сторону меньших величин заслонка воздухозаборника автоматически закрывается Для увеличения угла открытия необходимо нажать фиксатор и открыть заслонку вручную РЕГУЛИРОВКА 2 й СТУПЕНИ После подачи сигнала включения второй ступени горелки сервопривод подачи воздуха открывается до значения отметки эксцентрика I и дает сигнал на открытие клапана второй ступени при помощи эксцентрика IV Отрегулируйте расход газа и воздуха на второй ступени изменяя положение эксцентрика I для оптимизации параметров горения используйте газоанализатор ПРИМЕЧАНИЕ При перемещении эксцентрика I в сторону больших величин заслонка воздухозаборника автоматически открывается Для уменьшения угла открытия необходимо нажать фиксатор и з акрыть заслонку вручную СИГНАЛ НА ОТКРЫТИЕ V2 клапана 2 й ступени На первой ступени горелки контакт эксцентрика IV остается разомкнутым и замыкается примерно на половине хода второй ступени Пример 1 я ступень значение 10 эксцентрик III 2 я ступень значение 30 эксцентрик I включение V2 значение 20 эксцентрик IV не исп значение 0 эксцентрик II ВНИМАНИЕ При отсутствии сигнала включения второй ступени сервопривод снижает подачу воздуха до значения первой ступени а эксцентрик IV отключает подачу напряжения на клапан V2 Таким образом открытие клапана второй ступени происходит только при открывании заслонки воздухозаборника при неисправности сервопривода горелка продолжает 08
