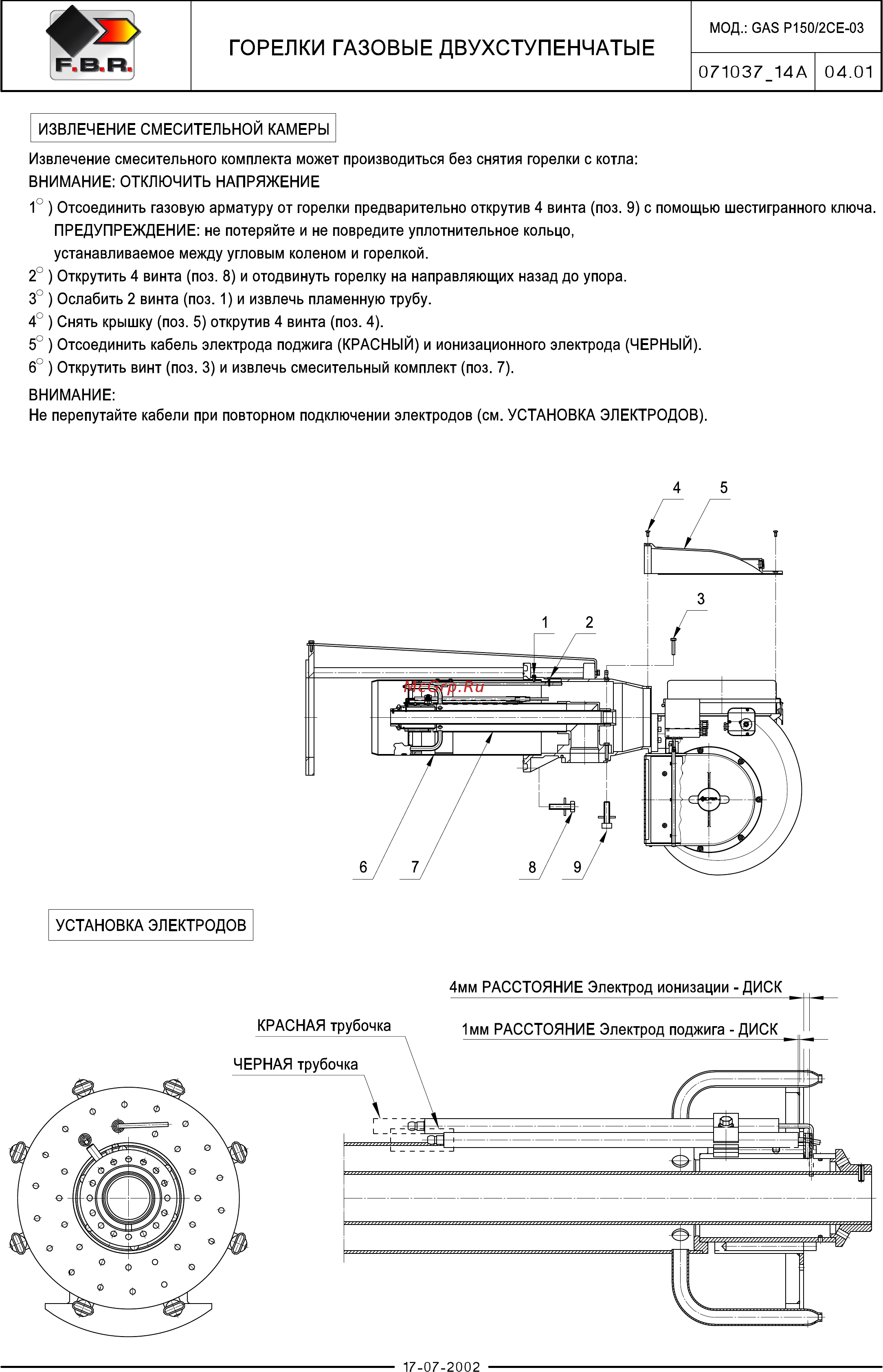

1 3 Р В П МОД ОАЗ Р150 2СЕ 03 ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ 071037 14А ИЗВЛЕЧЕНИЕ СМЕСИТЕЛЬНОЙ КАМЕРЫ Извлечение смесительного комплекта может производиться без снятия горелки с котла ВНИМАНИЕ ОТКЛЮЧИТЬ НАПРЯЖЕНИЕ 1 Отсоединить газовую арматуру от горелки предварительно открутив 4 винта поз 9 с помощью шестигранного ключа ПРЕДУПРЕЖДЕНИЕ не потеряйте и не повредите уплотнительное кольцо устанавливаемое между угловым коленом и горелкой 2 Открутить 4 винта поз 8 и отодвинуть горелку на направляющих назад до упора 3 Ослабить 2 винта поз 1 и извлечь пламенную трубу 4и Снять крышку поз 5 открутив 4 винта поз 4 5 Отсоединить кабель электрода поджига КРАСНЫЙ и ионизационного электрода ЧЕРНЫЙ 6 Открутить винт поз 3 и извлечь смесительный комплект поз 7 ВНИМАНИЕ Не перепутайте кабели при повторном подключении электродов см УСТАНОВКА ЭЛЕКТРОДОВ 4 5 УСТАНОВКА ЭЛЕКТРОДОВ 4мм РАССТОЯНИЕ Электрод ионизации ДИСК 04 01
