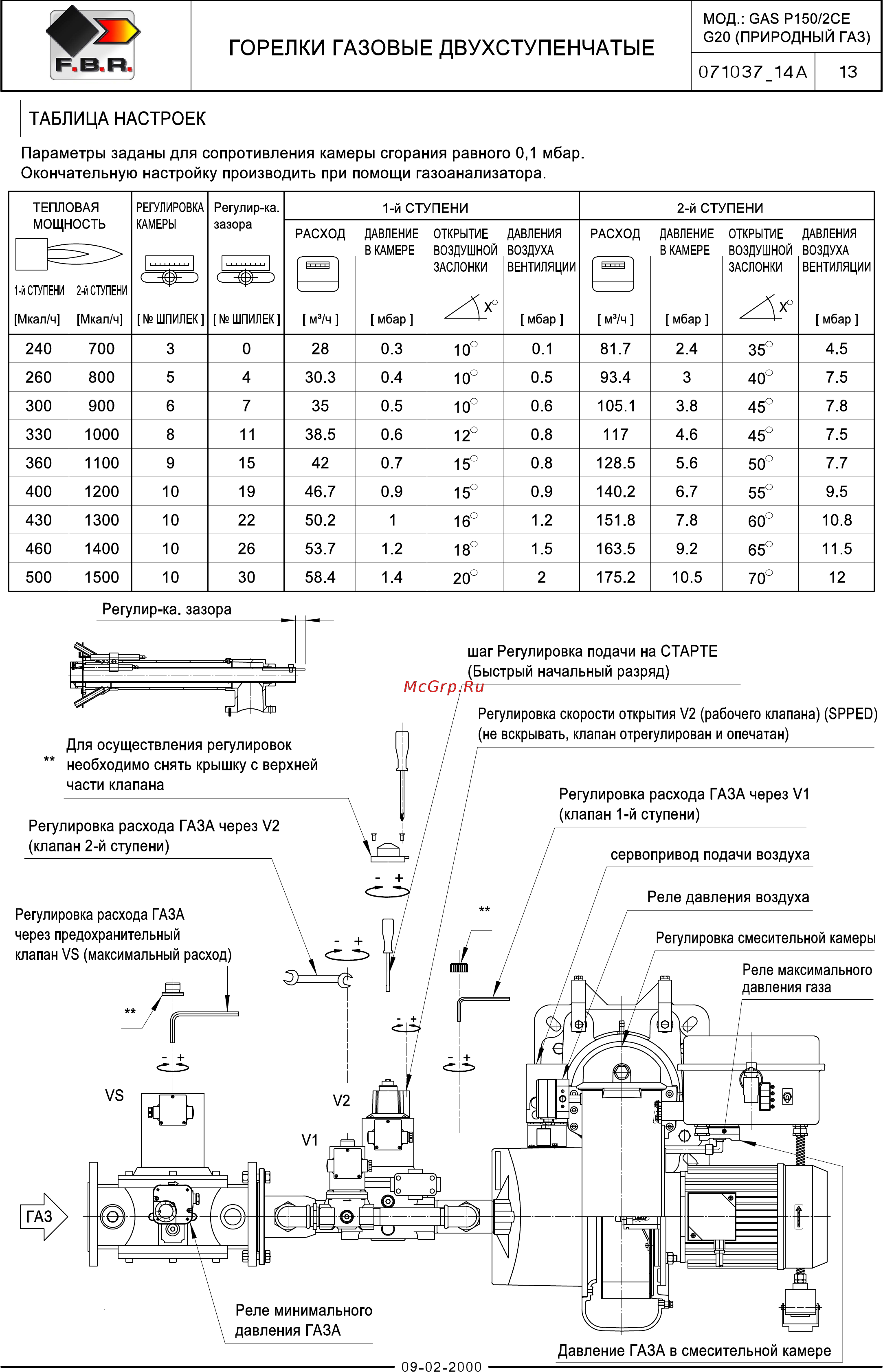

МОД ОАЭ Р150 2СЕ 020 ПРИРОДНЫЙ ГАЗ ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ 071037 14А 13 ТАБЛИЦА НАСТРОЕК Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар Окончательную настройку производить при помощи газоанализатора ТЕПЛОВАЯ РЕГУЛИРОВКА МОЩЬ юсть КАМЕРЫ 1 й СТУПЕНИ 2 й СТУПЕНИ Мкал ч Мкал ч ШПИЛЕК Регулир ка зазора ШПИЛЕК 1 й СТУПЕНИ РАСХОД 2 й СТУПЕНИ РАСХОД ДАВЛЕНИЕ ОТКРЫТИЕ ДАВЛЕНИЯ В КАМЕРЕ ВОЗДУШНОЙ ВОЗДУХА ЗАСЛОНКИ ВЕНТИЛЯЦИИ м3 ч мбар ДАВЛЕНИЕ ОТКРЫТИЕ ДАВЛЕНИЯ В КАМЕРЕ ВОЗДУШНОЙ ВОЗДУХА ЗАСЛОНКИ ВЕНТИЛЯЦИИ мбар м3 ч мбар мбар 240 700 3 0 28 0 3 10 0 1 81 7 2 4 35 4 5 260 800 5 4 30 3 0 4 10 0 5 93 4 3 40 7 5 300 900 6 7 35 0 5 10 0 6 105 1 3 8 45 7 8 330 1000 8 11 38 5 0 6 12 0 8 117 4 6 45 7 5 360 1100 9 15 42 0 7 15 0 8 128 5 5 6 50 7 7 400 1200 10 19 46 7 0 9 15 0 9 140 2 6 7 55 9 5 430 1300 10 22 50 2 1 16 1 2 151 8 7 8 60 10 8 460 1400 10 26 53 7 1 2 18 1 5 163 5 9 2 65 11 5 500 1500 10 30 58 4 1 4 20 2 175 2 10 5 70 12 Регулир ка зазора шаг Регулировка подачи на СТАРТЕ Быстрый начальный разряд Регулировка скорости открытия 72 рабочего клапана ЗРРЕО Для осуществления регулировок не вскрывать клапан отрегулирован и опечатан необходимо снять крышку с верхней части клапана Регулировка расхода ГАЗА через 71 Регулировка расхода ГАЗА через 72 клапан 2 й ступени клапан 1 й ступени сервопривод подачи воздуха Реле давления воздуха Регулировка расхода ГАЗА через предохранительный Регулировка смесительной камеры клапан 73 максимальный расход Реле максимального давления газа Реле минимального давления ГАЗА
