МОДЕЛИ: K 8/2
ГОРЕЛКИ КОМБИНИРОВАННЫЕ
(ГАЗ/ЖИДКОЕ ТОПЛИВО)
ДВУХСТУПЕНЧАТЫЕ
073510_4A
04
ИЗВЛЕЧЕНИЕ СМЕСИТЕЛЬНОГО КОМПЛЕКТА

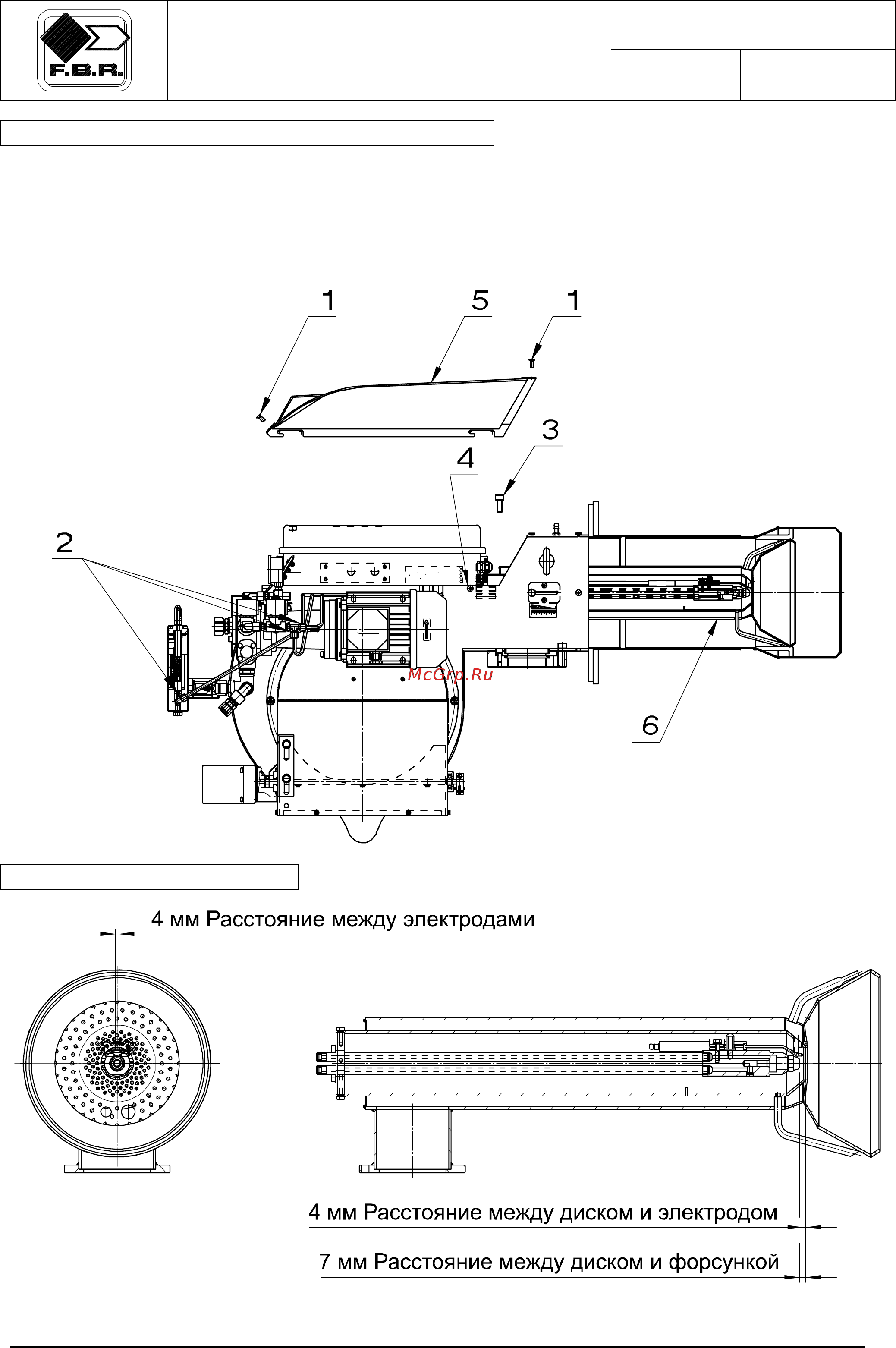

Извлечение смесительного комплекта может производиться без снятия горелки с котла.
1) Снять крышку (поз. 5) ослабив 4 винта (поз. 4) и открутив 4 винта (поз. 1)
2) Отсоединить кабели
3) Ослабить гайки топливных трубок (поз. 2)
4) Открутить 3 винта (поз. 3) и извлечь смесительный комплект (поз. 6)
УСТАНОВКА ЭЛЕКТРОДОВ
