МОДЕЛИ: K 8/2
ГОРЕЛКИ КОМБИНИРОВАННЫЕ
(ГАЗ/ЖИДКОЕ ТОПЛИВО)
ДВУХСТУПЕНЧАТЫЕ
073510_4A
06

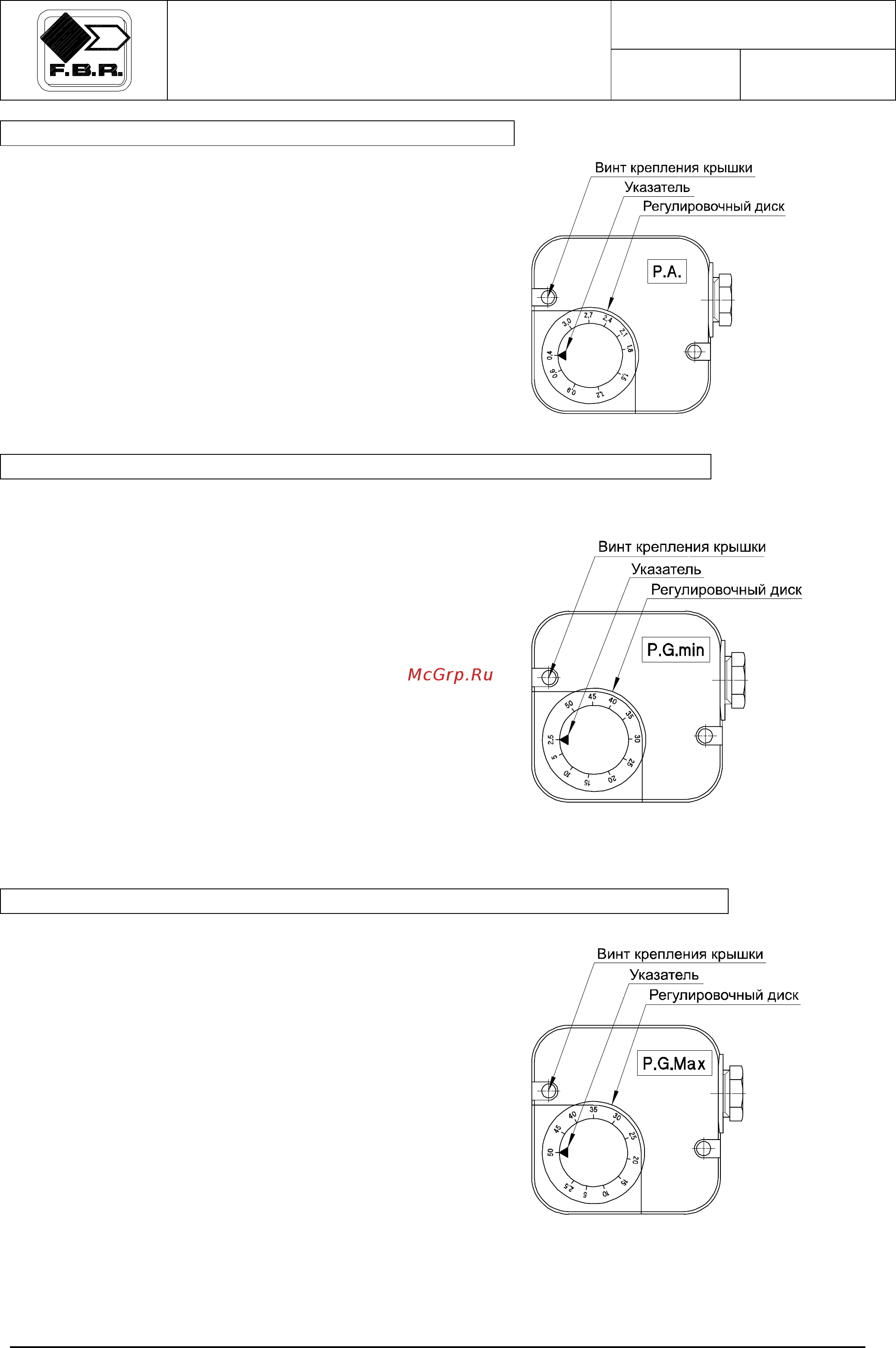

РЕГУЛИРОВКА РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (Р.А.)
Реле давления воздуха контролирует наименьшее давление
воздуха, создаваемое вентилятором. Для регулировки реле
давления воздуха необходимо воспользоваться
газоанализатором. Регулировка реле осуществляется
следующим образом:
a) Не изменяя положения заслонки воздухозаборника,
постепенно перекрывайте доступ воздуха, пока его
станет не хватать: CO ≤ 10 000 ppm
b) Медленно поворачивайте регулировочный диск реле
давления, пока горелка не заблокируется
c) Полностью откройте подачу воздуха и запустите горе
Повторите пункт а) для проверки срабатывания реле
лку
) d
давления
РЕГУЛИРОВКА РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА (P.G. min)
Реле минимального давления газа последовательно
соединено с термостатами и блокирует работу горелки, огда к
давление в линии опускается ниже установленного знач ения
(на 20% меньше рабочего давления газа). Реле
минимального давления газа крепится на газовой арматуре в
зависимости от положения клапана VS. Регулировка реле
осуществляется следующим образом:
a) Доведите горелку до максимальной мощности
(относительно мощности теплогенератора)
b) Измерьте давление на штуцере реле давления и
постепенно перекрывайте кран до снижения измеренного
давления на 20%
c) Медленно поворачивайте регулировочный диск реле
давления, пока горелка не заблокируется
d) Полностью откройте кран и запустите горелку
e) Повторите пункт а) для проверки срабатывания реле
давления
РЕГУЛИРОВКА РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА (P.G. max)
Реле максимального давления газа последовательно
соединено с ионизационным электродом и прерывает подачу
напряжения на него, если давление подаваемого газа
превышает максимальное рабочее давление газа (на 20%
выше рабочего давления). Реле максимального давления
газа устанавливается на горелке рядом с фланцем для
крепления газовой арматуры. Регулировка реле
осуществляется следующим образом:
a) Доведите горелку до максимальной мощности
(относительно мощности теплогенератора)
b) Измерьте давление на штуцере реле давления
c) Медленно поворачивайте регулировочный диск реле,
пока горелка не заблокируется
d) Поворачивая регулировочный диск, увеличьте давление
срабатывания на 20% и повторите весь цикл. При
блокировке работы горелки увеличьте давление
срабатывания
Версия 1.0
Содержание
- Инструкция по настройке горелок моделей 1
- Габаритные размеры мм 2
- Горелки комбинированные газ жидкое топливо двухступенчатые 2
- Рабочий диапазон мощность сопротивление камеры сгорания 2
- Технические характеристики 2
- Горелки комбинированные газ жидкое топливо двухступенчатые 3
- Установка горелки 3
- Гидравлическая схема 4
- Горелки комбинированные газ жидкое топливо двухступенчатые 4
- Условные обозначения условные обозначения 4
- Горелки комбинированные газ жидкое топливо двухступенчатые 5
- Извлечение смесительного комплекта 5
- Установка электродов 5
- Версия 1 6
- Горелки комбинированные газ жидкое топливо хступенчатые dun дву gs 6
- Модели k 8 2 6
- Работа на газе 6
- Работа на жидком топливе 6
- Регулировка горелки 6
- Горелки комбинированные газ жидкое топливо ухступенчатые honeywel дв l 7
- Егулировка горелки р 7
- Горелки комбинированные газ жидкое топливо двухступенчатые 8
- Регулировка реле давления воздуха р а 8
- Регулировка реле максимального давления газа p g max 8
- Регулировка реле минимального давления газа p g min 8
- Горелки комбинированные газ жидкое топливо двухступенчатые 9
- Работа 9
- Регулировка 1 й ступен и 9
- Регулировка 2 й ступени 9
- Сигнал на открытие v2 клапана 2 й ступени 9
- Горелки комбинированные газ жидкое топливо двухступенчатые 10
- Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар рекомендуется настройку горелки на газе производить после настройки на жидком топливе при этом все регулировки для воздуха остаются прежними а производится только регулировка расхода и давления газа для 1 й и 2 й ступени окончательную настройку производить при помощи газоанализатора 10
- Таблица настроек 10
- Горелки комбинированные газ жидкое топливо двухступенчатые 11
- Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар рекомендуется настройку горелки на газе производить после настройки на жидком топливе при этом все регулировки для воздуха остаются прежними а производится только регулировка расхода и давления газа для 1 й и 2 й ступени окончательную настройку производить при помощи газоанализатора 11
- Таблица настроек 11
