МОДЕЛИ: K 8/2
ГОРЕЛКИ КОМБИНИРОВАННЫЕ
(ГАЗ/ЖИДКОЕ ТОПЛИВО)
УХСТУПЕНЧАТЫЕ [HONEYWELДВ L]
05.01
073510_4A

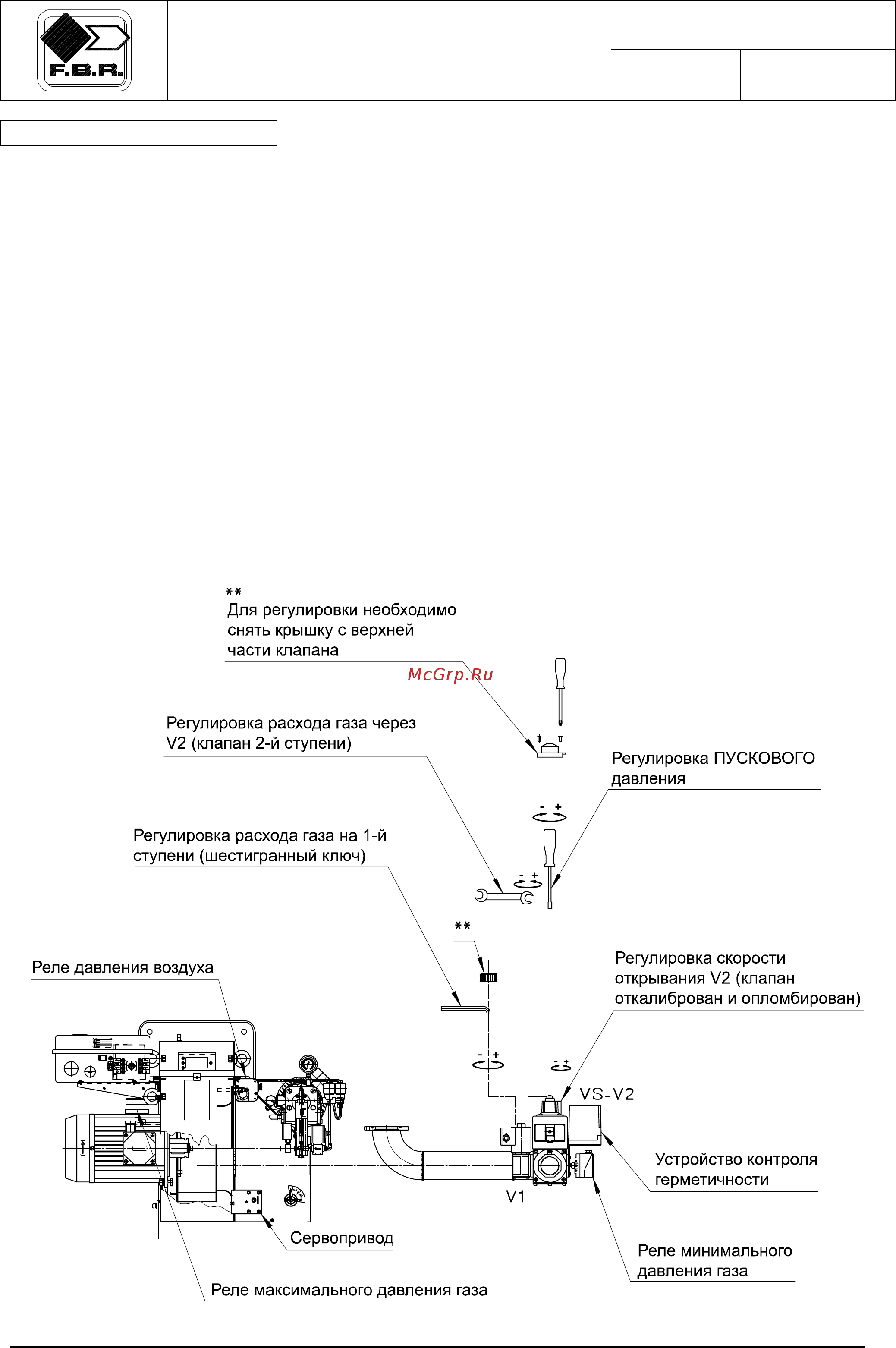

ЕГУЛИРОВКА ГОРЕЛКИ Р
ВНИМАНИЕ:
Перед запуском горелки необходимо убедиться в соблюдении основных требований безопасности. В
частности, проконтролируйте:
- электропитание
- тип газа
- давление газа
- герметичность соединений оборудования
- наличие воды в системе
- систему вентиляции котельной
- срабатывание предохранительного термостата котла
Откройте кран и запустите горелку. Подождите, пока пламя окончательно не стабилизируется после
предварительной продувки. Установите параметры работы горелки согласно таблице настроек. При
помощи газоанализатора произведите окончательную настройку горелки. Отрегулируйте реле давления
воздуха и проконтролируйте исправность его срабатывания, частично перекрывая подачу воздуха. Кроме
того, проконтролируйте исправность срабатывания реле минимального давления газа, медленно
перекрывая кран.
