F.B.R. K 8/2-DN60 [6/11] Работа на газе

МОДЕЛИ: K 8/2

ГОРЕЛКИ КОМБИНИРОВАННЫЕ

(ГАЗ/ЖИДКОЕ ТОПЛИВО)

ХСТУПЕНЧАТЫЕ [DUNДВУ GS]

073510_4A

РЕГУЛИРОВКА ГОРЕЛКИ

ВНИМАНИЕ: Перед запуском горелки необходимо убедиться в соблюдении основных требований безопасности. В частности,

проконтролируйте:

- эл трек опитание

- тип газа

- давление газа

- герметичность соединений оборудования

- наличие воды в системе

- систему вентиляции котельной

срабатывание предохранительного термостата котла

РАБОТА НА ЖИДКОМ ТОПЛИВЕ

После подбора форсунок в зависимости от мощности котла, необходимо произвести настройку горелки на максимальной мощности.

После завершения фазы предварительной продувки одновременно открываются клапаны VS и V1, жидкое топливо распыляется

через форсунку 1-й ступени и поджигается электрической дугой, генерируемой трансформатором поджига. Блок автоматики подает

команду на сервопривод воздуха, который воздействует на микровыключатель, после чего

происходит подача топлива на клапан

второй ступени V2. Данные по настройке давления воздуха приведены в таблице настроек.

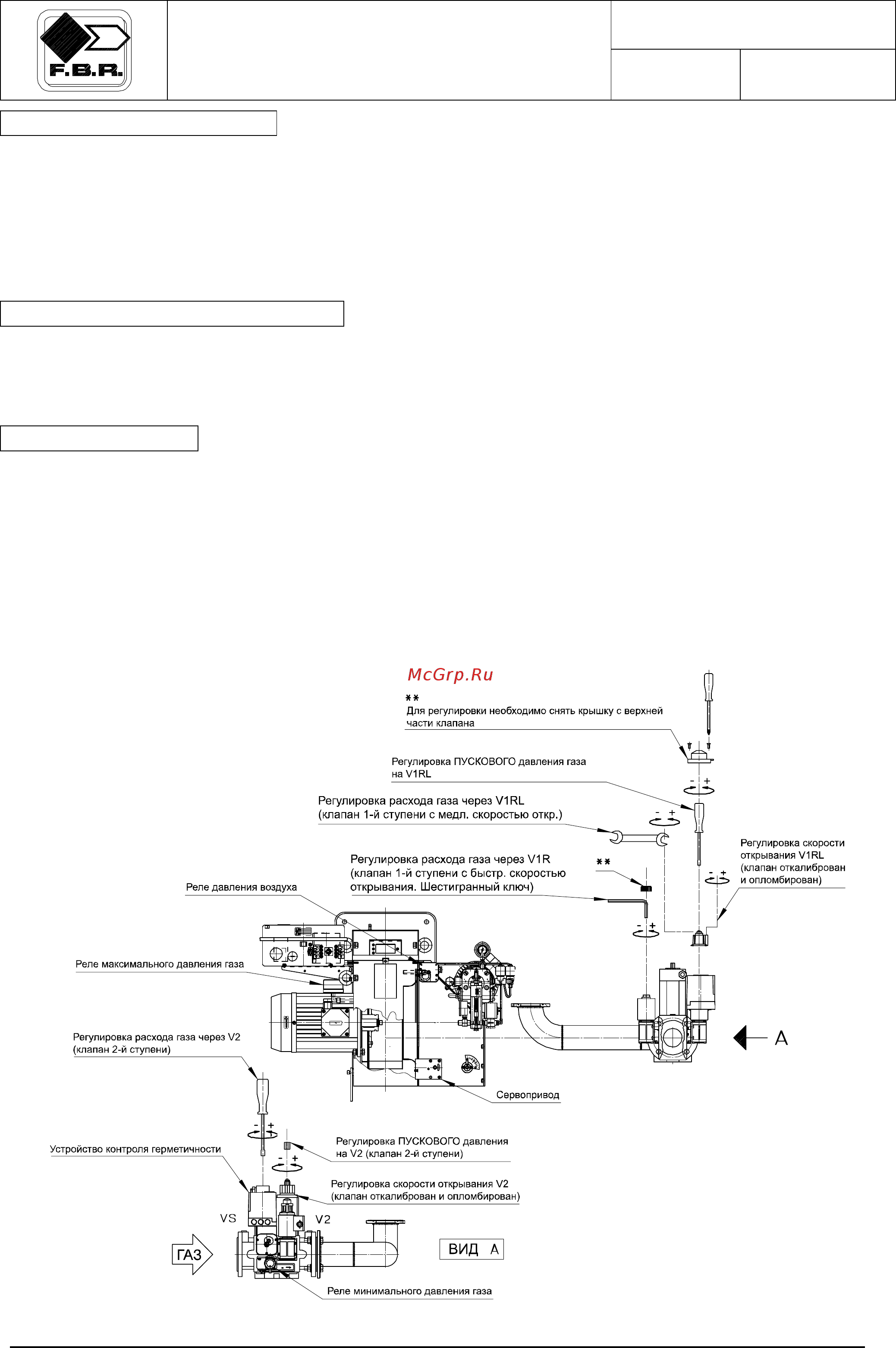

РАБОТА НА ГАЗЕ

ВНИМАНИЕ: при настройке горелке для работы на газе никогда не изменяйте настроек воздушной заслонки, сделанных для жидкого

топлива. Необходимо только произвести регулировку расхода/давления газа для 1-й и 2-й ступеней. При переводе переключателя в

положение GAS (ГАЗ) горелка запускается только при достаточном давлении газа в линии – реле минимального давления газа

последовательно соединено с рабочим термостатом.

Горелка выполняет такой же рабочий цикл:

1) предварительная продувка.

2) срабатывание предохранительного газового клапана VS и газового клапана 1-й ступени V1.

3) срабатывание газового клапана 2-й ступени V2.

Дождитесь стабилизации пламени после завершения фазы предварительной продувки. Произведите настройку горелки в

соответствии с таблицей настроек. При помощи газоанализатора произведите окончательную настройку горелки. Отрегулируйте реле

давления воздуха и убедитесь в его срабатывании частично перекрывая доступ воздуха. Кроме того, убедитесь в срабатывании реле

минимального давления газа

, медленно перекрывая кран.

Версия 1.0
