Arcam Solo [11/18] Входы и выходы сигналов дистанционного управления и 12 вольтный триггер

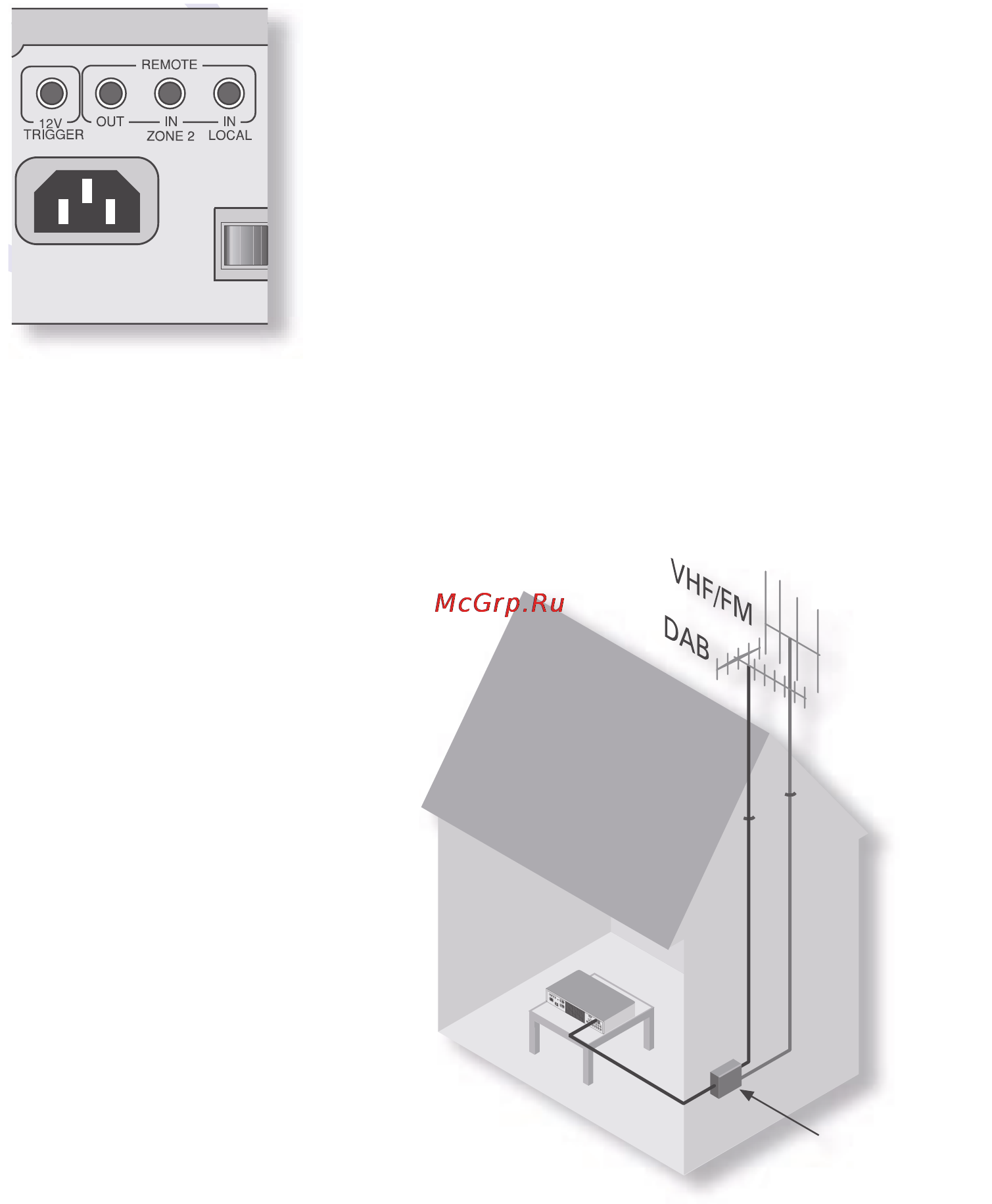

Входы и выходы сигналов дистанционного управления

и 12Jвольтный триггер

Эти разъемы необходимы при озвучивании второй комнаты. В обычных ус

ловиях к этим разъемам чтолибо подключать, обычно, не требуется. Если

вы всетаки хотите использовать эти функциональные возможности, то

свяжитесь со своим дилером и получите у него дополнительную информа

цию о том, как произвести подключения и какие кабели необходимо для

этого использовать.

12V TRIGGER  Этот выход обеспечивает 12вольтный сигнал всякий раз,

когда производится включение аппарата (т.е. ни при переходе в дежур

ный режим или при отключении). Этот сигнал можно использовать для

автоматического включения усилителей мощности (или другого совме

стимого оборудования, которое будет включаться с включением Solo).

IN LOCAL  Эти разъемы позволяют принимать сигналы от пульта дистан

ционного управления системой Solo в том случае, если приемник за

крыт (или является «невидим» для пульта дистанционного управления).

Для приема сигналов от дистанционного пульта используется внешний

приемник; эти сигналы далее направляются к Solo (через этот вход) с

помощью подходящего кабеля.

IN ZONE 2  Применяйте этот разъем в том случае, если вы используете

вторую комнату, в которой есть датчик (приемник) для пульта дистан

ционного управления. Для приема сигналов от пульта дистанционного

управления используется внешний

датчик; эти сигналы далее направ

ляется к Solo (через этот вход) с

помощью подходящего кабеля.

OUT  Этот выход передает все сигна

лы от приемника сигналов, кото

рый находится на передней пане

ли аппарата, плюс команды, полу

чаемые от двух внешних приемни

ков, описанных выше в разделах

(«In Local» и «In Zone 2»). Этот вы

ход может использоваться для пе

редачи команд дистанционного

управления к другому оборудова

нию (теоретически, находящемуся

в другом месте). Например, с помощью этого разъема, команды для

DVD плеера могут приниматься системой Solo, а затем направляться на

DVD плеер, который находится в удаленном месте.

Разъем RS232

Система Solo снабжена разъемом последовательного порта RS232, который

обеспечивает дистанционное управление от персонального компьютера или

аналогичного устройства. В обычной ситуации этот разъем, скорее всего, ис

пользоваться не будет. Если же вы захотите поэкспериментировать с подоб

ным способом дистанционного управления, то полную информацию о прото

коле дистанционного управления можно найти на вебсайте Arcam.

Радио антенна

Ваша система Solo способна обеспечить превосходный радиоприем, но

только в том случае, если она принимает сигналы хорошего качества.

Система Solo укомплектована либо DAB/FM, либо AM/FM приемником  это

зависит от того региона мира, в который данный аппарат поставляется.

Для определения того, что входит в комплект вашего аппарата, сначала

найдите разъем FM антенны, находящийся на задней панели Solo. Если

справа от него имеется AM разъем, значит, ваш аппарат снабжен AM/FM

модулем; если же справа от разъема FM антенны вы видите только за

глушку, значит, у вас установлен DAB/FM модуль.

Вне зависимости от того, какой модуль установлен в ваш аппарат, для по

лучения оптимального приема лучше всего использовать наружную (уста

новленную на крыше) антенну.

DAB

Если в вашем регионе передаваемый сигнал является достаточно силь

ным, то в этом случае может оказаться вполне достаточно использования

прилагаемой комнатной антенны (ее необходимо повесить на стену, при

чем оба ее провода необходимо полностью растянуть по вертикали). В

случае же слабых сигналов желательно иметь наружную антенну  только

она позволит принимать наибольшее количество сервисов (программ).

DAB передачи могут быть либо «Band III» [Диапазон III], либо «Lband» [L

диапазон] (либо и тот и другой). Чтобы определить частоту передачи в ва

шем регионе, свяжитесь со своим дилером или справьтесь на сайте

www.WorldDAB.org. В регионах передачи Band III используйте многоэле

ментную антенну типа «волновой канал», если вы находитесь далеко от пе

редатчика, или используйте ненаправленную антенну или петлевой симме

тричный вибратор, если вы находитесь недалеко от нескольких передатчи

ков (при нахождении в Великобритании и использовании диапазона Band

III, антенна должна устанавливаться таким образом, чтобы ее элементы

располагались вертикально, поскольку передаваемый сигнал имеет верти

кальную поляризацию). Если DAB сервисы в вашем регионе передаются в

диапазоне Lband, то о том, какую антенну лучше использовать, прокон

сультируйтесь со своим дилером.

Вне зависимости от того, решите ли вы использовать наружную антен

ну или прилагаемую комнатную, ее необходимо подключать к разъему

Fтипа (винтовому), находящемуся на задней панели аппарата и поме

ченному «FM».

Тип антенны, который вы должны использовать, зависит от ваших предпочте

ний как слушателя, так и от местных условий. Если вы, например, слушаете

исключительно FM передачи, и FM станции вашего диапазона являются до

статочно мощными, то будет достаточно использовать простую ненаправлен

ную антенну, установленную на чердаке или крыше вашего дома. Прослуши

вание DAB вещания в регионах со слабым сигналом потребует использова

ния установленной на крыше антенны с большим усилением.

Для лучшего приема и DAB, и FM сигналов может потребоваться блок со

пряжения (как показано на рисунке). Этот блок будет объединять сигналы,

принимаемые двумя антеннами (одна для DAB, другая для FM вещания), в

один кабель, который подключается к системе Solo. Если блок сопряжения

не используется, то единственная антенна, выбранная и для приема DAB

вещания и FM вещания, в некоторых регионах может не обеспечить опти

мального приема.

Для получения помощи мы рекомендуем вам связаться с вашим Arcam ди

лером или специалисту по антеннам.

Блок сопряжения

антенн
