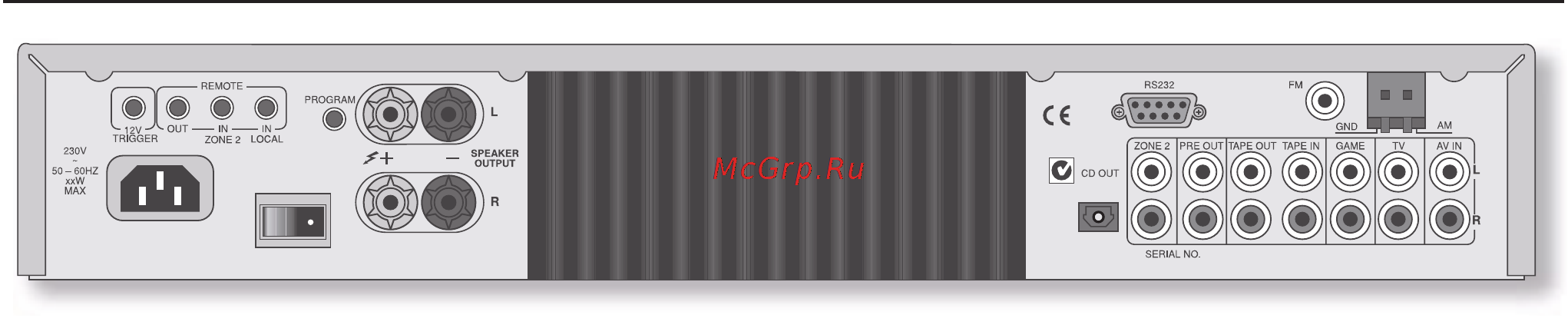

Подключение аппарата

Безопасность

Указания по мерам безопасности приведены на странице 2 этого руко

водства.

Многие из них являются обычными мерами, подчиняющимися здравому

смыслу, но для вашей же безопасности и для обеспечения сохранности

аппарата мы рекомендуем ознакомиться с ними. Этот аппарат относится к

устройствам Класса 1 и должен быть заземлен.

Разъемы для подключения пульта дистанционного

управления

Эти разъемы предназначены при использовании аппарата для озвучива

ния нескольких комнат и в большинстве случаев не используются. Допол

нительную информацию можно найти на странице 11.

Антенна радиоприемника

В Европе и Канаде система Solo обычно комплектуется комбинированным

приемным модулем FM/DAB [УКВ/Цифровое радиовещание]; в США и на

Дальнем Востоке обычно поставляется приемный модуль AM/FM. Чтобы

использовать любой из этих модулей, к аппарату необходимо подключить

антенну  подходящая антенна обычно входит в комплект системы.

Разъем для подключения FM/DAB антенны является разъемом Fтипа

(винтовым). Антенна подключается к этому входу путем вставления цент

рального контакта в отверстие разъема, а затем цилиндрический контакт

накручивается на внешнюю часть разъема. AM [Амплитудная модуляция]

антенна должна подключаться, как описано на странице 12.

Чтобы использовать прилагаемую Тантенну, установите ее вертикально,

максимально высоко на стену. Если имеется возможность, попробуйте ус

тановить антенну на разных стенах, чтобы найти место, где она обеспечи

вает наилучший прием.

Для крепления антенны к стене используйте канцелярские кнопки или

клейкую ленту, но проследите за тем, чтобы кнопки не контачили с внут

ренним проводом антенны.

Для обеспечения оптимального приема рекомендуется использовать ан

тенну, установленную на крыше (наружную) (см. страницу 11).

Питание

Система Solo снабжена литой сетевой вилкой, в которую уже заделан про

вод питания. Убедитесь в том, что имеющаяся вилка подходит к вашей ро

зетке (если вам потребуется новый сетевой провод, свяжитесь, пожалуй

ста, с вашим дилером Arcam).

Плотно вставьте IEC разъем (похожий на разъем электрочайника) сетево

го шнура в гнездо на задней панели Solo, а сетевую вилку, находящуюся

на другом конце провода, вставьте в розетку. Если необходимо, подайте

на розетку напряжение.

Solo имеет на задней панели сетевой выключатель, который расположен

рядом с сетевым разъемом. Для использования Solo проверьте, чтобы

этот выключатель был включен (нажат символ «I»).

Аппарат Solo снабжен трансформатором, предназначенным для работы с

напряжением того региона, куда аппарат поставляется. Если напряжение

вашей сети не соответствует напряжению, указанному на задней панели

аппарата, или если вы хотите отправить аппарат в регион с другим сете

вым напряжением, то проконсультируйтесь с вашим дилером Arcam.

Этот аппарат должен быть заземлен.

Акустические системы

Для того, что слышать от Solo какиелибо звуки, к нему необходимо под

ключить акустические системы. Система Solo предназначена для работы с

одной парой акустических систем, имеющих номинальное сопротивление

между 4 и 8 Ом, и снабжена клеммами, к которым можно подключать ли

бо оголенный провод, либо лепестковую клемму.

Для подключения левой акустической системы отвинтите винты клемм,

находящихся на задней панели Solo и помеченных как L, вставьте в них

провода (или лепестки) от акустической системы и снова завинтите. Про

верьте, чтобы красная (положительная/+) клемма акустической системы

была подключена к красной клемме на Solo, а черная (отрицательная/)

клемма акустической системы была подключена к черной клемме на Solo.

Повторите это же действие по подключению для правой акустической си

стемы, помеченной на задней панели как R.

Важно не допустить касания отдельных проволочек из проводов акустиче

ских систем с другим кабелем или корпусом аппарата. Если это случится,

то может произойти короткое замыкание, которое испортит вашу систему

Solo.

Не затягивайте клеммы для подключения акустических систем очень силь

но, не используйте для этого разводной ключ, плоскогубцы и т.п., по

скольку это может испортить клеммы и лишить аппарат гарантии.

Аудио выходы

Выход предварительного усилителя (PRE OUT)

На эти разъемы подается сигнал с выхода предварительного усилителя

Solo. Если вы хотите использовать с системой Solo внешний усилитель

мощности, то подключайте эти выходы ко входам усилителя. См. подроб

ности на странице 11.

Вторая зона (ZONE 2)

На эти разъемы подается сигнал с выхода предварительного усилителя,

предназначенного для работы со второй зоной (комнатой). Более подробная

информация об использовании второй зоны приводится на странице 11.

Выход (CD OUT)

Этот выход является оптическим и на него подается цифровой аудио по

ток с CD диска или DAB приемника (если имеется). Он предназначен для

записи CD дисков/DAB сигнала на минидиск или аналогичное устройство.

Подключайте этот выход к оптическому входу вашего записывающего уст

ройства. Дополнительные подробности можно найти на странице 11.
