10
25
26
110
108
Шестигр.
отверстие

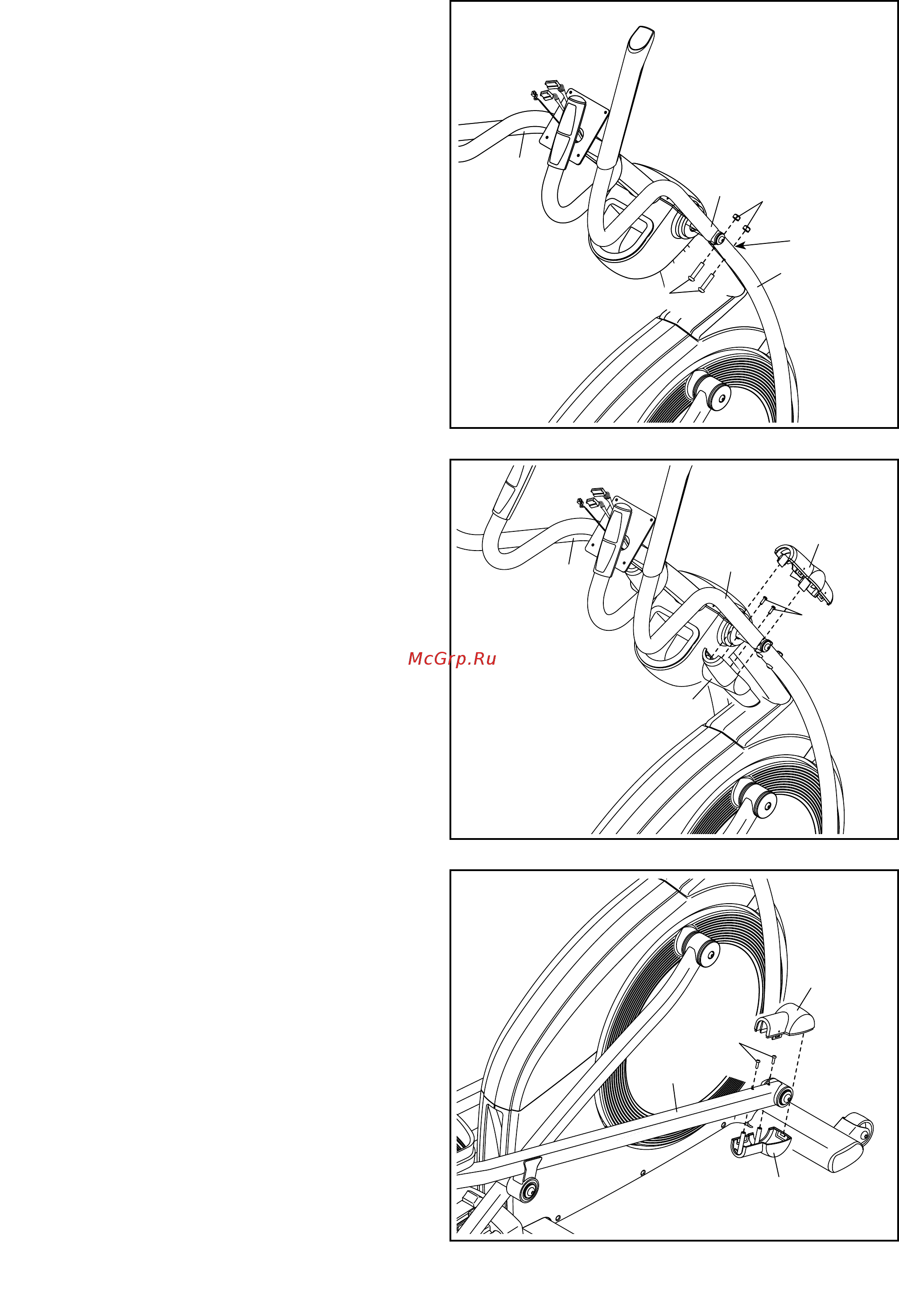

9. Вставьте правый верхний поручень (25) в
правый верхний рычаг (26).
Прикрепите правый поручень (25) с по-
мощью двух болтов M8 x 38мм (108) и двух
контргаек M8 (110). Убедитесь, что контр-
гайки попали в шестигранные отверстия.
Повторите эти же действия и прикрепите
левый верхний поручень (27) к левому
верхнему рычагу (не показано).
10.
Найдите верхнюю накладку A (31) и верхнюю
накладку B (32) и расположите их, как пока-
зано.
Прикрепите верхнюю накладку B (32) к пра-
вому верхнему поручню (25) с помощью двух
винтов M4 x 16мм (97).
Затем прижмите верхнюю накладку A (31) к
верхней накладке B (32).
Повторите эти же действия с другой стороны
эллипсоида.
31
32
97
25
9
10
27
27
11
11. Найдите накладку правого рычага A (41) и
накладку правого рычага B (42) и располо-
жите их, как показано.
Прикрепите накладку правого рычага B (42)
к правому рычагу (37) с помощью двух
винтов M4 x 16мм (97).
Затем прижмите накладку правого рычага
A (41) к накладке правого рычага B (42).
Повторите эти же действия с другой
стороны эллипсоида.
41
97
37
42
