11
4
8
12
13

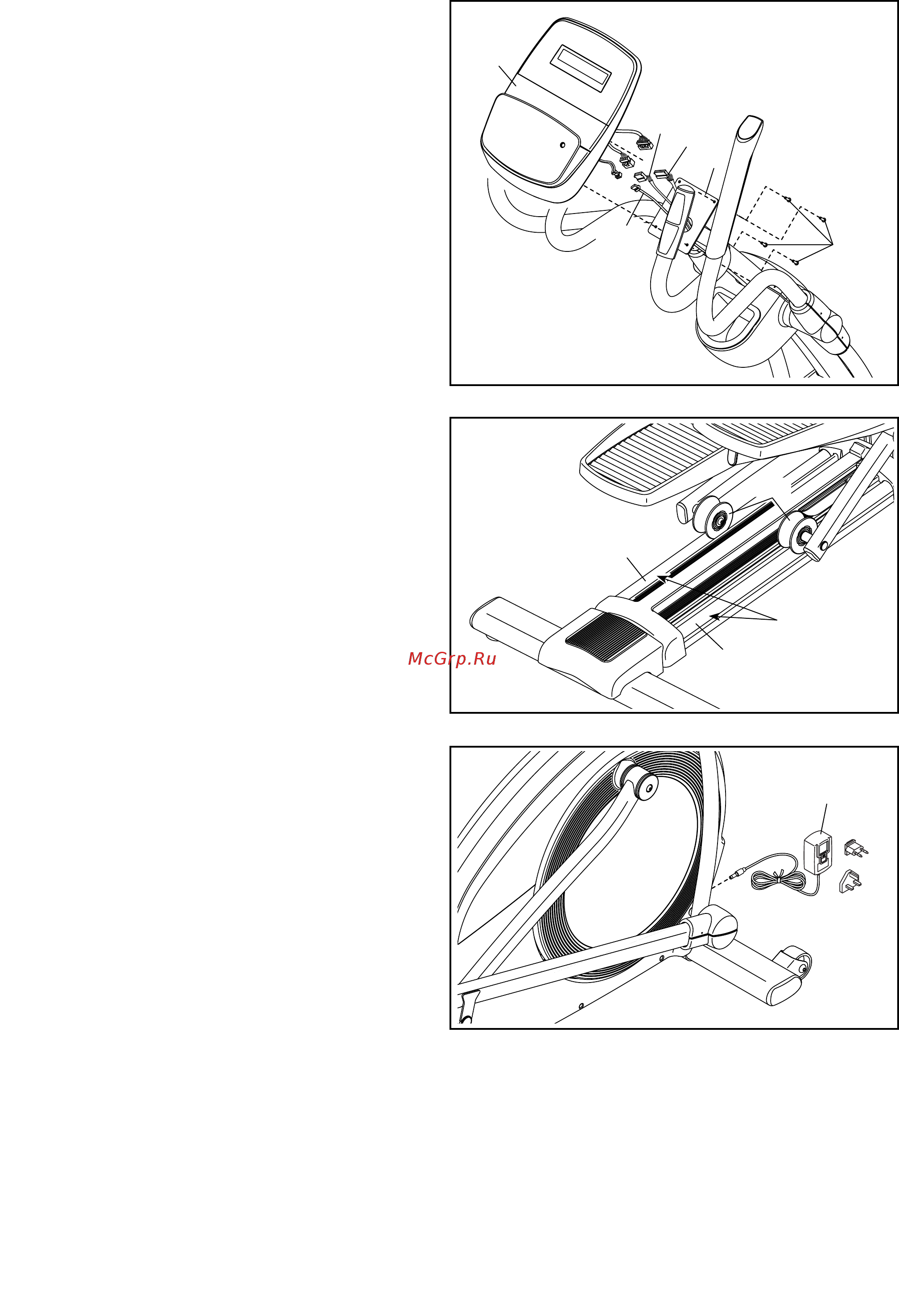

12.
Попросите вашего помощника удерживать
консоль (8) рядом со стойкой (4), соедините
кабель консоли с верхним кабелем (116),
ка-белем пульсометра (117) и удлинителем
(93).
Спрячьте лишние провода в стойке (4).
Совет: не пережмите провода. Прикрепите
консоль (8) к стойке (4) с помощью четырех
винтов M4 x 16мм (97).
Не пережмите
провода
116
97
117
13. Нанесите небольшое количество PTFE смазки
на бумажное полотенце. Нанесите тонкий
слой PTFE смазки равномерно вдоль правого
и левого рельса (11, 33) там, где двигаются
ролики (48). Затем удалите лишнюю смазку.
33
11
PTFE
Смазка
14
15.
Убедитесь, что весь крепеж достаточно затянут, перед тем как начать использовать тренажер.
Замечание: возможно наличие неиспользуемого крепежа. Чтобы защитить пол или ковер, положите
коврик под тренажер.
14.
Подключите адаптер питания (114) к разъему
на раме эллипсоида.
Замечание: подключите адаптер питания
(114) в розетку, см. КАК ПОДКЛЮЧАТЬ
АДАПТЕР ПИТАНИЯ на стр. 12.
114
48
123
