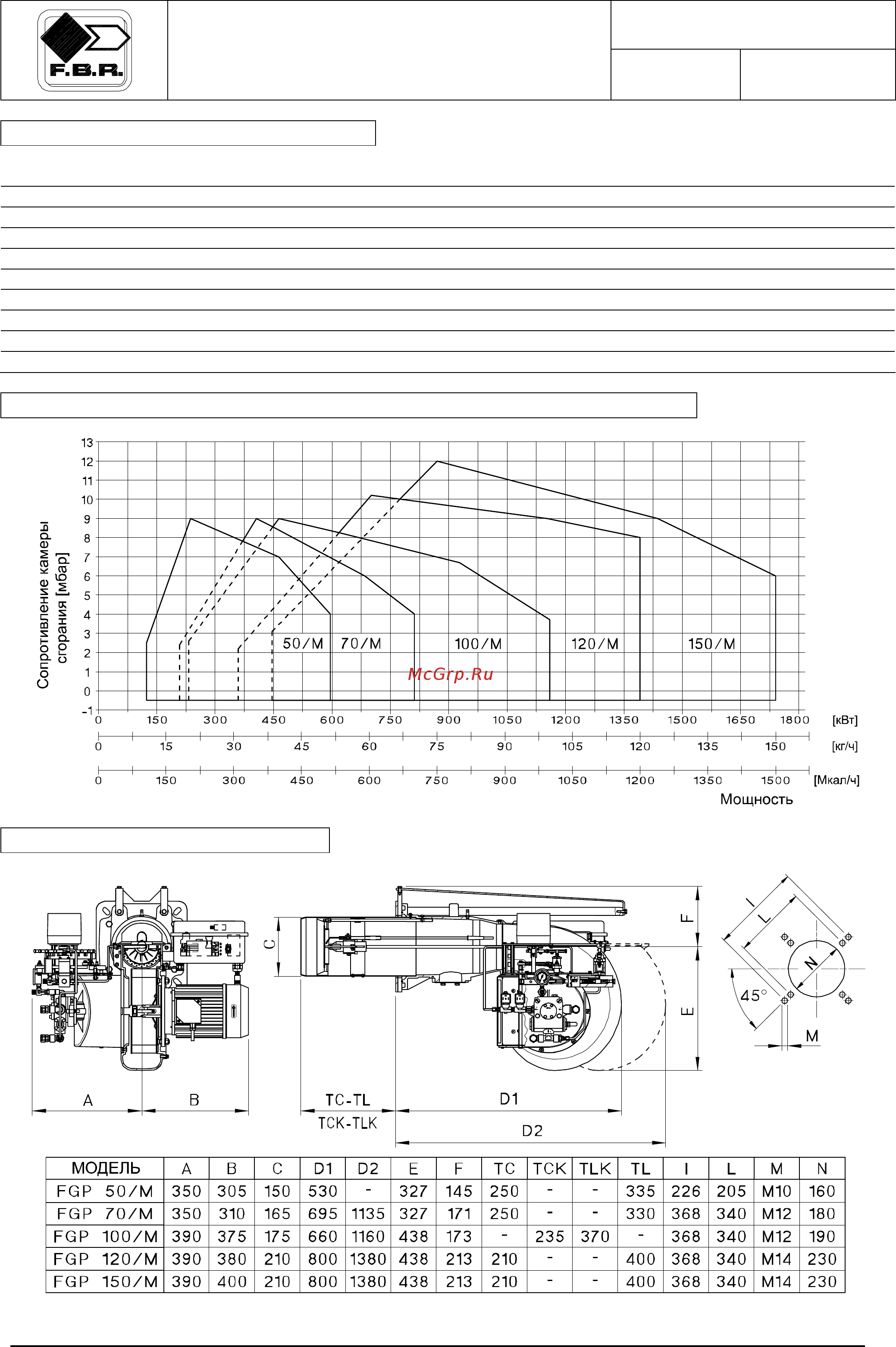

![F.B.R. FGP 100 /2 TCK [2/9] Горелки жидкотопливные модулируемые](/views2/1566261/page2/bg2.png)
МОДЕЛИ: FGP 50/M-70/M
FGP 100/M-120/M-150/M
ГОРЕЛКИ ЖИДКОТОПЛИВНЫЕ
МОДУЛИРУЕМЫЕ
070060_2A
01
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ FGP 50/M FGP 70/M FGP 100/M FGP 120/M FGP 150/M
Расход топлива * кг/ч
10.5/20-50 18/35-70 20.5/40-100 29/60-120 38.5/75-150
Мощность Мкал/ч 107/204-510 180/350-700 205/400-1000 290/600-1200 385/750-1500
Мощность кВт 124/237-592 209/406-812 238/464-1160 336.5/696-1392 446.5/870-1740
Мощность двигателя кВт 0.74 1.1 2.2 3 4
Топливо жидкое топливо с вязкостью 1,5ºE при 20ºС = 6 сСт = 35 сек. Redwood №1
Давление насоса 10-12 бар (заводская установка), макс. давление 15 бар
Напряжение питания трехфазное 230/400 В (-15% +10%) 50 Гц
Степень электрозащиты IP 40
* минимум первой ступени / минимум второй ступени - максимум второй ступени
РАБОЧИЙ ДИАПАЗОН: мощность – сопротивление камеры сгорания
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Версия 1.0
