МОДЕЛИ: FGP 50/M-70/M
FGP 100/M-120/M-150/M
ГОРЕЛКИ ЖИДКОТОПЛИВНЫЕ
МОДУЛИРУЕМЫЕ
070060_2A
05

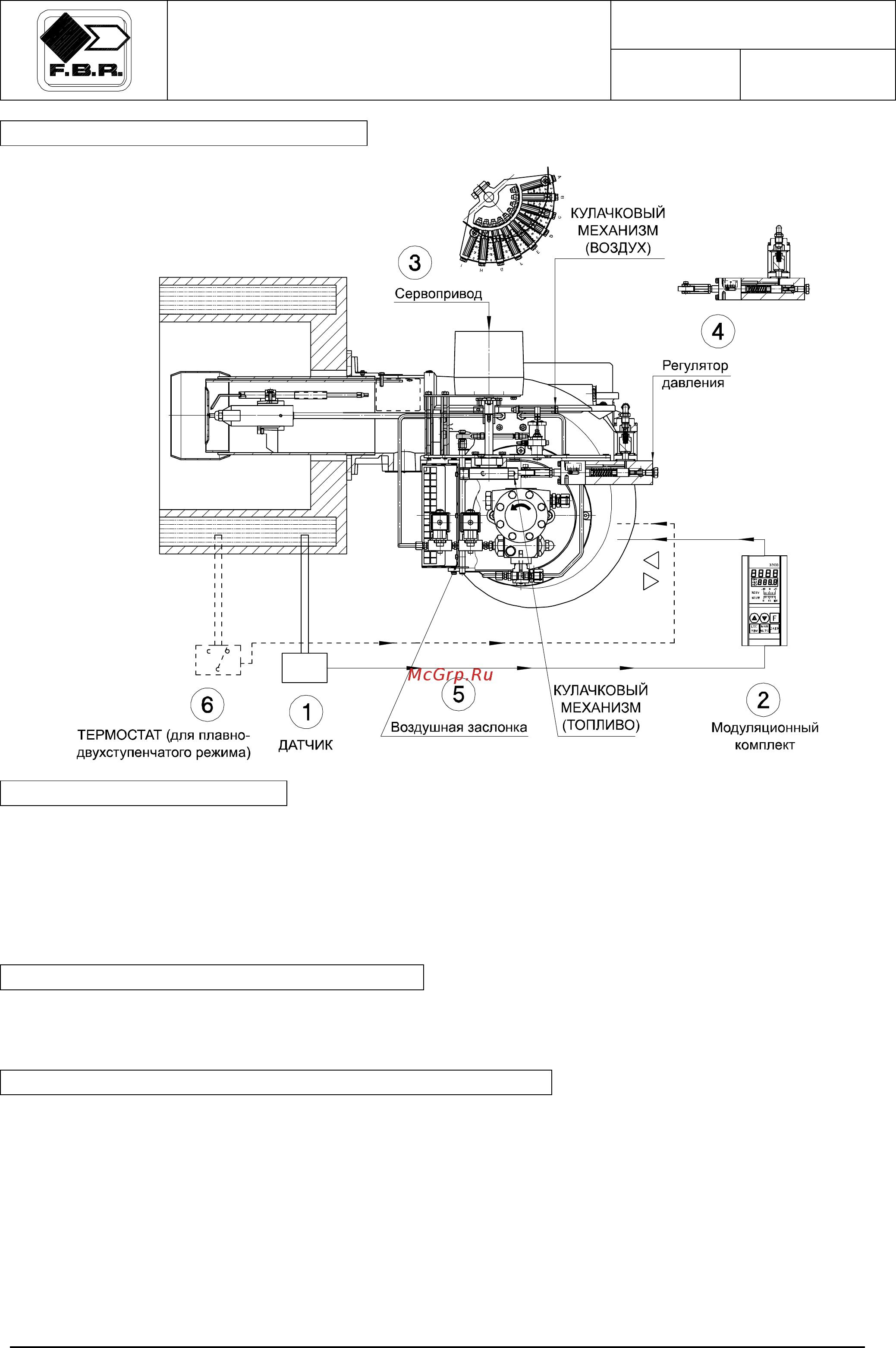

ПРИНЦИП ФУНКЦИОНИРОВАНИЯ
МОДУЛИРУЕМЫЙ РЕЖИМ
Датчик (1) отслеживает уровень температуры (или давления) и передает его на модуляционный комплект
(2), который в зависимости от заданных настроек посылает команды на сервопривод (3). Сервопривод
осуществляет одновременное управление кулачковыми механизмами регулировки расхода воздуха и
топлива, и таким образом обеспечивается модулируемое регулирование мощности в соответствии с
заданными настройками. Регулировка расхода топлива осуществляется при
помощи регулятора давления
(4), а расход воздуха изменяется при помощи воздушной заслонки (5).
ПЛАВНО-ДВУХСТУПЕНЧАТЫЙ РЕЖИМ
При плавно-двухступенчатом режиме термостат (или реле давления) (6) непосредственно подает команды
на сервопривод (3).
РЕГУЛИРОВКА СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО
Сервопривод одновременно управляет двумя регулировочными механизмами ”по изменяемому профилю”:
РЕГУЛИРОВОЧНЫЙ МЕХАНИЗМ (ТОПЛИВО): управление регулятором давления
РЕГУЛИРОВОЧНЫЙ МЕХАНИЗМ (ВОЗДУХ): управление воздушной заслонкой
ВНИМАНИЕ: сервопривод предварительно настаивается на заводе с диапазоном вращения от 0º до
90º. Дополнительная настройка не допускается.
Версия 1.0
