МОДЕЛИ: FGP 50/M-70/M
FGP 100/M-120/M-150/M
ГОРЕЛКИ ЖИДКОТОПЛИВНЫЕ
МОДУЛИРУЕМЫЕ
070060_2A
02

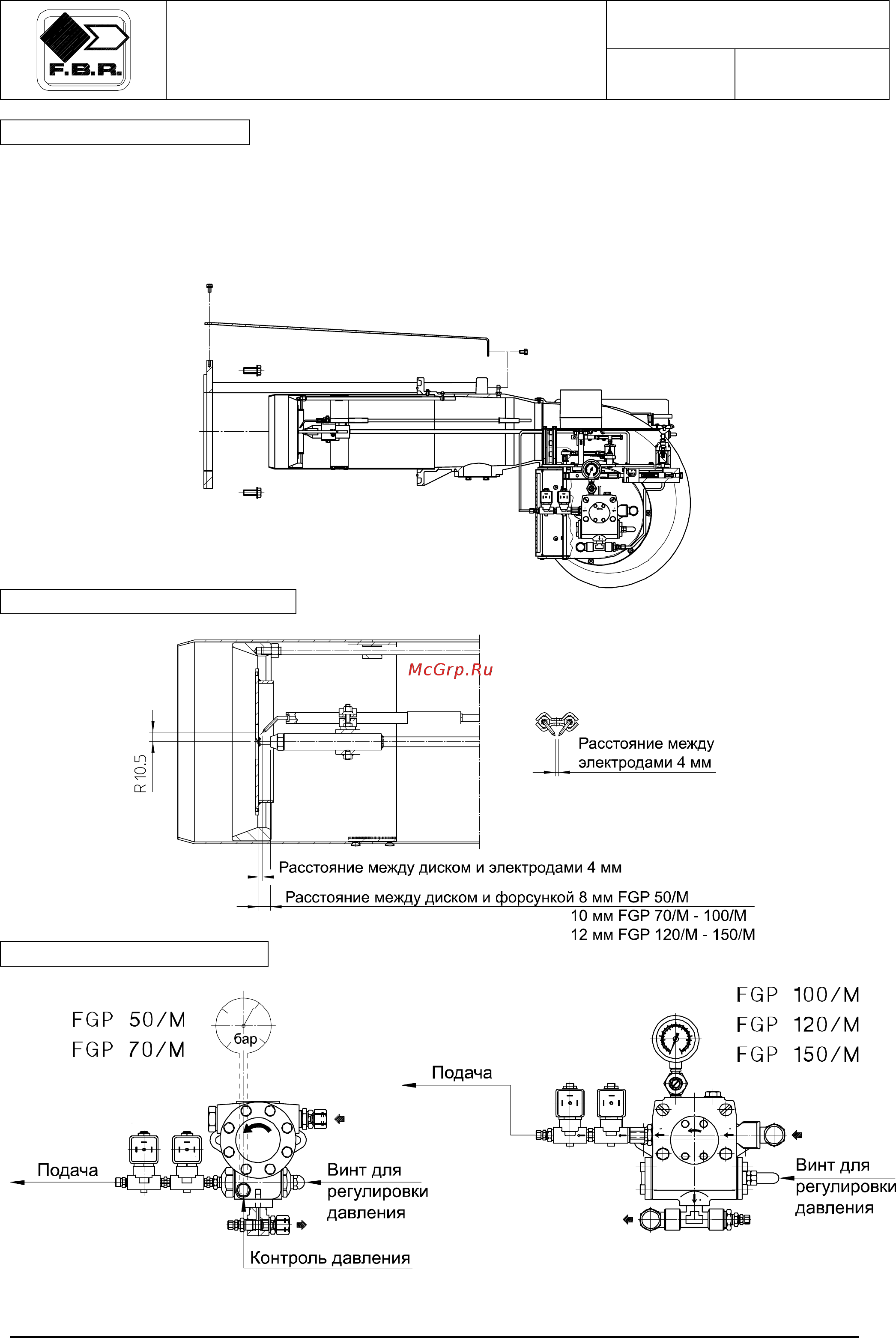

УСТАНОВКА ГОРЕЛКИ
1) Отсоедините блок крепления горелки и установите его на дверцу котла
2) Вставьте горелку на направляющие блока крепления горелки до упора и закрепите винтами на
переходном фланце
Примечание: не оставляйте горелку на направляющих без фиксации соединительных тяг
3) Прикрутите соединительные тяги к направляющим блока крепления горелки
УСТАНОВКА ЭЛЕКТРОДОВ
РЕГУЛИРОВКА НАСОСА
