F.B.R. FGP 100 /2 TLK [9/9] Условные обозначения условные обозначения

МОДЕЛИ: FGP 50/M-70/M

FGP 100/M-120/M-150/M

ГОРЕЛКИ ЖИДКОТОПЛИВНЫЕ

МОДУЛИРУЕМЫЕ

070060_2A

РЕГУЛЯТОР ДАВЛЕНИЯ В ОБРАТНОЙ ЛИНИИ

ПОЛОЖЕНИЕ МИНИМАЛЬНОЙ МОЩНОСТИ

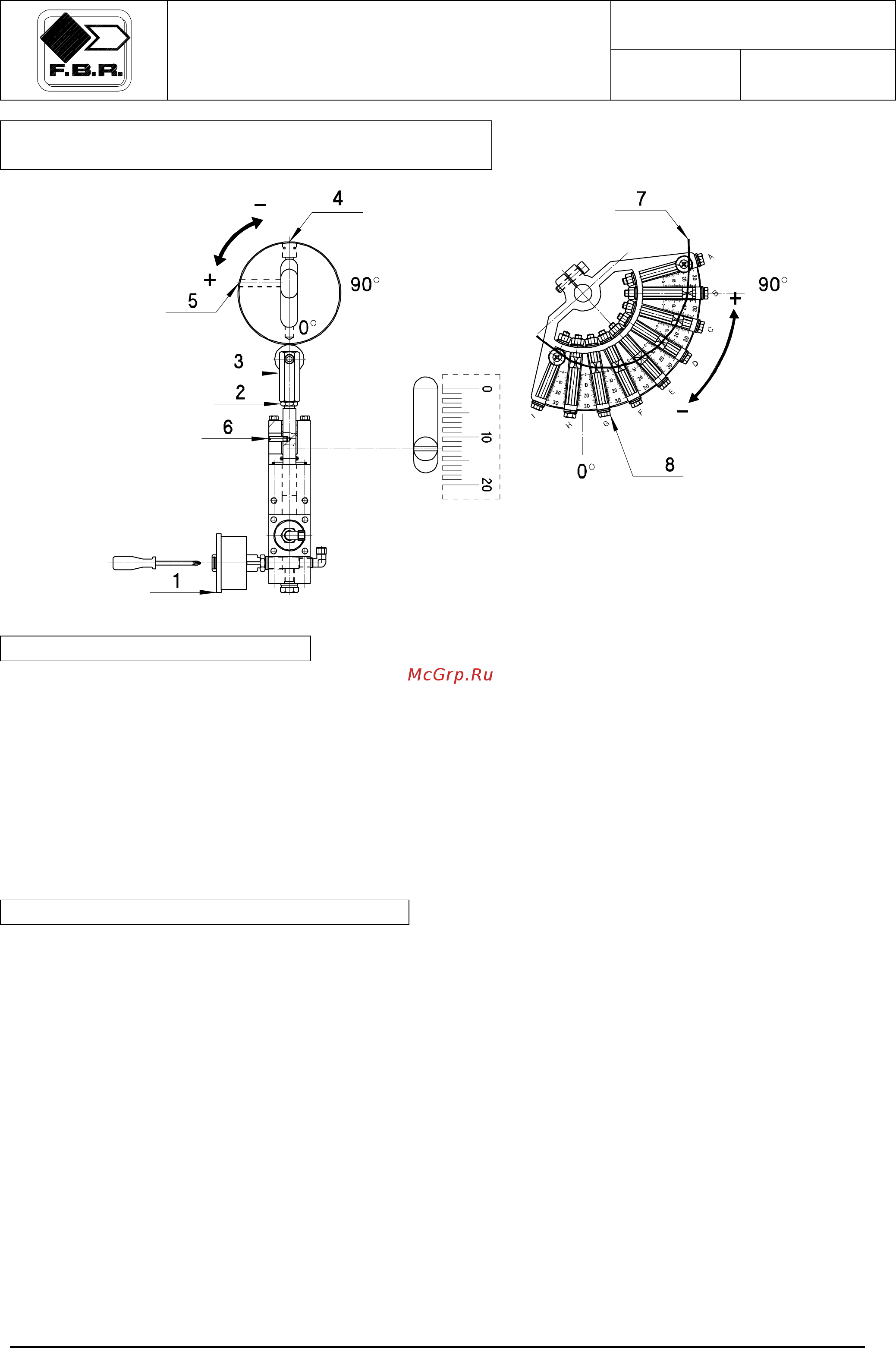

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1. Манометр для контроля уровня давления в обратной линии

2. Гайка

3. Регулировочная гайка для изменения величины давления в обратной линии на минимальной мощности

4. Регулировка кулачка для изменения величины давления в обратной линии на максимальной мощности

5. Винт блокировки положения кулачка

6. Указатель хода регулятора давления

7. Кулачковый механизм с изменяемым профилем для

регулировки расхода воздуха

8. Регулировочные винты кулачкового механизма

* ПРИМЕЧАНИЕ: после регулировки кулачкового механизма

РЕКОММЕНДАЦИИ ПО РЕГУЛИРОВКЕ

3. Переведите горелку в режим максимальной мощности и проверьте уровень давления на манометре (1).

Максимальная мощность форсунки достигается при давлении, равном примерно 12-15 бар для форсунок

Bergonzo.

4. Произведите окончательную регулировку давления при помощи винта (4) и гайки (3). Необходимо

производить последовательную регулировку элементов 3-4 при увеличении и понижении давления.

ПРИМЕР: увеличить давление на 0.5 бар при помощи винта (4), затем увеличить давление на 0.5 бар при

помощи гайки (3). И, соответственно, наоборот при понижении давления.

5. Необходимо убедиться, что увеличение давления в обратной линии происходит в течение всего

периода открытия сервопривода, а прекращение только при его остановке. В случае преждевременного

достижения максимального давления до полного открытия заслонки сервопривода выполните следующие

действия: при полном открытии заслонки сервопривода произведите регулировку элементов 3-4 до

достижения небольшого уменьшения давления. Затем переведите горелку на минимальную мощность и

вновь проверьте давление. В случае, если уровень минимального давления не достигает установленного

значения, повторите регулировку с шага 1 (поз. 7).
