Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кВ

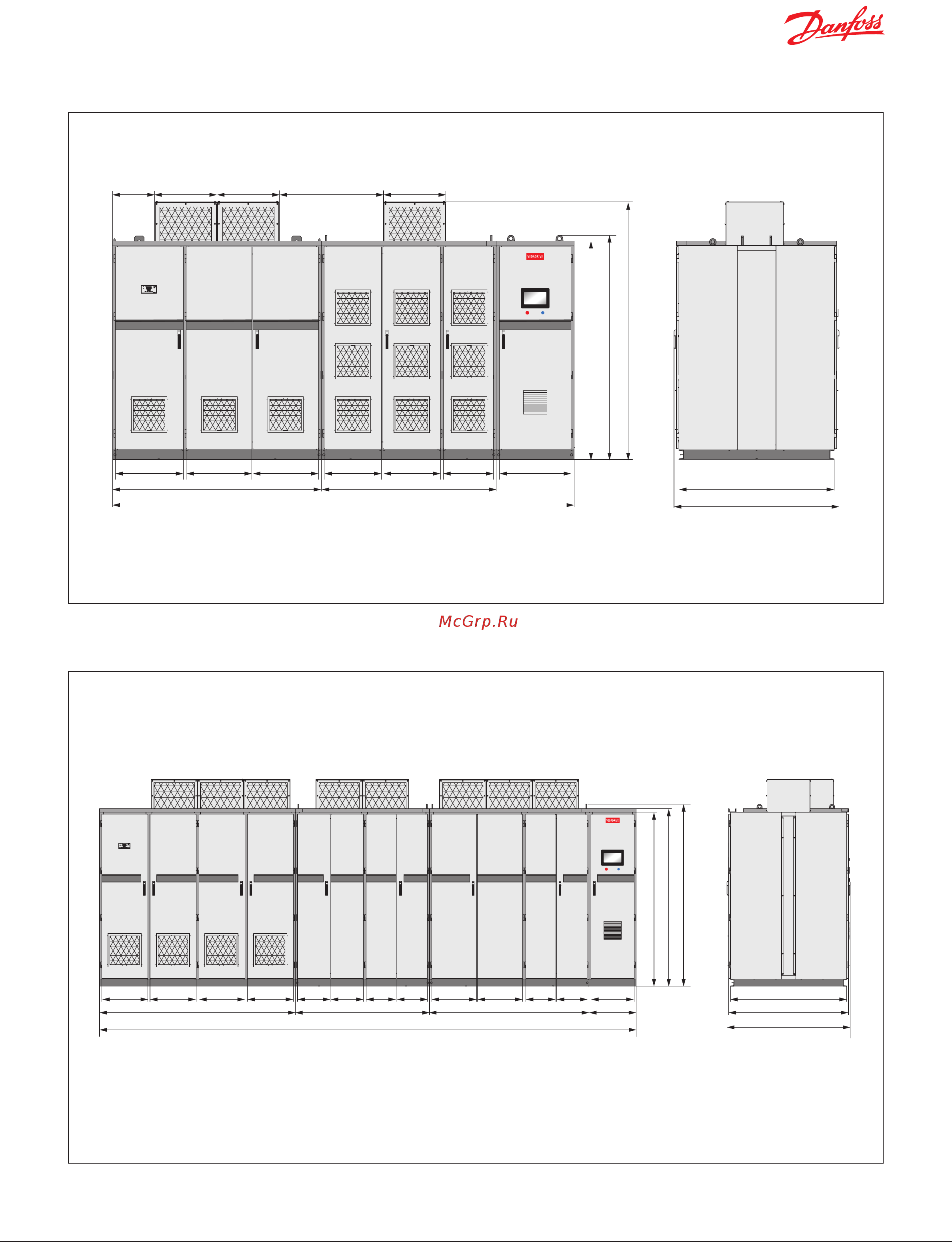

Рисунок 11. Корпуса DC03 и DD03 на напряжение 10 и 11 кВ
Рисунок 12. Корпуса DС04 и DD04 на напряжение 10 и 11 кВ
700
434 640 640 6401074
675
2150
2250
2310
2652
4750
1800 1600
1700
675 585 590 515 740
Шкаф
трансформатора
Шкаф силовых ячеек
с секцией управления
635 635 635 635 450 445 415 420 415 420620 595 1600
1650
1700
6502200
2400
2450
2510
1850
7400
2700
625
Шкаф
трансформатора
Шкаф
силовых ячеек 1
Шкаф силовых ячеек 2
с секцией управления
