40
Система последовательного пуска двигателей (система «мульти-старт»)

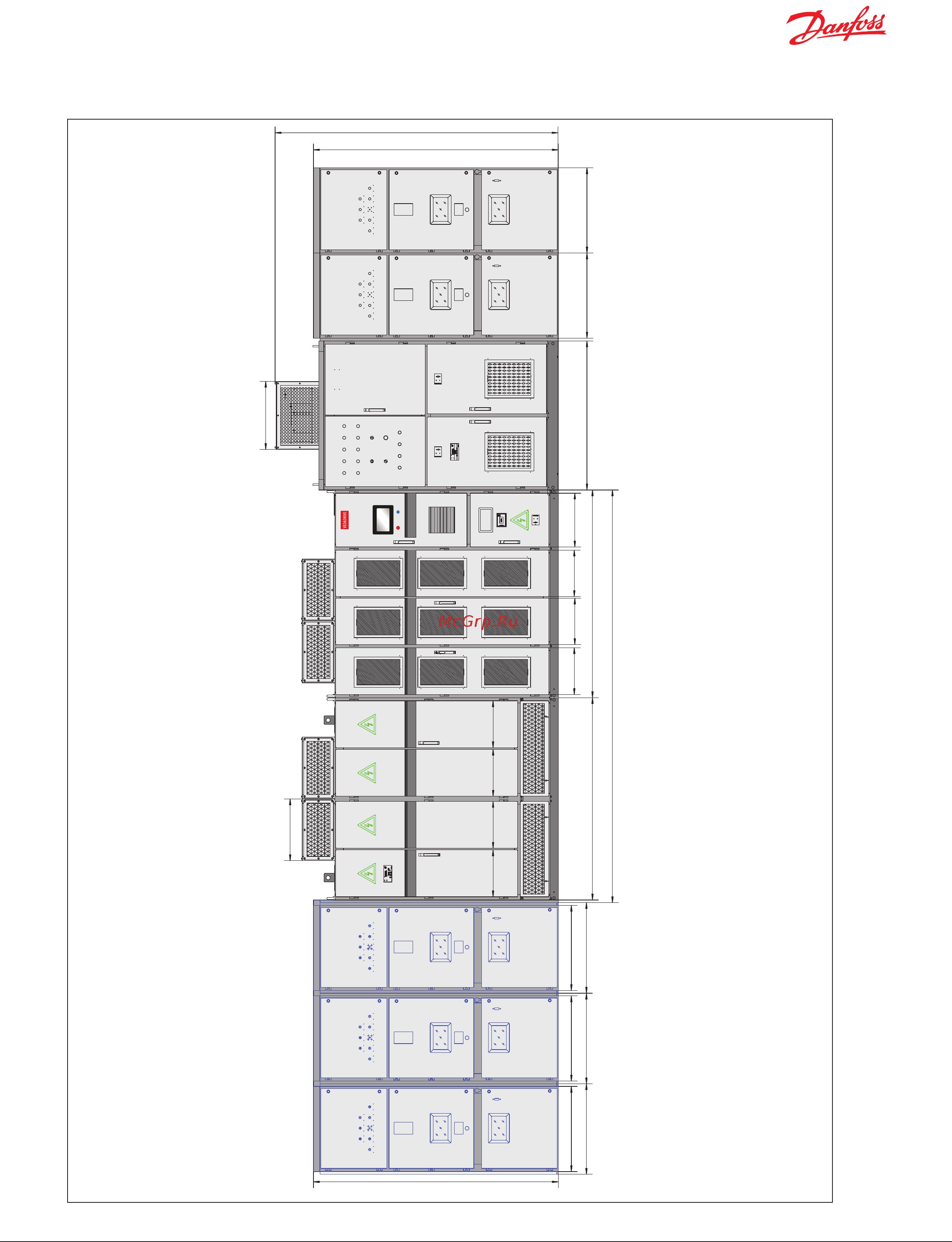

Рисунок 46. Чертеж системы шкафов последовательного пуска «мульти-старт» для двух двигателей MS01
1QF 2QF1QF QF2QF
1900 1950
440 440 440 440
800
850
800
850
800
850
3875
439 435,5 435,5 505
1400 800 800
640
580
2300
2300
2657
Шкаф трансформатора
Шкаф
питания 1QF
Шкаф
питания 2QF
Шкаф
питания QF
Шкаф силовых
ячеек
Шкаф реактора Шкаф
коммутации 1QF
Шкаф
коммутации 2QF
Содержание
- Высоковольтные преобразователи частоты 1
- D a 01 2
- Варианты обслуживания 2
- Варианты охлаждения 2
- Корпуса двухстороннего обслуживания 2
- Корпуса одностороннего обслуживания 2
- Пример обозначения корпуса преобразователя частоты 2
- M b 01 3
- Обозначения корпусов внешних силовых опций 3
- Пример обозначения корпуса cиловой опции 3
- В корпусах вертикальной компоновки силовые ячейки и трансформатор располагаются в одном шкафу отсек с ячейками в верхней части шкафа а трансформатор в нижней преобразователи частоты в таком типе корпуса рассчитаны на выходные токи 31 61 a см таблицу 1 4
- Корпуса вертикальной компоновки двухстороннего обслуживания 4
- Крышные вентиляторы являются съемными и поставляются отдельно от шкафа 4
- Рисунок 1 корпуса cа01 и сс01 на напряжение 6 и 10 кв 4
- Секция силовых ячеек для корпусов вертикальной компоновки имеет 36 пульсный выпрямитель и 18 силовых яче ек по 6 ячеек на каждую фазу на напряжение 6 кв и 48 пульсный выпрямитель и 24 силовых ячейки по 8 ячеек на фазу на напряжение 10 кв 4
- Таблица 1 4
- Тип обслуживания преобразователя частоты его габаритные размеры и мощность тепловых потерь необходимы для планирования его установки в производственное помещание 4
- Чертежи корпусов вертикальной компоновки представлены на рисунке 1 4
- В корпусах горизонтальной компоновки силовые ячейки и трансформатор располагаются в разных шкафах сое диненных между собой шкаф трансформатора слева шкаф силовых ячеек справа преобразователи часто ты горизонтальной компоновки с воздушным охлаждением на напряжение 6 кв производятся в семи корпусах da01 da07 диапазон их выходных токов составляет от 31 а до 800 а а их технические характеристики представле ны в таблице 2 5
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 5
- Пример типовой код высоковольтного преобразователя частоты vd p800ku1 f531asx0 77a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номиналь ным выходном током 77 а с воздушным охлаждением а двухстороннего обслуживания d без программных и си ловых опций и имеет типоразмер корпуса da02 5
- Секция силовых ячеек для корпусов горизонтальной компоновки на напряжение 6 кв имеет 36 пульсный выпрями тель и 18 силовых ячеек по 6 ячеек на каждую фазу 5
- Существует более простая версия секции силовых ячеек для корпусов горизонтальной установки на напряжение 6 кв с 30 пульсным выпрямителем и 15 силовыми ячейками по 5 ячеек на каждую фазу размеры некоторых моде лей таких преобразователей могут незначительно отличаться по длине в меньшую сторону 5
- Таблица 2 5
- Чертежи преобразователей частоты типоразмеров da01 da07 представлены на рисунках 2 8 5
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 6
- Рисунок 2 корпуса dа01 и db01 на напряжение 6 и 6 6 кв 6
- Рисунок 3 корпуса dа02 и db02 на напряжение 6 и 6 6 кв 6
- Шкаф трансформатора и силовых ячеек 6
- Шкаф трансформатора шкаф силовых ячеек с секцией управления 6
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 7
- Рисунок 4 корпуса dа03 и db03 на напряжение 6 и 6 6 кв 7
- Рисунок 5 корпуса dа04 и db04 на напряжение 6 и 6 6 кв 7
- Шкаф силовых ячеек с секцией управления 7
- Шкаф трансформатора 7
- Шкаф трансформатора шкаф силовых ячеек 1 шкаф силовых ячеек 2 с секцией управления 7
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 8
- Рисунок 6 корпуса dа05 и db05 на напряжение 6 и 6 6 кв 8
- Рисунок 7 корпуса dа06 и db06 на напряжение 6 и 6 6 кв 8
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 кв 9
- Рисунок 8 корпуса dа07 и db07 на напряжение 6 и 6 6 кв 9
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 6 6 кв 10
- Преобразователи частоты горизонтальной компоновки с воздушным охлаждением на напряжение 6 6 кв произво дятся в семи корпусах db01 до db07 также в диапазоне выходных токов от 31 до 800 а они отличаются от преоб разователей частоты на 6 кв только полной мощностью мощностью трансформатора и максимальной мощностью тепловых потерь их технические характеристики представлены в таблице 3 10
- Пример типовой код высоковольтного преобразователя частоты vd p800ku2 f531asx0 77a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 6 кв u2 с номинальным выходном током 77 а с воздушным охлаждением а двухстороннего обслуживания d без программных и силовых опций и имеет типоразмер корпуса db02 10
- Секция силовых ячеек для корпусов горизонтальной компоновки на напряжение 6 6 кв имеет 36 пульсный выпря митель и 18 силовых ячеек по 6 ячеек на каждую фазу 10
- Таблица 3 10
- Чертежи корпусов db01 db07 на напряжение 6 6 кв полностью идентичны чертежам корпусов da01 da07 на на пряжение 6 кв и также представлены на рисунках 2 8 10
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 11
- Преобразователи частоты горизонтальной компоновки с воздушным охлаждением на напряжение 10 кв произво дятся в восьми корпусах от dc01 до dc08 диапазон их выходных токов составляет от 31 до 800 а а их технические характеристики представлены в таблице 4 11
- Пример типовой код высоковольтного преобразователя частоты vd p800ku3 f531asx0 48a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 10 кв u3 с номиналь ным выходном током 48 а с воздушным охлаждением а двухстороннего обслуживания d без программных и силовых опций и имеет типоразмер корпуса dс01 11
- Секция силовых ячеек для корпусов горизонтальной компоновки на напряжение 10 кв имеет 54 пульсный выпря митель и 27 силовых ячеек по 9 ячеек на каждую фазу 11
- Таблица 4 11
- Чертежи корпусов dc01 dc08 на напряжение 10 кв представлены на рисунках 9 16 11
- 550 550 795 670 12
- 640 1080 960 12
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 12
- Рисунок 10 корпуса dc02 и dd02 на напряжение 10 и 11 кв 12
- Рисунок 9 корпуса dc01 и dd01 на напряжение 10 и 11 кв 12
- 585 590 515 740 13
- 640 640 640 1074 13
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 13
- Рисунок 11 корпуса dc03 и dd03 на напряжение 10 и 11 кв 13
- Рисунок 12 корпуса dс04 и dd04 на напряжение 10 и 11 кв 13
- Шкаф трансформатора шкаф силовых ячеек с секцией управления 13
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 14
- Рисунок 13 корпуса dс05 и dd05 на напряжение 10 и 11 кв 14
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 15
- Рисунок 14 корпуса dс06 и dd06 на напряжение 10 и 11 кв 15
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 16
- Рисунок 15 корпуса dс07 и dd07 на напряжение 10 и 11 кв 16
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кв 17
- Рисунок 16 корпуса dс08 и dd08 на напряжение 10 и 11 кв 17
- Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 11 кв 18
- Преобразователи частоты горизонтальной компоновки с воздушным охлаждением на напряжение 11 кв произво дятся в восьми корпусах от dd01 до dd08 в диапазоне выходных токов от 31 до 800 а они отличаются от преоб разователей частоты на 10 кв полной мощностью преобразователя частоты мощностью трансформатора и макси мальной мощностью тепловых потерь их технические характеристики представлены в таблице 5 18
- Пример типовой код высоковольтного преобразователя частоты vd p800ku4 f531asx0 48a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 11 кв u4 с номиналь ным выходном током 48 а с воздушным охлаждением а двухстороннего обслуживания d без программных и силовых опций и имеет типоразмер корпуса dd01 18
- Секция силовых ячеек для корпусов горизонтальной компоновки на напряжение 11 кв имеет 54 пульсный выпря митель и 27 силовых ячеек по 9 ячеек на каждую фазу 18
- Таблица 5 18
- Чертежи корпусов dd01 dd08 на 11 кв полностью идентичны чертежам корпусов dc01 dc08 на 10 кв и представ лены на рисунках 9 16 18
- А секция силовых ячеек для корпусов горизонтальной компоновки с таким типом обслуживания на напряжение 10 кв имеет 54 пульсный выпрямитель и 27 силовых ячеек по 9 ячеек на каждую фазу 19
- Корпуса горизонтальной компоновки одностороннего обслуживания на напряжение 6 и 10 кв 19
- Преобразователи частоты vedadrive горизонтальной компоновки одностороннего обслуживания на напряжение 6 6 кв и 11 кв могут быть изготовлены до 243 а по специальному заказу 19
- Преобразователи частоты горизонтальной компоновки одностороннего обслуживания производятся в диапазоне выходных токов от 48 до 243 а и в корпусах sa01 sa03 для 6 кв и в корпусах sc01 sc03 для 10 кв отличительной особенностью таких корпусов является уменьшение глубины до 1200 мм и возможность установки преобразовате ля частоты вплотную к стене или к другому оборудованию в том числе и спина к спине при размещении четного количества преобразователей частоты в одном контейнере или в производственном здании их технические харак теристики представлены в таблице 6 19
- Пример типовой код высоковольтного преобразователя частоты vd p800ku1 f531asx0 77a xaxxbxcxdxxxex s обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номиналь ным выходном током 77 а с воздушным охлаждением а одностороннего обслуживания s без программных и силовых опций и имеет типоразмер корпуса sa02 19
- Секция силовых ячеек для корпусов горизонтальной компоновки с одностронним обслуживанием на напряжение 6 кв имеет 30 пульсный выпрямитель и 15 силовых ячеек по 5 ячеек на каждую фазу в стандартной комплектации и 36 пульсный выпрямитель и 18 силовых ячеек по 6 ячеек на каждую фазу на неполный ряд ток до 243 а по запросу 19
- Таблица 6 19
- Чертежи преобразователей частоты с данным типом обслуживания представлены на рисунках 17 22 19
- 580 480 320 1200 20
- Корпуса горизонтальной компоновки одностороннего обслуживания на напряжение 6 и 10 кв 20
- Рисунок 17 корпус sa01 на напряжение 6 кв 20
- Рисунок 18 корпус sa02 на напряжение 6 кв 20
- Шкаф трансформатора шкаф силовых ячеек с секцией управления 20
- Корпуса горизонтальной компоновки одностороннего обслуживания на напряжение 6 и 10 кв 21
- Рисунок 19 корпус sa03 на напряжение 6 кв 21
- Рисунок 20 корпус sc01 на напряжение 10 кв 21
- Шкаф трансформатора шкаф силовых ячеек с секцией управления 21
- Корпуса горизонтальной компоновки одностороннего обслуживания на напряжение 6 и 10 кв 22
- Рисунок 21 корпус sc02 на напряжение 10 кв 22
- Рисунок 22 корпус sc03 на напряжение 10 кв 22
- Корпуса горизонтальной компоновки c функцией динамического торможения 23
- Тормозной резистор 23
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 24
- Преобразователи частоты горизонтальной компоновки с возможностью рекуперации возвратом электроэнергии в питающую сеть для асинхронных двигателей производятся от 48 до 400 а для напряжения 6 кв и от 40 до 304 а для напряжения 10 кв и в семи корпусах от ra01 до ra04 и от rc01 до rc03 они имеют двухстроннее обслужива ние и их технические характеристики представлены в таблице 7 24
- Пример типовой код высоковольтного преобразователя частоты vd p800ku1 f531 a s r 0 96a xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 для управле ния асинхронным двигателем а c рекуператором энергии r с номинальным выходном током 96 а с воздушным охлаждением а двухстороннего обслуживания d и имеет типоразмер корпуса ra02 24
- Рекуперативные преобразователи частоты отличаются от нерекуперативных тем что их номинальный выходной ток всегда на одну ступень выше номинального выходного тока обычного преобразователя 24
- Таблица 7 24
- Чертежи их корпусов на напряжение 6 и 10 кв для асинхронных двигателей представлены на рисунках 24 30 24
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 25
- Рисунок 24 корпус ra01 на напряжение 6 кв 25
- Рисунок 25 корпус ra02 на напряжение 6 кв 25
- 725 708 708 696 696 591 1400 26
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 26
- Рисунок 26 корпус ra03 на напряжение 6 кв 26
- Рисунок 27 корпус ra04 на напряжение 6 кв 26
- Шкаф трансформатора шкаф силовых ячеек 1 шкаф силовых ячеек 2 с секцией управления 26
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 27
- Рисунок 28 корпус rc01 на напряжение 10 кв 27
- Рисунок 29 корпус rc02 на напряжение 10 кв 27
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных электродвигателей 28
- Преобразователи частоты vedadrive с возможностью рекуперации для напряжения 6 6 и 11 кв могут быть изготов лены по специальному заказу 28
- Рисунок 30 корпус rc03 на напряжение 10 кв 28
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для синхронных электродвигателей 29
- Преобразователи частоты горизонтальной компоновки с возможностью рекуперации для синхронных двигателей производятся в трех корпусах от ras1 до ras3 и в диапазоне токов от 220 до 550 а для напряжения 6 кв они имеют двухстроннее обслуживание и их технические характеристики представлены в таблице 8 29
- Пример типовой код высоковольтного преобразователя частоты vd p1800ku1 f531 s s r220a x a xxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 1800 ква p1800k на напряжение 6 кв u1 для управ ления синхронным двигателем s c рекуператором энергии r с номинальным выходном током 220 а с воздуш ным охлаждением а двухстороннего обслуживания d и имеет типоразмер корпуса ras1 29
- Рисунок 31 корпус ras1 на напряжение 6 кв 29
- Таблица 8 29
- Чертежи их корпусов на напряжение 6 и 10 кв для синхронных двигателей представлены на рисунках 31 33 29
- Корпуса горизонтальной компоновки со встроенным рекуператором энергии для синхронных электродвигателей 30
- Рисунок 32 корпус ras2 на напряжение 6 кв 30
- Рисунок 33 корпус ras3 на напряжение 6 кв 30
- Корпуса горизонтальной компоновки с жидкостным охлаждением 31
- Они имеют двухстороннее обслуживание и их технические характеристики представлены в таблице 9 31
- Преобразователи частоты vedadrive с жидкостным охлаждением на напряжение 6 6 кв и 11 кв могут быть изготов лены до 1250 а и до 1445 а и выше соответственно по специальному заказу 31
- Преобразователи частоты с жидкостным охлаждением производятся в восьми корпусах от la01 до la04 и от lc01 до lc04 от 275 до 1250 а для напряжения 6 кв и от 260 до 800 а для напряжения 10 кв по специальному заказу су ществует возможность производства таких преобразователей до 1445 а для напряжения 10 кв и выше для электро двигателей мощностью 20000 квт и выше 31
- Пример типовой код высоковольтного преобразователя частоты vd p2800ku1 f531asx 275l xaxxbxcxdxxxex d обозначает преобразователь частоты с полной мощностью 2800 ква p2800k на напряжение 6 кв u1 с номи нальным выходном током 275 а с жидкостным водяным охлаждением l двухстороннего обслуживания d без программных и силовых опций и имеет типоразмер корпуса la01 31
- Секция силовых ячеек для корпусов горизонтальной компоновки с жидкостным охлаждением на напряжение 6 кв имеет 36 пульсный выпрямитель и 18 силовых ячеек по 6 ячеек на каждую фазу а на напряжение 10 кв 54 пульсный выпрямитель и 27 силовых ячеек по 9 ячеек на каждую фазу 31
- Таблица 9 31
- Пример типовой код высоковольтного преобразователя частоты со шкафом ручного байпаса vd p800ku1 f531asx0 77a x a2x bxcxdxxxex d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номинальным выходном током 77 а с воздушным охлаждением а с внешней силовой опцией ручного байпаса a2x двухстороннего обслуживания d и имеет типоразмер корпуса mb01 32
- Рисунок 34 корпус шкафа ручного байпаса типоразмера mb01 32
- Таблица 10 32
- Чертежи шкафов ручного байпаса на напряжение 6 11 кв представлены на рисунках 34 37 32
- Шкаф ручного байпаса является внешней опцией преобразователя частоты vedadrive имеет одностороннее об служивание и производится в четырех типоразмерах от mb01 до mb04 на напряжение 6 11 кв технические характе ристики опции ручного байпаса представлены в таблице 10 32
- Шкафы ручного и автоматического байпаса 32
- Шкафы ручного и автоматического байпаса для преобразователей частоты vedadrive 33
- В индивидуальных случаях по специальному заказу шкафы ручного и автоматического байпаса могут иметь боковое обслуживание обслуживание с боковой части шкафа что позволяет осуществлять обслуживание в ограниченных по площади зонах данная конструкция шкафов байпаса как правило используется в сочетании с высоковольтными преобразователями частоты vedadrive на напряжение 6 11 кв с односторонним обслуживанием 34
- Пример типовой код высоковольтного преобразователя частоты со шкафом автоматического байпаса vd p800ku1 f531asx0 77a x a1x bxcxdxxxex d обозначает привод с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номинальным выходном током 77 а с воздушным охлаждением а с внешней силовой опцией автоматического байпаса a1x двухстороннего обслуживания d и имеет типоразмер корпуса ab01 34
- Рисунок 38 корпус шкафа автоматического байпаса типоразмера ab01 34
- Рисунок 39 корпус шкафа автоматического байпаса типоразмера аb02 34
- Таблица 11 34
- Чертежи шкафов автоматического байпаса на напряжение 6 11 кв представлены на рисунках 38 39 34
- Шкаф автоматического байпаса является внешней опцией преобразователя частоты vedadrive имеет односторон нее обслуживание и производится в двух типоразмерах ab01 и ab02 на напряжение 6 11 кв и до 500 а включитель но технические характеристики опции автоматического байпаса представлены в таблице 11 34
- Выходные токоограничивающие реакторы 35
- Выходные токоограничивающие реакторы фильтры являются внешним опциями преобразователя частоты vedadrive и необходимы при использовании последовательного пуска нескольких двигателей от одного преобра зователя частоты система мульти старт 35
- Пример типовой код высоковольтного преобразователя частоты со шкафом выходного токоограничивающего реактора vd p800ku1 f531asx0 77a xaxxbxcxdxxx e1d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номинальным выходном током 77 а с воздушным охлаждением а с внешней силовой опцией выходного токоограничивающего реактора e1 двухстороннего обслуживания d и имеет типоразмер корпуса ea02 35
- Таблица 12 35
- Токоограничивающие реакторы имеют двухстороннее обслуживание и производятся на напряжение 6 и 10 кв в восьми корпусах от ea01 до ea04 и от ec01 до ec04 в диапазоне выходных токов от 31 до 400 а технические характеристики опции выходного токоограничивающего реактора представлены в таблице 12 35
- Чертежи шкафов выходных токоограничивающих реакторов представлены на рисунках 40 44 35
- Выходные токоограничивающие реакторы для преобразователей частоты vedadrive 36
- Рисунок 40 корпус шкафа токоограничивающего реактора типоразмера ea01 36
- Рисунок 41 корпус шкафа токоограничивающего реактора типоразмера ea02 36
- Выходные токоограничивающие реакторы для преобразователей частоты vedadrive 37
- Рисунок 42 корпус шкафа токоограничивающего реактора типоразмера ea03 ec03 37
- Рисунок 43 корпус шкафа токоограничивающего реактора типоразмера eс01 37
- Выходные токоограничивающие реакторы для преобразователей частоты vedadrive 38
- Рисунок 44 корпус шкафа токоограничивающего реактора типоразмера eс04 38
- Для задач управления несколькими двигателями на напряжение 6 11 кв используется система мульти старт на пример в системах рабочий резервный когда один преобразователь частоты попеременно регулирует скорость рабочего а потом резервного двигателя или для группы насосов более двух работающих на одну нагрузку 39
- Комбинации шкафов входных секций высоковольтного преобразователя частоты выходного токоограничивающе го реактора и системы мульти старт от двух до четырех двигателей производятся в трех типоразмерах корпусов от ms01 до ms03 и представлены в таблице 13 39
- Корпус шкафа входной секции питания или шкафа выходной секции переключения мульти старта для одного дви гателя представлен на рисунке 45 39
- Последовательный пуск двигателей система мульти старт 39
- Пример системы последовательного пуска двигателей система мульти старт представлен на рисунке 46 39
- Пример типовой код высоковольтного преобразователя частоты со шкафом системы мульти старт на два дви гателя vd p800ku1 f531asx0 77a x a32 bxcxdxxx e2d обозначает преобразователь частоты с полной мощностью 800 ква p800k на напряжение 6 кв u1 с номинальным выходном током 77 а с воздушным охлаждением а с внешней опцией мульти старт на два двигателя a32 с внешней силовой секцией байпаса и опцией выходного токоограничивающего реактора для двух двигателей e2 двухстороннего обслуживания d и имеет типоразмер корпуса ms01 39
- Рисунок 45 корпус шкафа входной секции питания шкафа выходной секции системы мульти старт для одного двигателя 39
- Таблица 13 39
- Рисунок 46 чертеж системы шкафов последовательного пуска мульти старт для двух двигателей ms01 40
- Система последовательного пуска двигателей система мульти старт 40
- Для заметок 41
- Для заметок 42
- Danfoss drives 44
- Danfoss drives ведущий мировой производитель средств регулирования скорости электродвигателей мы стремимся показать вам что завтрашний день может стать лучше благодаря приводам это простая и одновременно амбициозная цель 44
