7. Корпуса горизонтальной компоновки c функцией динамического
торможения
Корпуса преобразователей частоты c возможностью электродинамического торможения идентичны обычным
корпусам на 6–11 кВ. Для организации данного способа торможения тормозной резистор устанавливается внутри
силовой ячейки преобразователя частоты и подключается к тормозному транзистору, см. рис. 23.
Пример: Типовой код высоковольтного преобразователя частоты VD-P800KU1F531ASB077AXAXXBXCXDXXXEXD
обозначает преобразователь частоты с полной мощностью 800 кВА (P800K), на напряжение 6 кВ (U1), c тормозным
модулем или транзистором (B), с номинальным выходном током 77 А, с воздушным охлаждением (А), двухсторонне-
го обслуживания (D) и имеет типоразмер корпуса DA02.

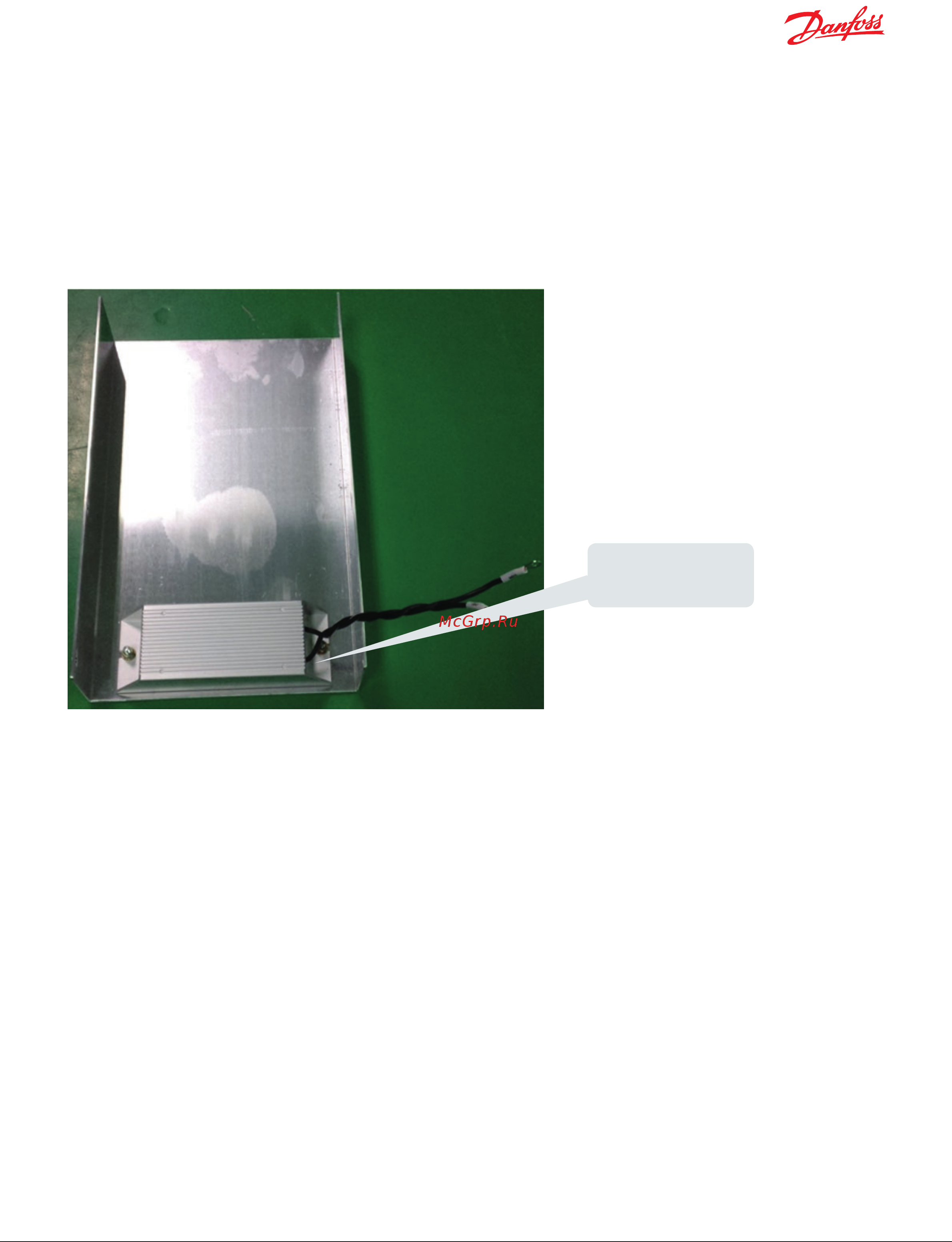

Рисунок 23. Тормозной резистор, установленный на радиаторе силовой ячейки
Тормозной резистор разряжает напряжение на шине постоянного тока и снижает его величину до требуемой. Мощ-
ность торможения составляет не более 2% от номинальной мощности электродвигателя.
Тормозной
резистор
