17
Корпуса горизонтальной компоновки двухстороннего обслуживания на напряжение 10 кВ

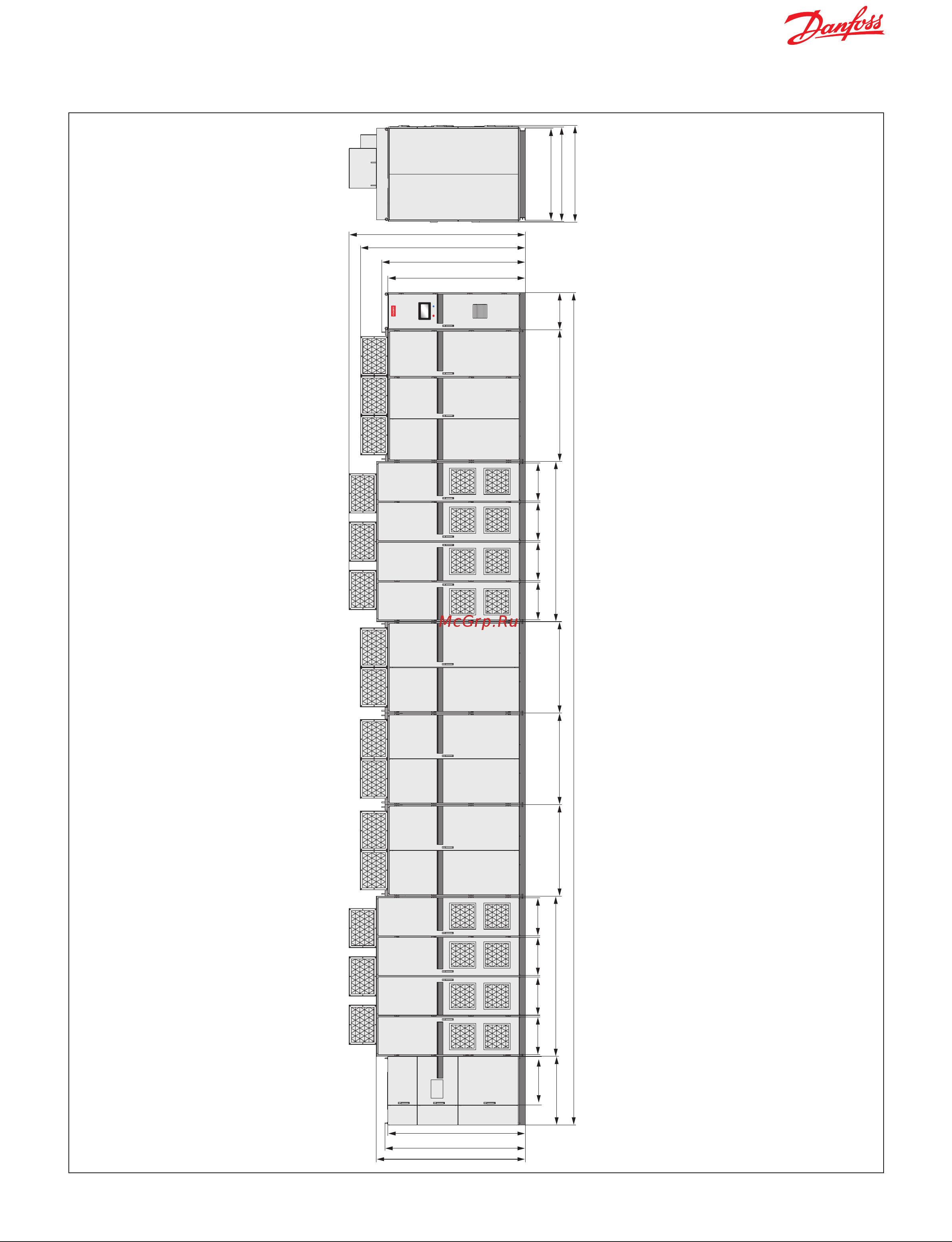

Рисунок 16. Корпуса DС08 и DD08 на напряжение 10 и 11 кВ
849 660 665 665 660 660 665 665 660
1685
1600
1650
2400
2510
2882
3080
2600
2450
2400
1200
1600 1600
14550
1600
2800
2800
2300 650
Пусковой
шкаф
Шкаф
трансформатора 1
Шкаф
трансформатора 2
Шкаф
силовых ячеек 1
Шкаф
силовых ячеек 2
Шкаф
силовых ячеек 3
Шкаф силовых ячеек 4
с секцией управления
