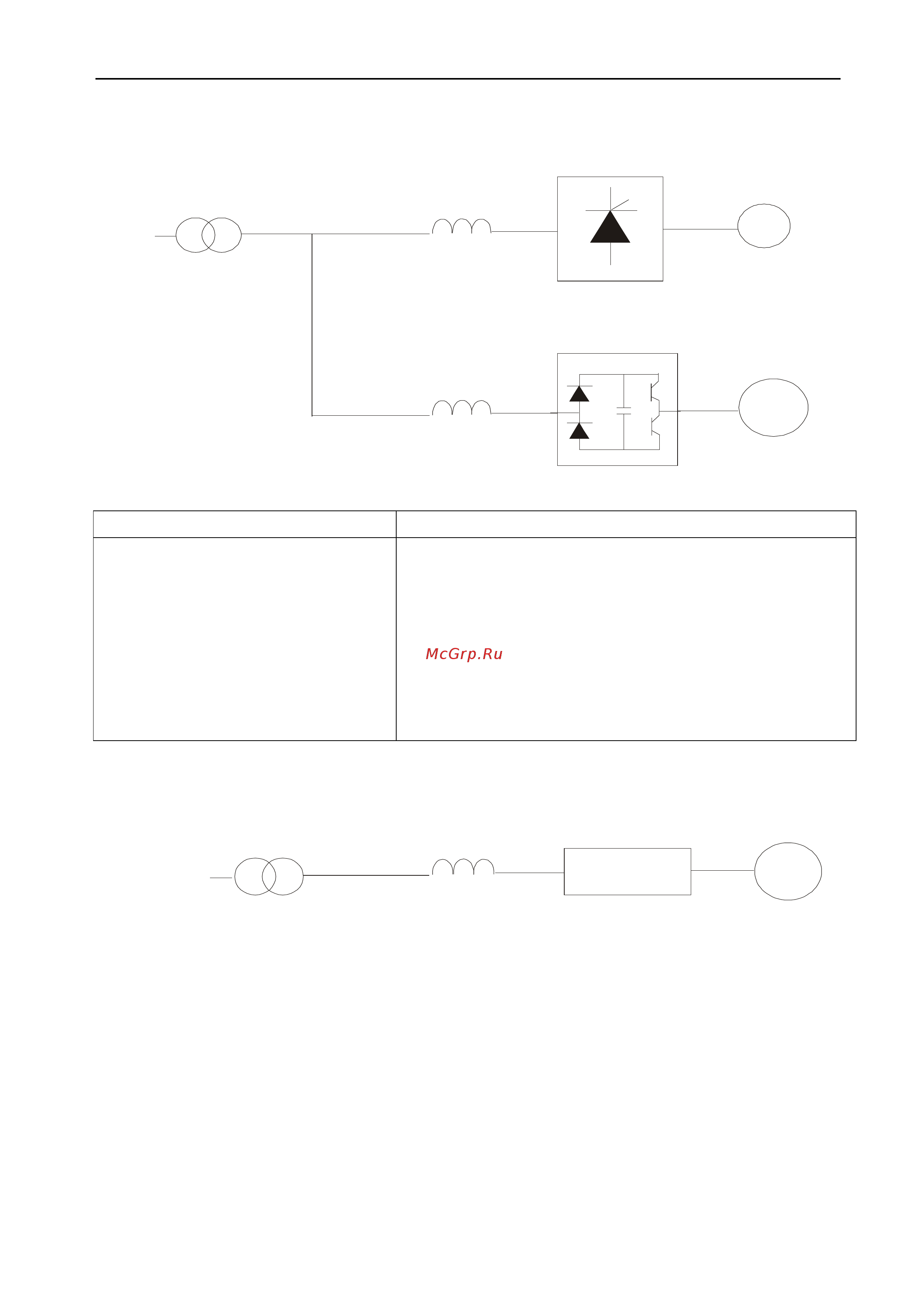

РЭ серии VFD-VL Приложение B. Аксессуары.
- 175 -
Схема подключения.
DC
power
reactor
reactor
AC motor drive
motor
silicon rectifier
Применение 3
Пояснение
Сетевой дроссель используется
также для повышения
коэффициента мощности,
уменьшения гармоник и для
обеспечения защиты ПЧ при
некачественной сети, при
мощности источника более 500
кВА или превышении мощности
ПЧ более чем в 6 раз.
При большой мощности источника питания,
сопротивление линии питания может быть очень
малым, а ток заряда конденсаторов очень
большим, что может вывести из строя входной
выпрямитель ПЧ.
Схема подключения.
large-capacity
power
reactor
small-capacity
AC motor drive
motor
