РЭ серии VFD-VL ГЛАВА 1. Общие сведения
- 8 -

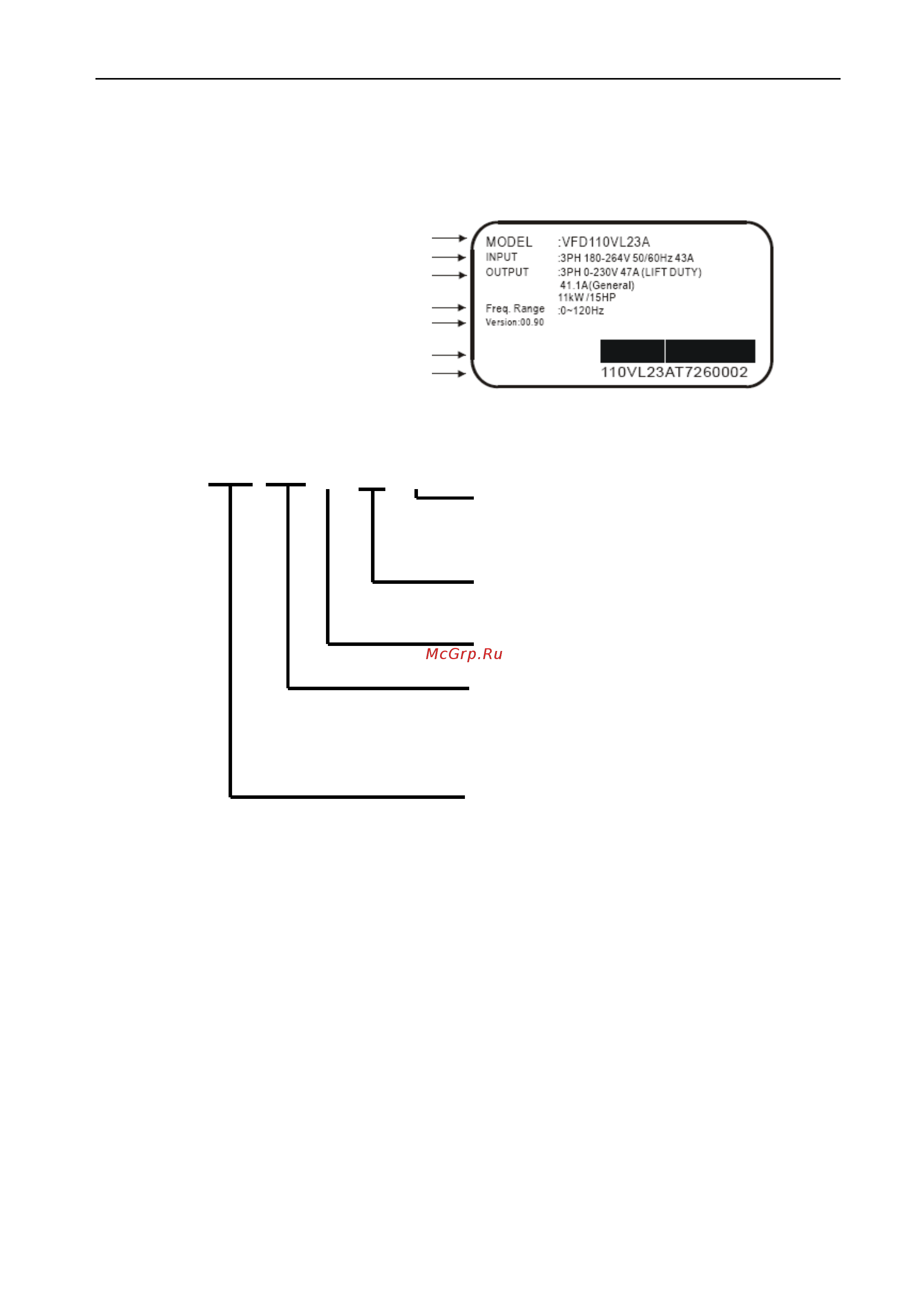

1.1.1 Заводская табличка ПЧ.
Пример заводской таблички для ПЧ серии VFD-VL на 11кВт (15HP) 3 фазы 230 VAC
приведен ниже.
1.1.2 Обозначение модели.
VFD 110 VL 23 A
Версия исполнения
Напряжение питания
23: 230 В 3 фазы; 43: 460 В 3 фазы
Лифтовая серия VFD-VL
Мощность применяемого двигателя
055: 5,5кВт (7,5НР) 150: 15кВт(20НР)
075: 7,5кВт (10НР) 185: 18,5кВт (25НР)
110: 11кВт (15НР) 220: 22кВт (30НР)
Название серии
Модель преобразователя
Входные характеристики
Выходные характеристики
Диапазон выходной частоты
Серийный номер и штрих-код
Технический Центр Теплофф
тел/факс (812)316-29-02/351-58-86
www.teploff.su
