РЭ серии VFD-VL ГЛАВА 4 программируемые параметры
- 97 -
Группа 6. Параметры защиты.
06-00
Уровень снижения напряжения Единицы: 0,1
Режимы VF, VFPG, SVC, FOCPG, TQRPG, FOCPM
Значения: для сети 230 В: 160,0 ÷ 220,0 VDC Заводское значение: 180,0
для сети 460 В: 320,0 ÷ 440,0 VDC Заводское значение: 360,0

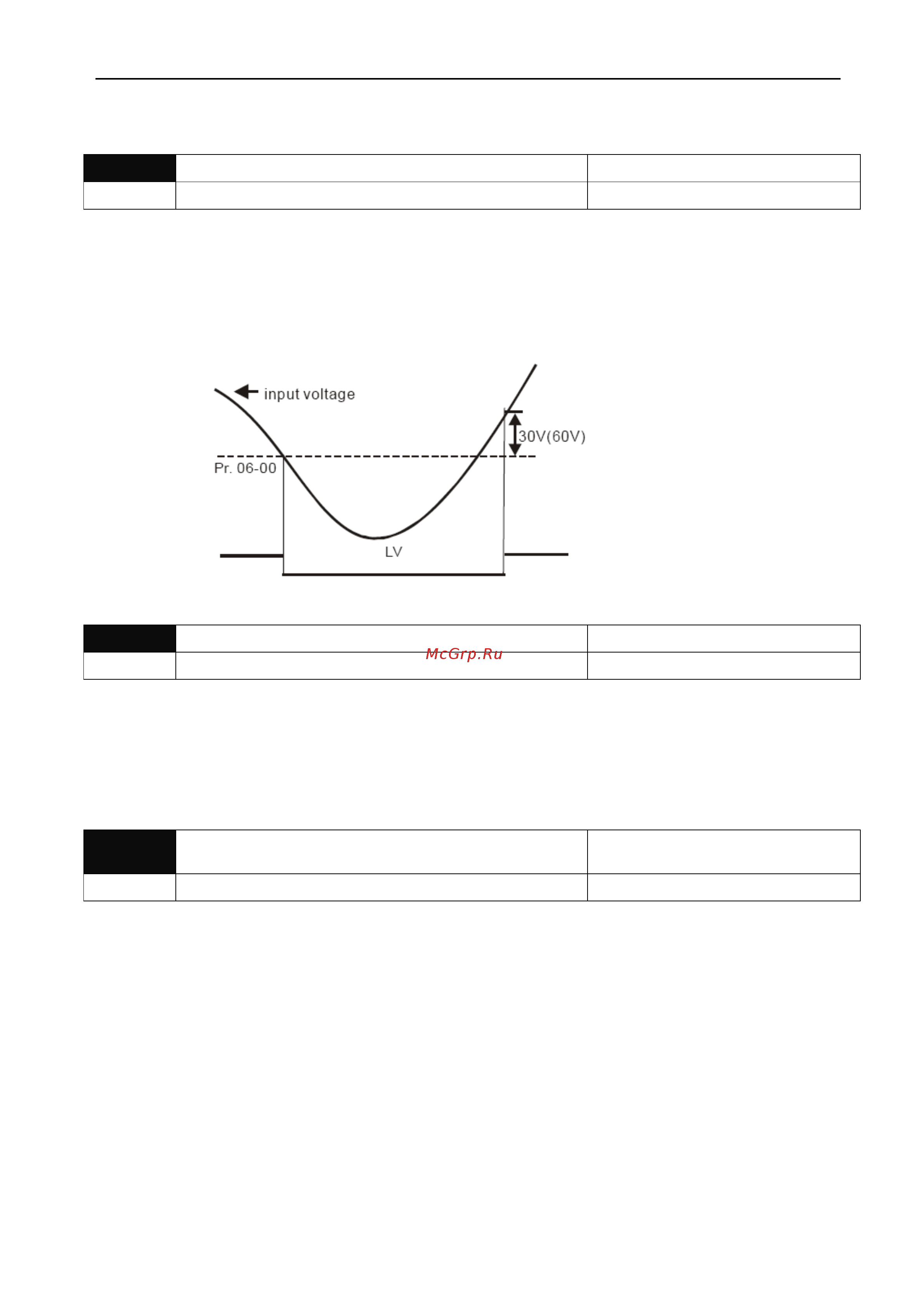

Устанавливается уровень низкого напряжения, при котором будет выведено сообщение
об ошибке «Lv».
06-01
■ Защита от пропадания фазы Единицы: 1
Режимы VF, VFPG, SVC, FOCPG, TQRPG, FOCPM Заводское значение: 0
Значения: 0: Предупреждение и продолжение работы.
Предупреждение и останов с замедлением.
Параметр используется для контроля фаз сети. Наличие фаз сети влияет на
работоспособность преобразователя и продолжительность срока службы.
06-02
■ Уровень превышения тока для
предотвращения останова при разгоне
Единицы: 1
Режимы VF, VFPG, SVC Заводское значение: 00
Значения: 00 ÷ 250 % (00: отключено)
При разгоне двигателя в зависимости от его нагрузки значение тока может превысить
допустимую величину и ПЧ отключится с сообщением об ошибке. При включении этой
функции и повышении тока двигателя при разгоне до значения, указанного в параметре
06-02, ПЧ не будет отключаться, а остановит процесс разгона и возобновит его только
после снижения тока ниже указанной величины.
