РЭ серии VFD-VL Приложение B. Аксессуары.
- 185 -

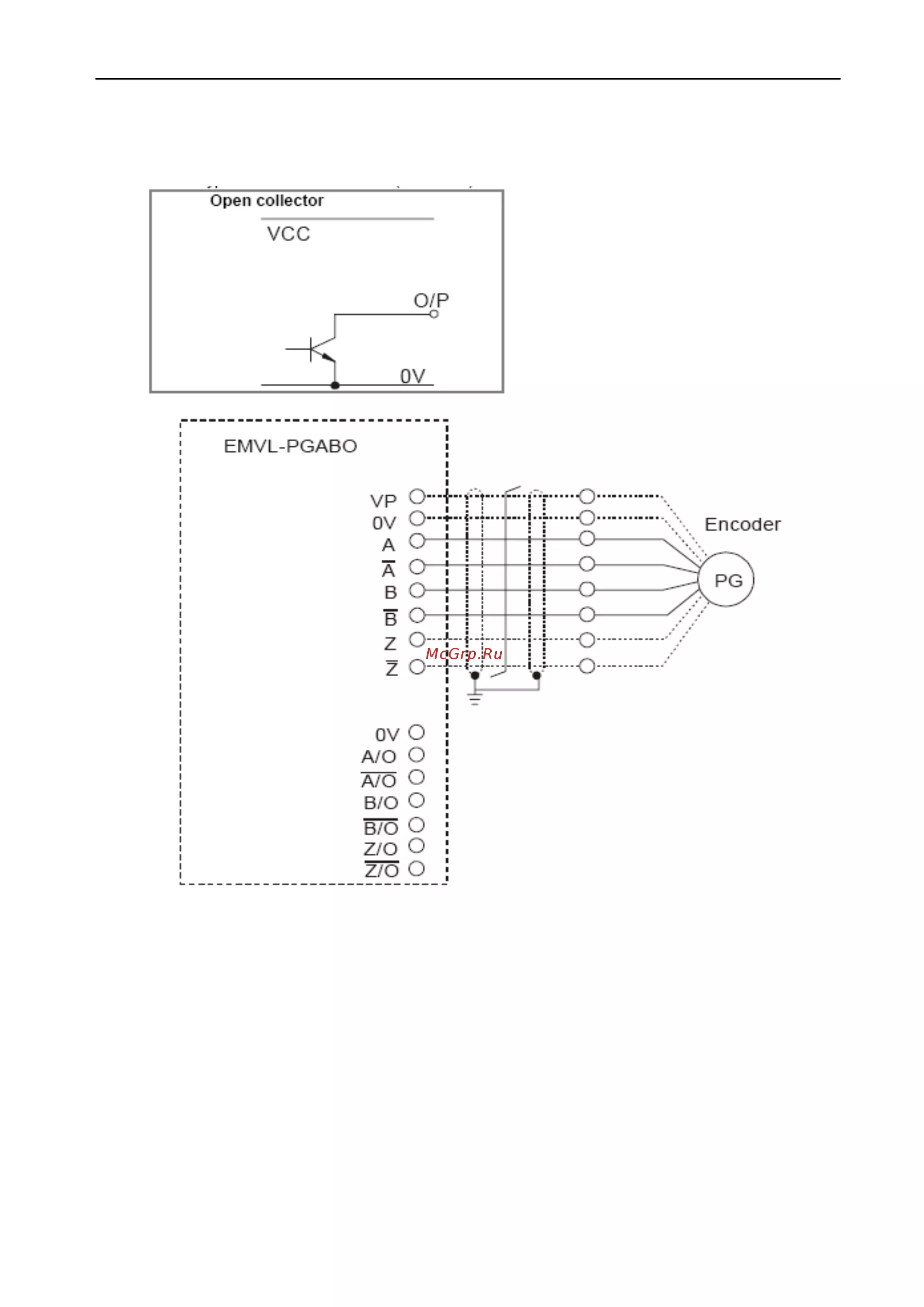

В.8.2 Плата EMVL-PGABO.
Описание контактов платы.
Контакт Описание
VP
Внутренний источник питания EMV-PGABO
Выходное напряжение: +12V
±
1 V 200mA
DCM Общая клемма для сигналов.
А, (не А)
В, (не В)
Z, (не Z)
Входной сигнал для открытого коллектора. Максимальная частота
сигнала 100 кГц.
А/O, (не А/O)
В/O, (не В/O)
Z/O, (не Z/O)
Выходной сигнал. Максимальная частота сигнала 100 кГц.
Максимальная нагрузка для линейного драйвера 5 VDC, 50 мА.
Заземление.
2. Замечания по подключению.
Тип выхода энкодера Максимальная длинна кабеля Сечение провода
Выходное напряжение
50 метров
1.25mm
2
(AWG16) или выше
Технический Центр Теплофф
тел/факс (812)316-29-02/351-58-86
www.teploff.su
