РЭ серии VFD-VL Приложение B. Аксессуары.
- 178 -
В.7 Цифровой пульт KPVL-CC01.

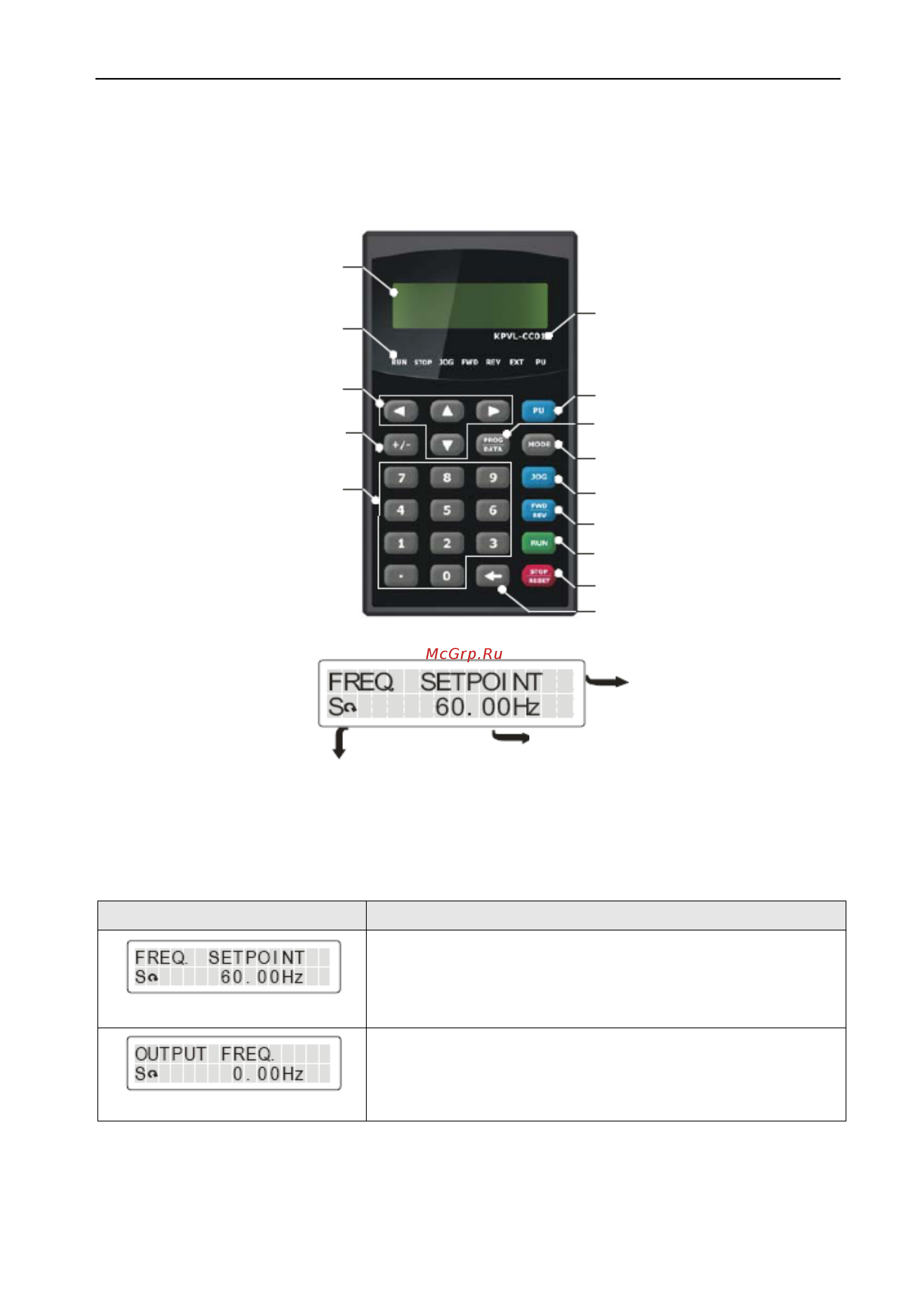

Цифровой пульт KPVL-CC01 предназначен для вывода индикации, просмотра и
изменения параметров преобразователя частоты серии VFD-VL.
B.7.1 Описание пульта KPVL-CC01
Индикация сообщения
Описание
Нажмите клавишу MODE
Индикация заданного значения частоты
Нажмите клавишу MODE
Индикация фактической частоты на выходе ПЧ (клеммы U, V,
W)
Наименование пульта
Клавиша PU переключения
управления
Клавиша PROG/DATA для
программирования
Клавиша MODE для
изменения индикации
Клавиша JOG для
включения режима JOG
Клавиша FVD/REV для
изменения вращения
Клавиша ПУСК (RUN)
Клавиша
СТОП/СБРОС
Клавиша возврата
Индикация сообщений
Индикация значения
Индикация состояния
S – Стоп ( - прямое вращение
R – Работа ) - обратное вращение
F - Ошибка
ЖК-индикатор
Значение частоты, тока,
напряжения, ошибок.
Индикаторы состояния
Клавиши перемещения
и изменения значений
Клавиша + / -
Цифровые клавиши
Индикация сообщения
Название типа пульта
Клавиша PU –
переключение
команд ПУСК СТОП от пульта
или с внешних сигналов
Клавиша PROG/DATA для
режима программирования
Клавиша MODE для изменения
типа индикации
Клавиша JOG для включения
режима JOG
Клавиша FWD/REV для
направления вращения
Клавиша ПУСК
Клавиша СТОП/СБРОС
Клавиша возврата
Технический Центр Теплофф
тел/факс (812)316-29-02/351-58-86
www.teploff.su
