РЭ серии VFD-VL ГЛАВА 2. Установка и подключение
- 22 -
4. Убедитесь в исправности изоляции применяемых кабелей, в противном случае
возможно поражение персонала электрическим током или повреждение
оборудование.
5. Работа двигателя или ПЧ вызывает различные помехи находящемуся рядом
оборудованию. Во избежание повреждения оборудования предусматривайте
ситуации при сбое работы датчиков и оборудования.
6. Выходные клеммы ПЧ U/T1, V/T2, W/T3 должны быть подключены к
соответствующим клеммам двигателя U/T1, V/T2, W/T3. Для изменения
направления вращения двигателя поменяйте любые две фазы подключения клемм
двигателя.
7. При большой длине кабеля двигателя используйте моторный дроссель.
8. Преобразователь частоты, электродвигатель, экраны кабеля должны быть по
отдельности заземлены.
9. Заземляющие проводники должны быть по возможности короткими и выполнены в
соответствии с местными правилами заземления.
10. Преобразователь не имеет встроенного тормозного резистора. При инерционной
нагрузке и уменьшении времени останова используйте внешний тормозной
резистор. Подробнее смотрите Приложение В.

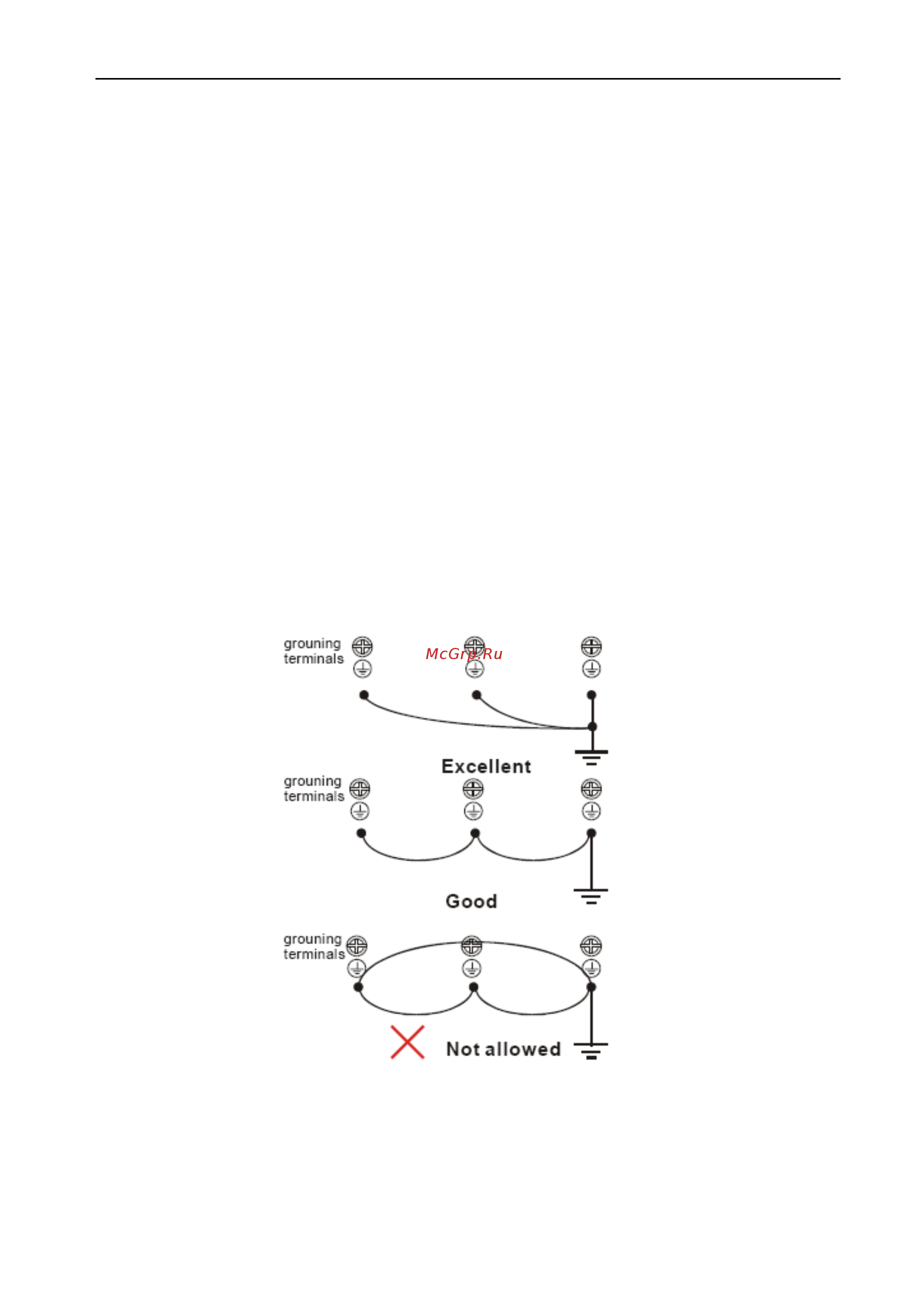

11. Допускается установка ПЧ рядом, соблюдая рекомендации по установке. Каждый
ПЧ должен быть заземлён. Избегайте образование замкнутых контуров при
заземлении.
