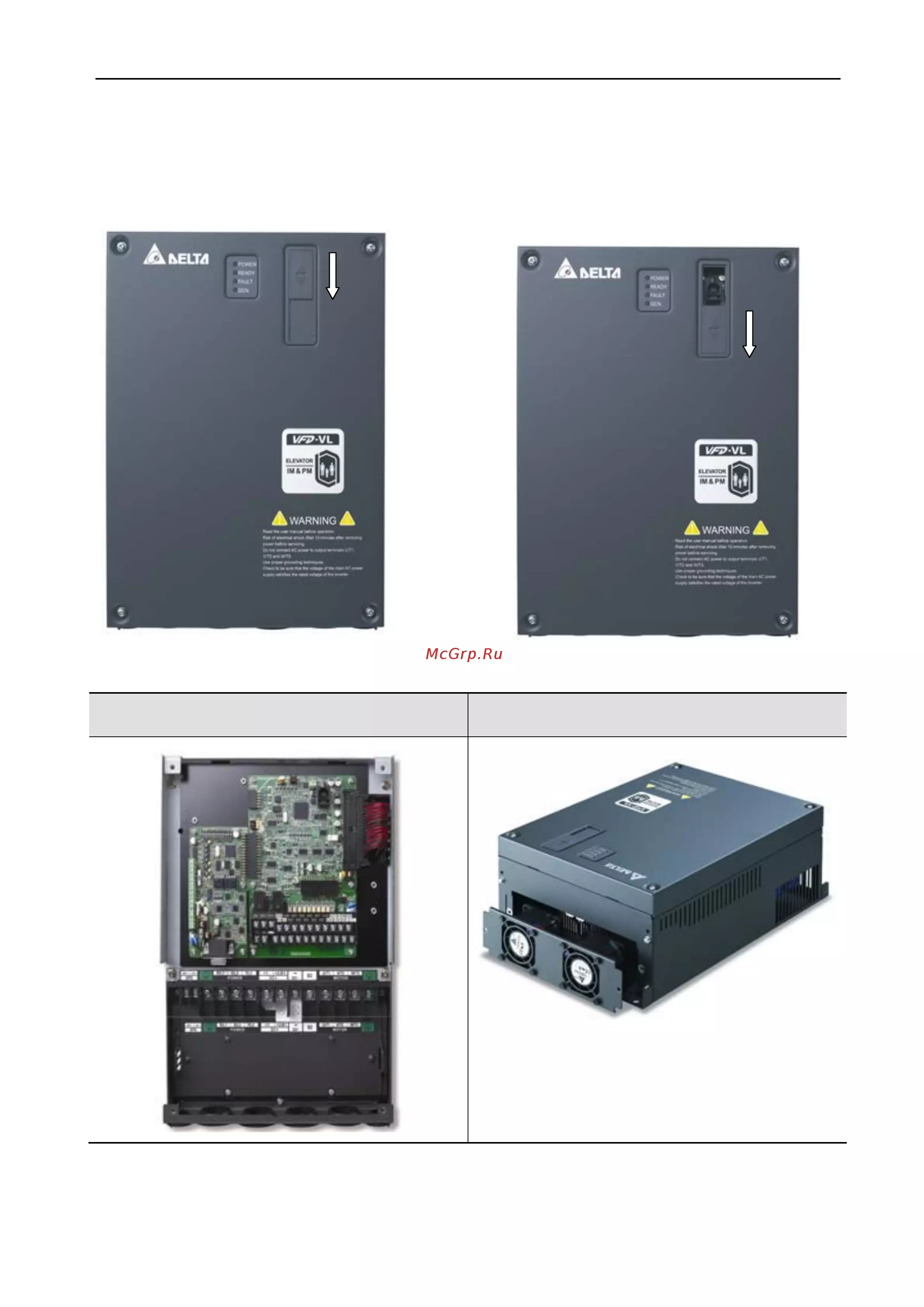

РЭ серии VFD-VL ГЛАВА 1. Общие сведения
- 11 -
1.2 Подготовка к установке и подключению.
1.2.1 Условия эксплуатации.
Установка преобразователей частоты допускается в помещениях со следующими
условиями окружающей среды:
При эксплуатации
Температура воздуха
-10 ÷ +45 ºС
Относ влажность
<90 % без образования конденсата
Атмосферное
давление
86 ÷ 106 кПа
Высота над уровнем
моря
< 1000 метров
Вибрация
< 20 Гц : 9,8 м/с
2
(1g ) макс.
20 ÷ 50 Гц : 5,88 м/с
2
(0.6g ) макс.
При хранении
Температура
-20 ÷ +60 ºС
Влажность
<90 % без образования конденсата
Атмосферное
давление
86 ÷ 106 кПа
Вибрация
< 20 Гц : 9,8 м/с
2
(1g ) макс.
20 ÷ 50 Гц : 5,88 м/с
2
(0.6g ) макс.
Степень загрязнённости
Класс 2 для промышленного оборудования

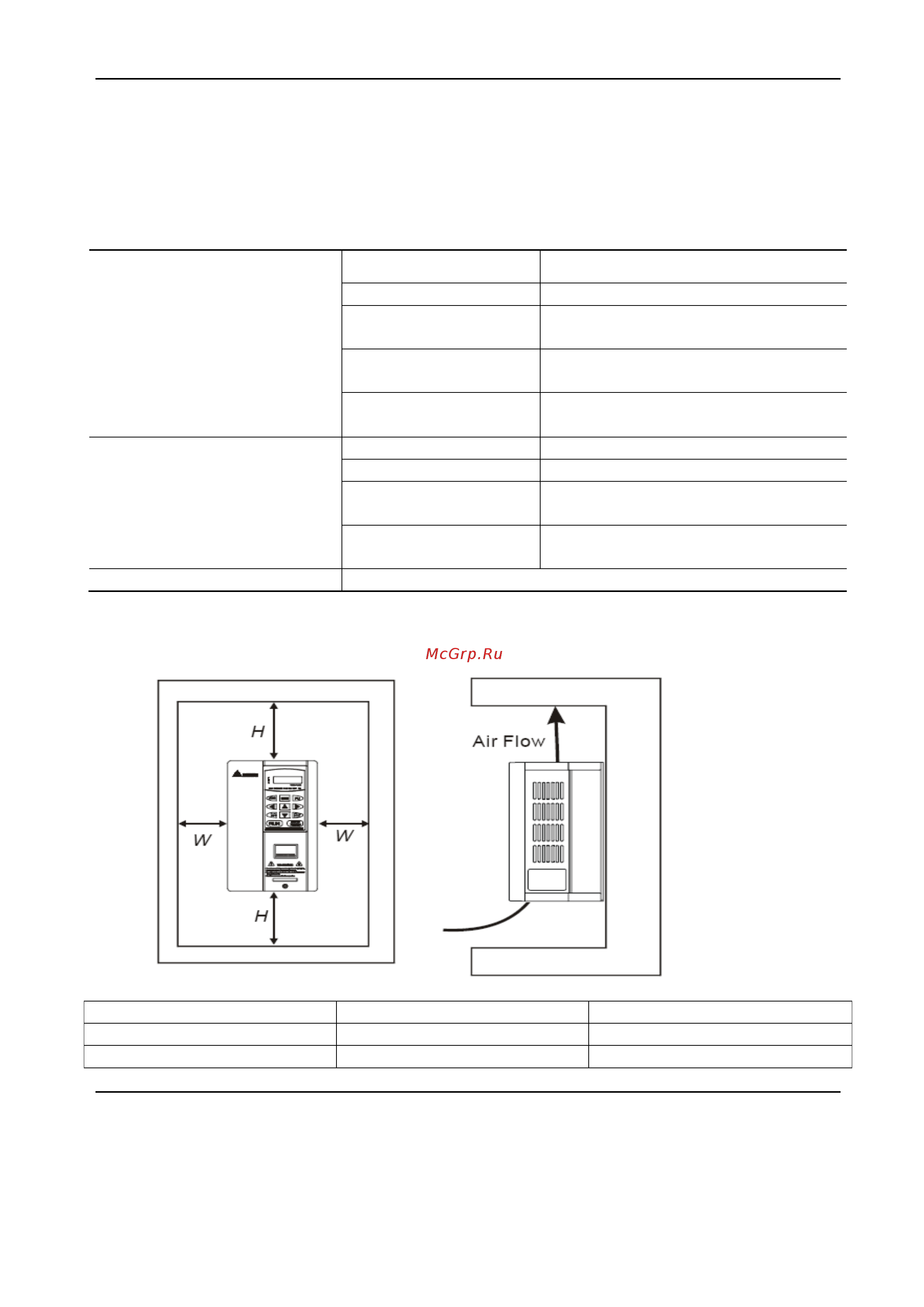

Минимальные зазоры при установке (А- установка одного ПЧ).
Диапазон мощностей, НР
W, мм (дюйм)
Н, мм (дюйм)
7,5 ÷ 15 НР
75 (3)
175 (7)
20 ÷ 30 НР
75 (3)
200 (8)
