РЭ серии VFD-VL ГЛАВА 2. Установка и подключение
- 27 -

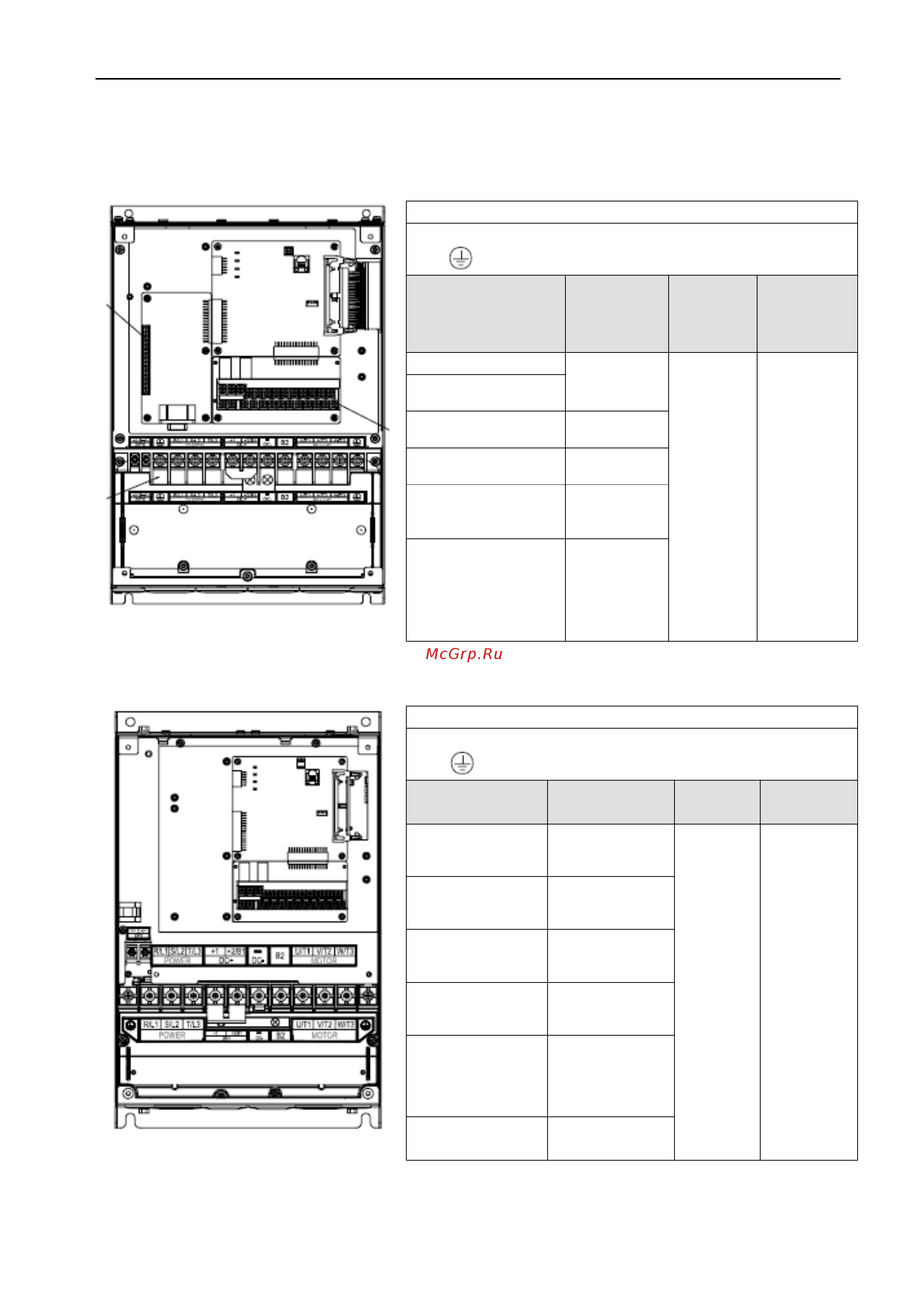

2.3.2 Силовые клеммы.
Габарит C
Обозначение силовых клемм
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, +1, +2/B1, (-),
В2,
Модель Провод
Момент
затяжки
Тип
провода
VFD055VL23A
8 AWG
8.4 мм
2
30
кгс*см
Только
Медный,
75ºС
VFD075VL23A
VFD055VL43A
12-10 AWG
3.3-5.3 мм
2
VFD075VL43A
10AWG
5.3 мм
2
VFD110VL23A
6 – 2 AWG
13,3-33,6мм
2
VFD110VL43A
8 – 2 AWG
8.4-33.6 мм
2
Габарит D
Обозначение силовых клемм
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, +1, +2/В1, В2,
(-),
Модель Провод
Момент
затяжки
Тип
провода
VFD150VL43A
8 - 2 AWG
(8,4 – 33,6 мм
2
)
30
кгс*см
Только
Медный,
75ºС
VFD150VL23A
3 – 2 AWG
(26,7 – 33,6 мм
2
)
VFD185VL23A
2 AWG
(33,6мм
2
)
VFD185VL43A
4-2 AWG
(21,2-33,6мм
2
)
VFD220VL43A
4 – 2 AWG
(21,2 – 33,6 мм
2
)
VFD220VL23A
2 AWG
(33,6мм
2
)
Технический Центр Теплофф
тел/факс (812)316-29-02/351-58-86
www.teploff.su
