РЭ серии VFD-VL Приложение B. Аксессуары.
- 174 -

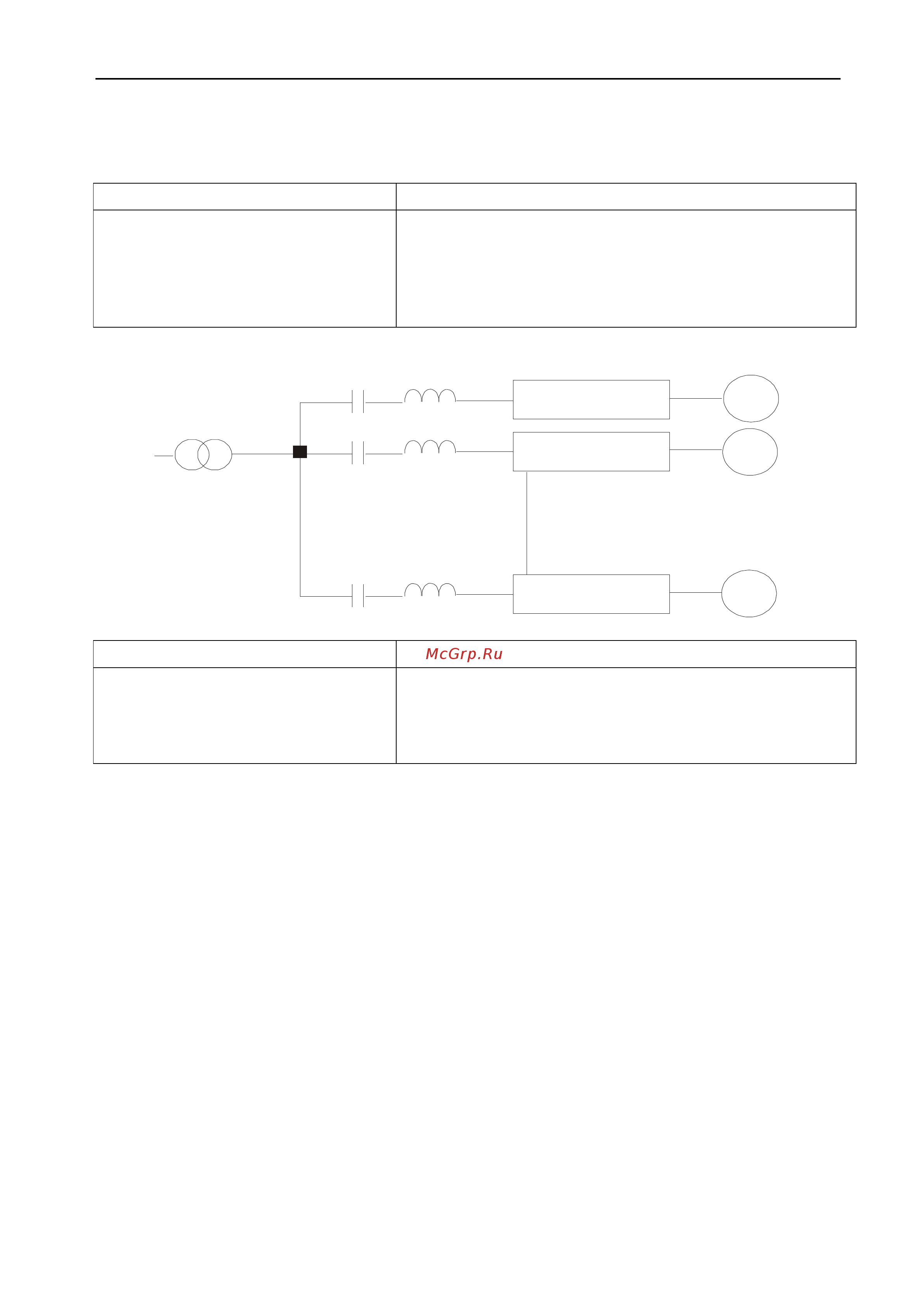

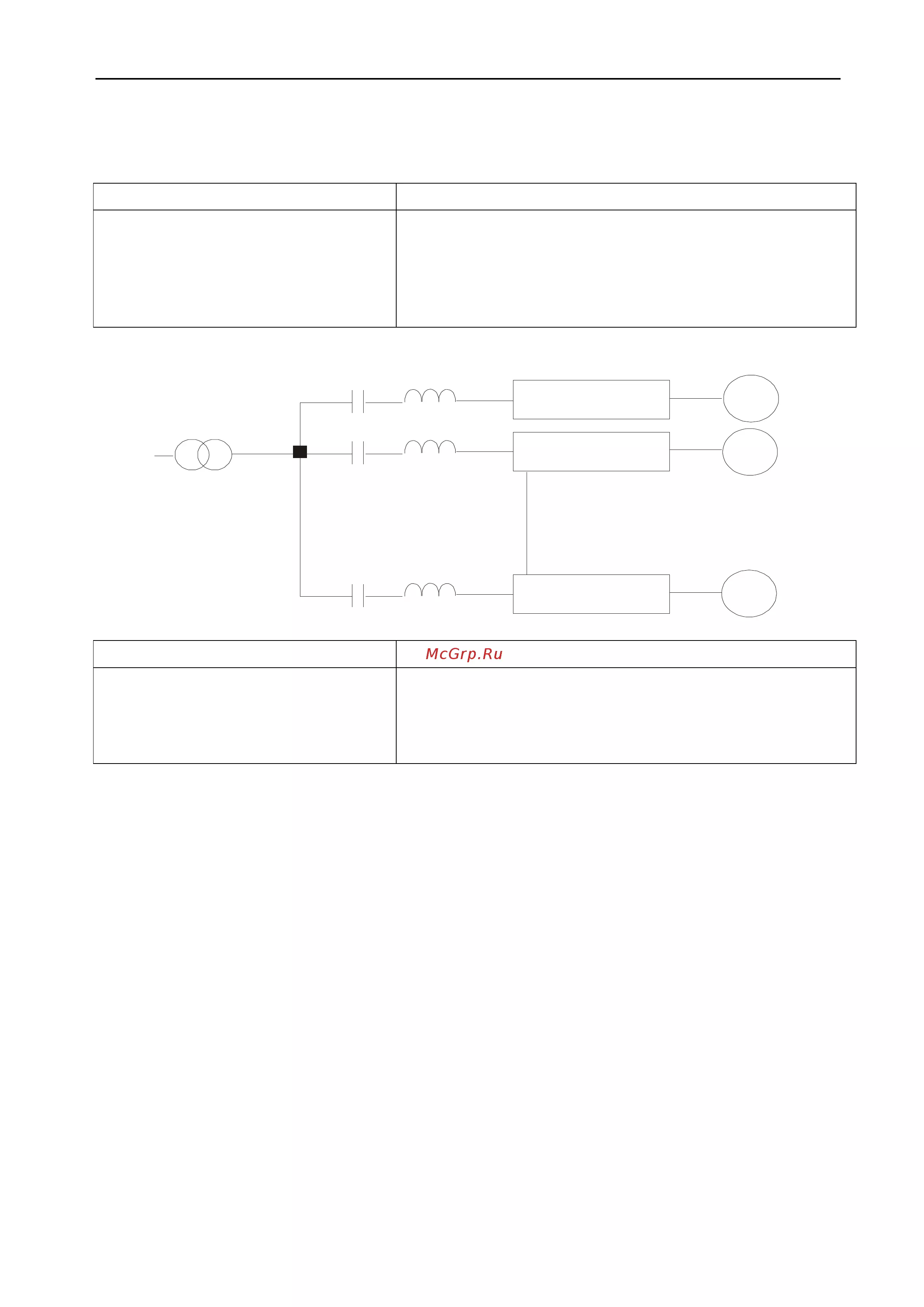

В.4.3 Применение сетевых дросселей.
Применение 1
Пояснение
При подключении к одной и той
же сети нескольких мощных
потребителей, например
электродвигателей.
При работе преобразователя, напряжение сети
может иметь резкие провалы и скачки из-за
подключения других потребителей. При этом
зарядный ток силовых конденсаторов может
достигать опасных для выпрямителя значений.
Схема подключения дросселей.
M1
M2
Mn
reactor
AC motor drive
AC motor drive
AC motor drive
motor
motor
motor

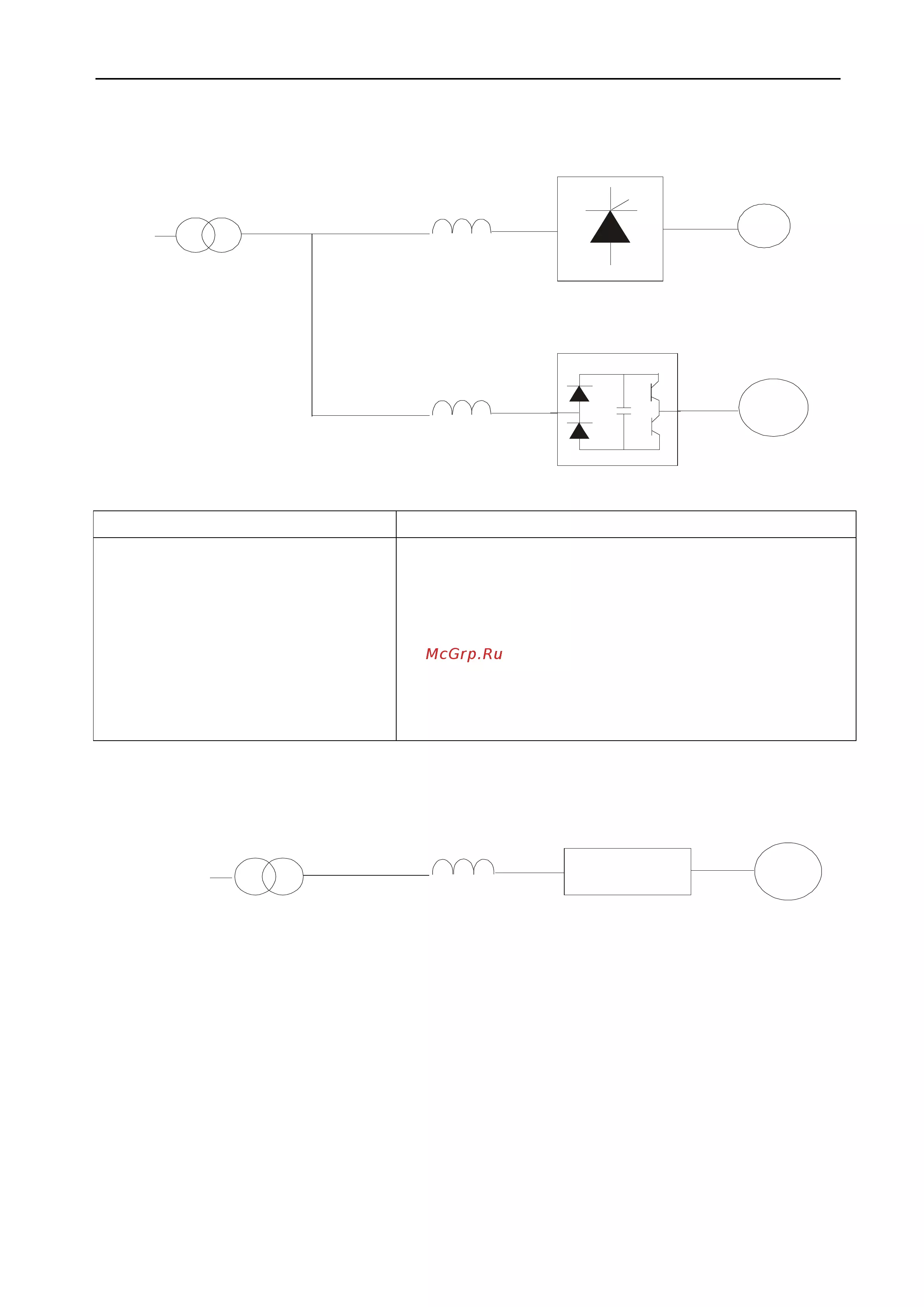

Применение 2
Пояснение
При подключении к одной и той
же сети мощных тиристорных
выпрямителей.
При работе работе тиристорных выпрямителей, в
сети могут возникать выбросы напряжения
значительной величины, что может повредить
входные цепи преобразователя.
Технический Центр Теплофф
тел/факс (812)316-29-02/351-58-86
www.teploff.su
