РЭ серии VFD-VL ГЛАВА 5 Поиск неисправностей.
- 145 -

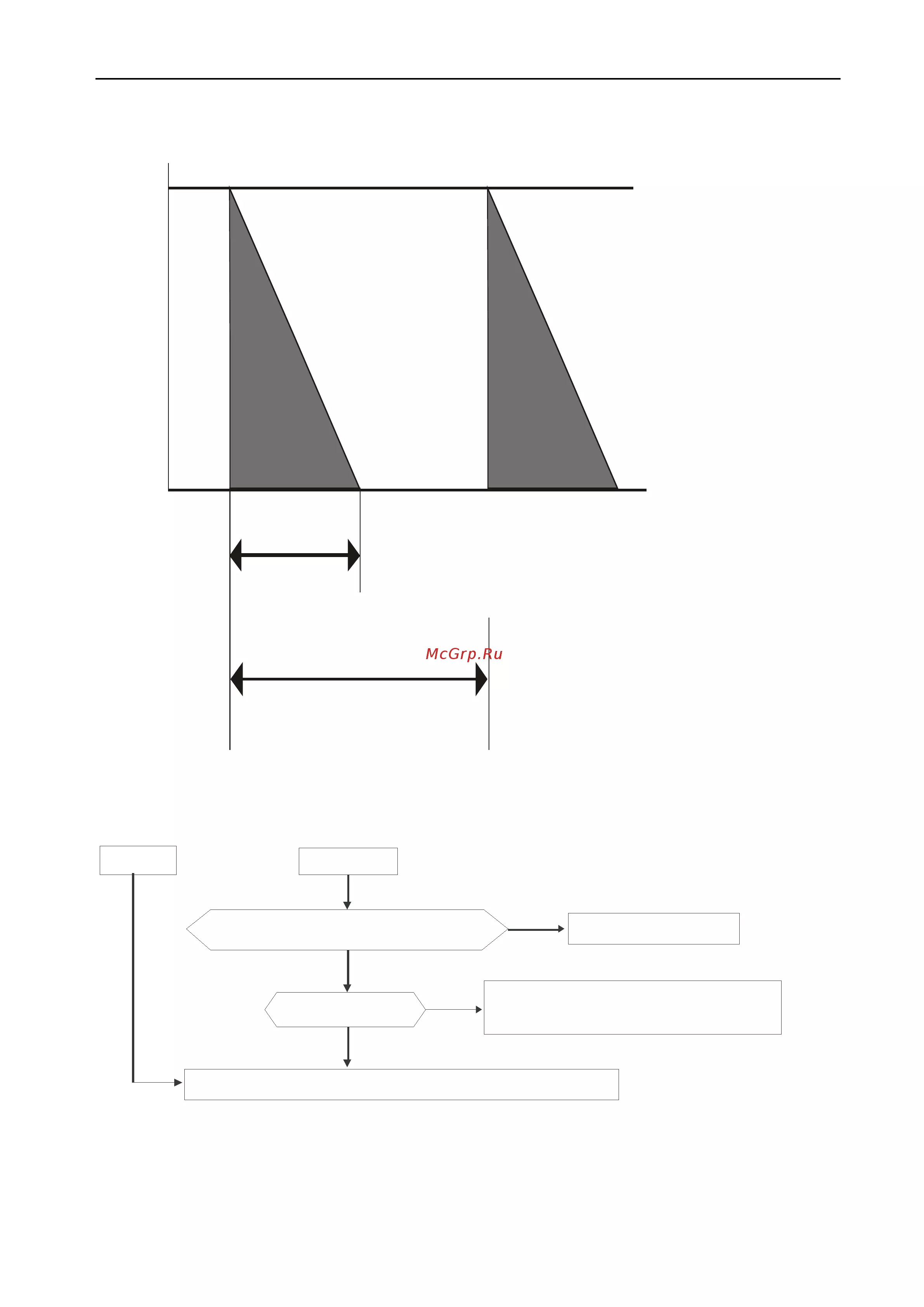

Неисправность цифрового пульта KPVL-CC01.
Нет индикации или
Перезапустите ПЧ
Нет
Да
Да
Нет
Да
Индикация правильная ?
ПЧ исправен
Проверьте соединение разъёма
и наличие помех
Пульт подключен правильно,
имеются ли помехи
Возможен сбой в работе ПЧ .
Обратитесь к поставщику.
некорректная индикация
Пропадание фазы. (PHL).
Пропадание фазы
Нет
Да
Соединение клемм нормальное R, S, T
Подк лючи те все
фазы
Винтовые соединения исправны
Затя н и те со еди н ен ия
Возможен сбой в работе ПЧ или повышенный уровень
помех. Обратитесь к поставщику..
Нет
Да
Да
Проверьте соединения
Дисбаланс входного напряжения
Пр о
и исправност ь ист очник а
питания
Нет
