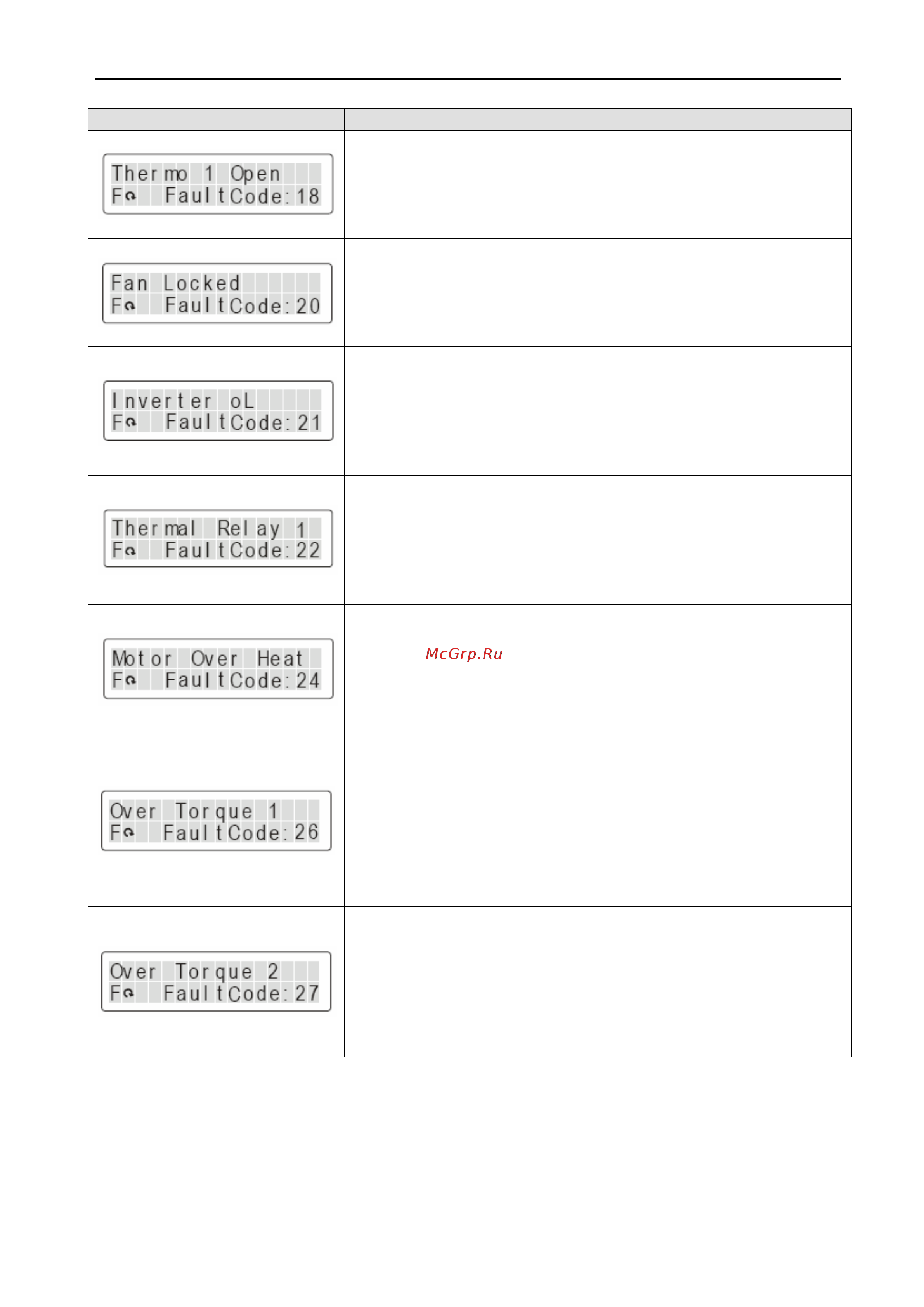

РЭ серии VFD-VL Глава 6 Коды ошибок.
- 155 -
Описание ошибки
Возможное устранение
Неисправность определения перегрева «OH1»
Обратитесь к поставщику
Неисправность работы вентилятора
Способы устранения:
Проверьте вращение вентилятора.
Обратитесь к поставщику.
Перегрузка.
ПЧ выдерживает перегрузку 150% в течение 1 минуты
Способы устранения:
Проверьте механическую нагрузку на валу двигателя.
Используйте ПЧ большей мощности.
Перегрузка двигателя
Способы устранения:
Проверьте механическую нагрузку на валу двигателя 1.
Проверьте правильность установки параметра 05-01.
Используйте ПЧ большей мощности.
Перегрев двигателя.
Способы устранения:
Проверьте свободное вращение вала двигателя.
Проверьте условия окружающей среды.
Используйте ПЧ большей мощности.
Защита по электронному тепловому реле 1.
Способы устранения:
Проверьте, нет ли перегрузки на валу двигателя.
Проверьте правильность значения параметра 05-01.
Проверьте работу электронного теплового реле.
Используйте ПЧ большей мощности.
Защита по электронному тепловому реле 2.
Способы устранения:
Проверьте, нет ли перегрузки на валу двигателя.
Проверьте правильность значения параметра 05-01.
Проверьте работу электронного теплового реле.
Используйте ПЧ большей мощности.
