![Delta Electronics VFD022ED21S Инструкция по эксплуатации онлайн [157/200] 460310](/views2/1568217/page157/bg9d.png)

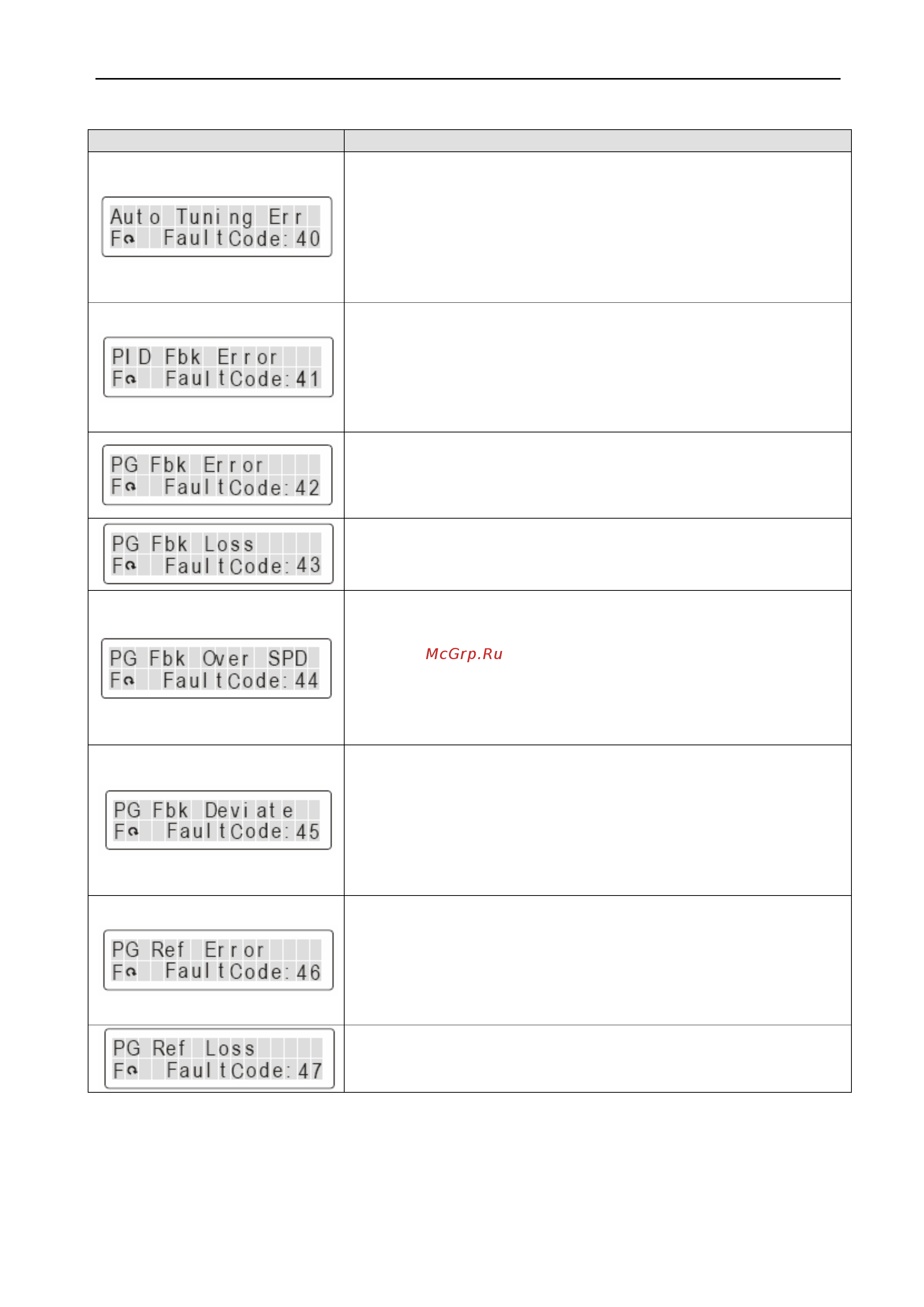

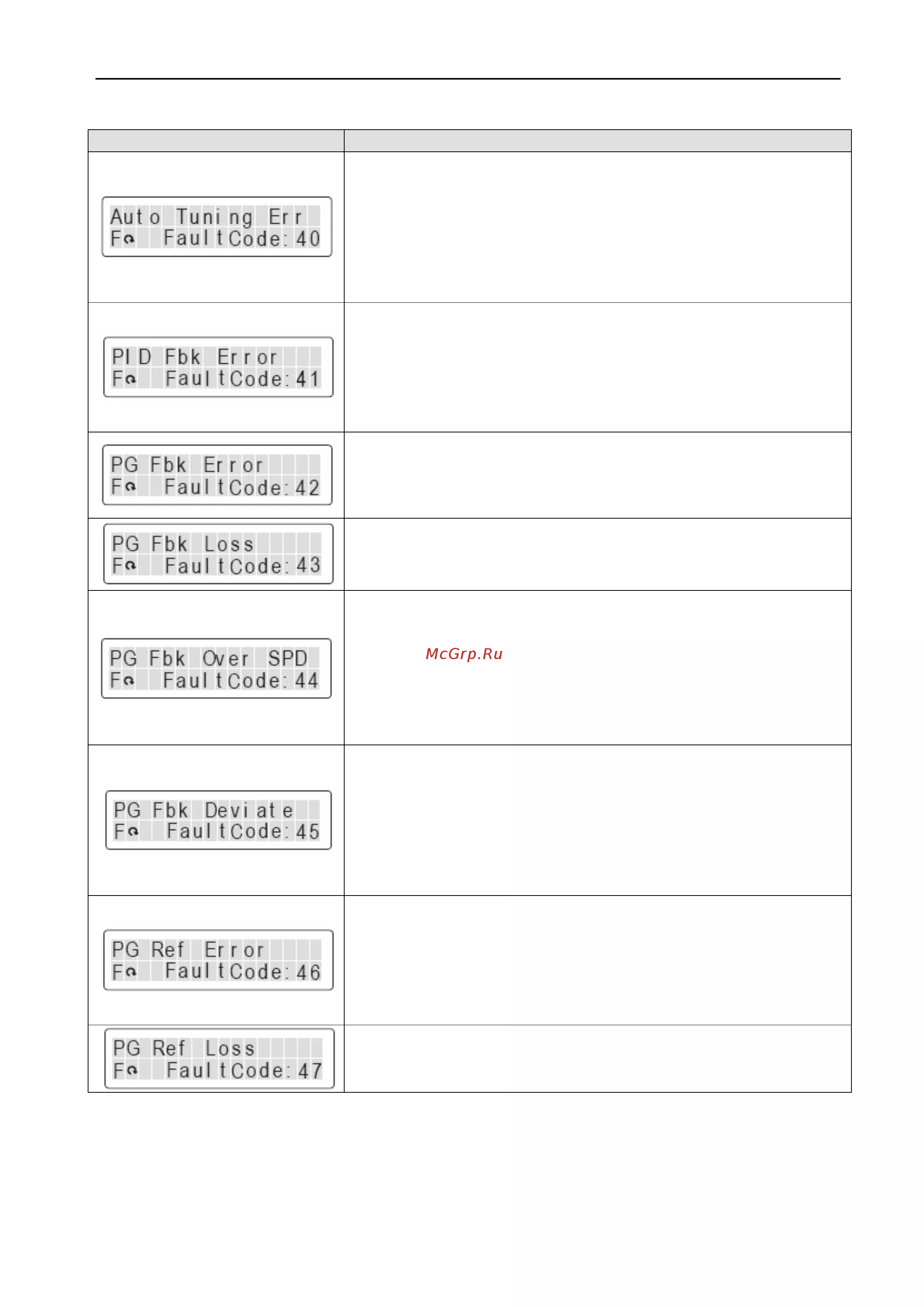

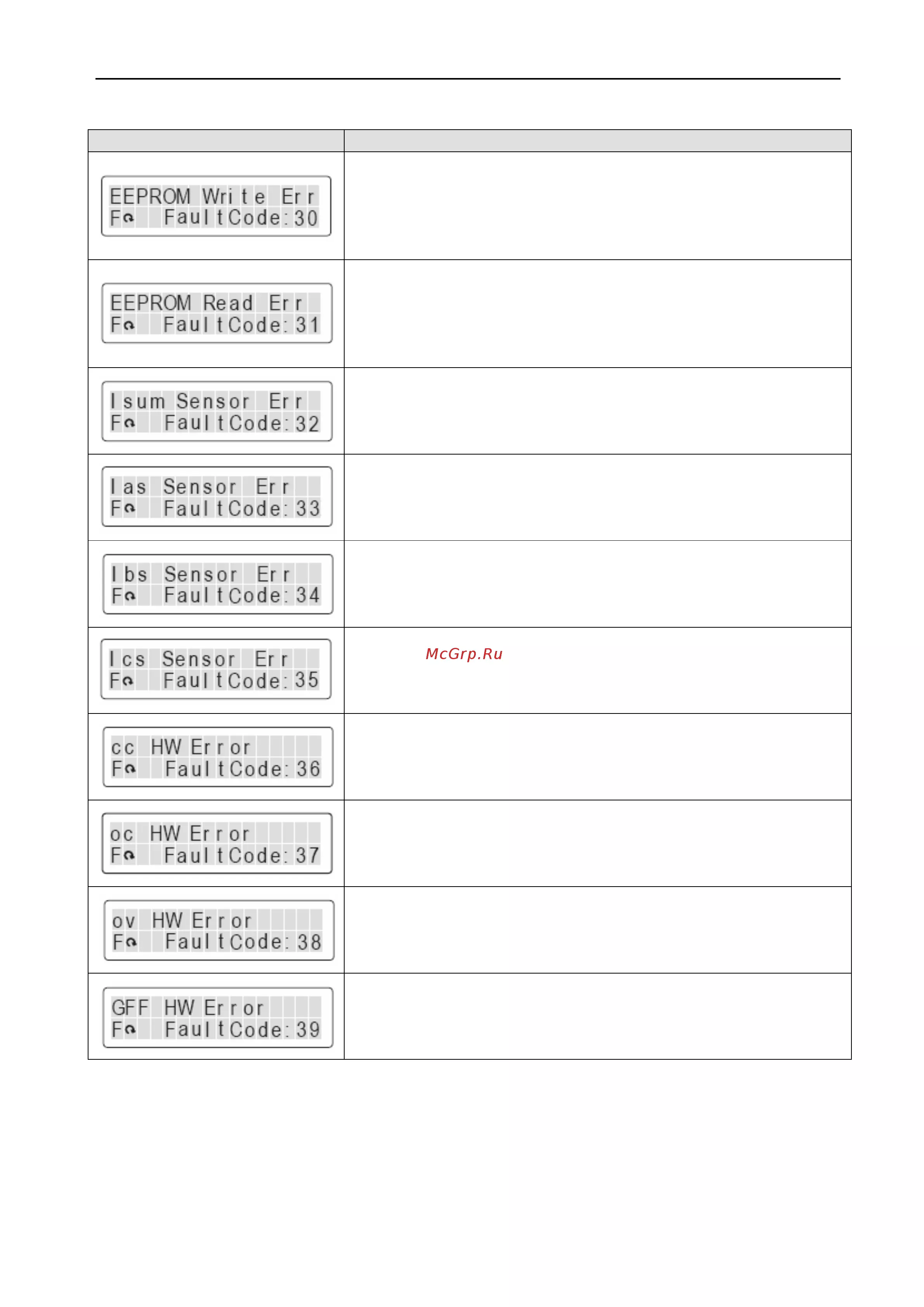

РЭ серии VFD-VL Глава 6 Коды ошибок.
- 157 -
Описание ошибки
Возможное устранение
Ошибка при автонастройке
Способы устранения:
Проверьте правильность подключения двигателя
Проверьте соответствие мощности двигателя и ПЧ,
правильность установки параметров.
Повторите автонастройку.
Ошибка сигнала обратной связи ПИД регулятора/
Способы устранения:
Проверьте электрические соединения и проводку сигнала
обратной связи.
Проверьте значение параметров ПИД регулятора.
Ошибка сигнала обратной связи энкодера (платы PG)
Способы устранения:
Проверьте установку параметров 10-00 и 10-01.
Пропадание сигнала обратной связи энкодера (платы
PG)
Проверьте соединение с энкодером.
Останов сигнала обратной связи энкодера (платы PG)
Способы устранения:
• Проверьте соединение с энкодером.
• Проверьте значения параметров PI и времени
замедления.
•
Обратитесь к поставщику.
Ошибка спящего режима по сигналу энкодера (PG)
Способы устранения:
Проверьте соединение с энкодером.
Проверьте значения параметров PI и времени
замедления.
Обратитесь к поставщику.
Ошибка входного импульсного сигнала
Способы устранения:
Проверьте соединение с входным импульсным
источником
Обратитесь к поставщику.
Пропадание входного импульсного сигнала
Проверьте соединение с источником сигнала
Проверьте, чтобы сигнал был не менее 4 мА

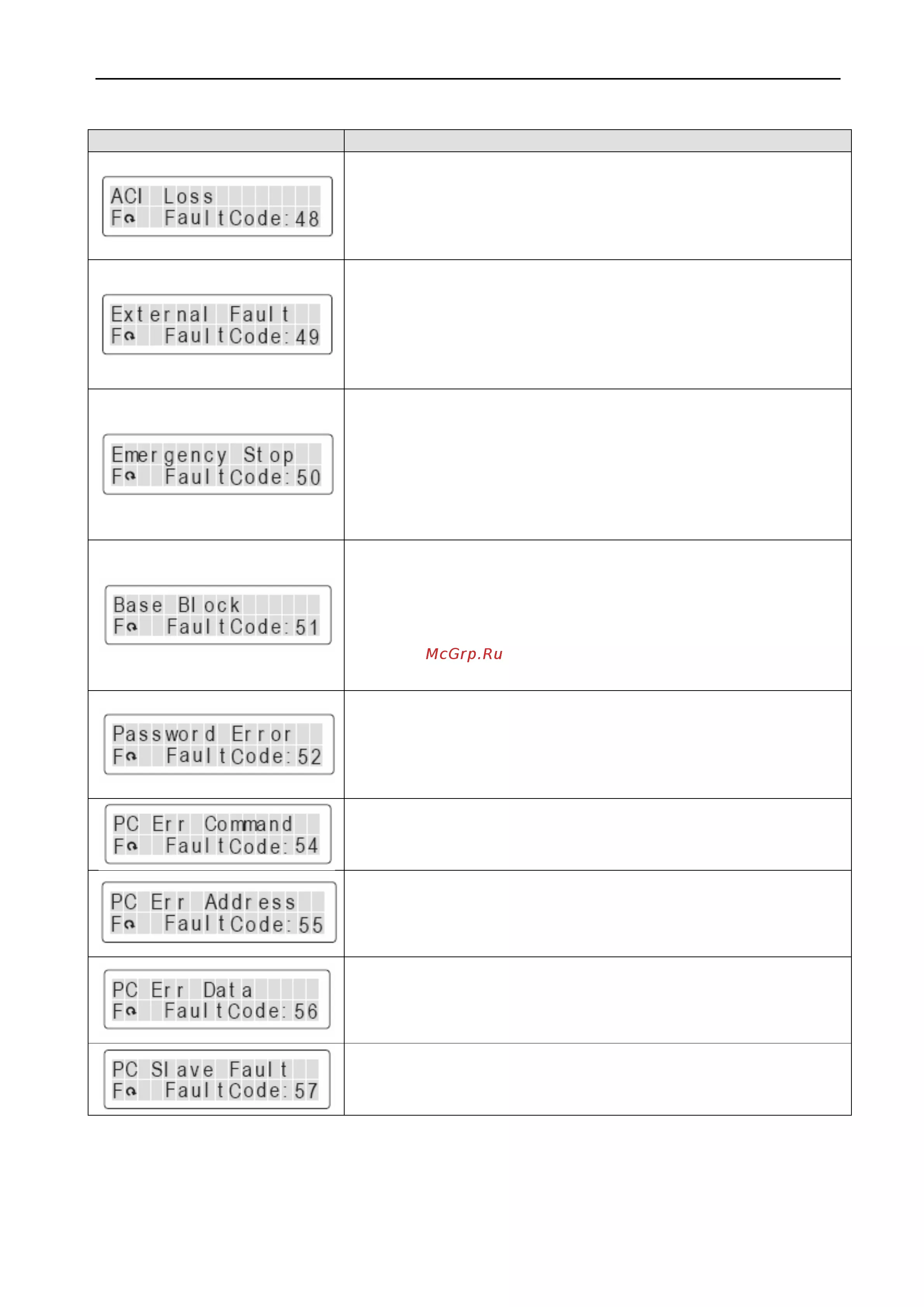

Технический Центр Теплофф
тел/факс (812)316-29-02/351-58-86
www.teploff.su
