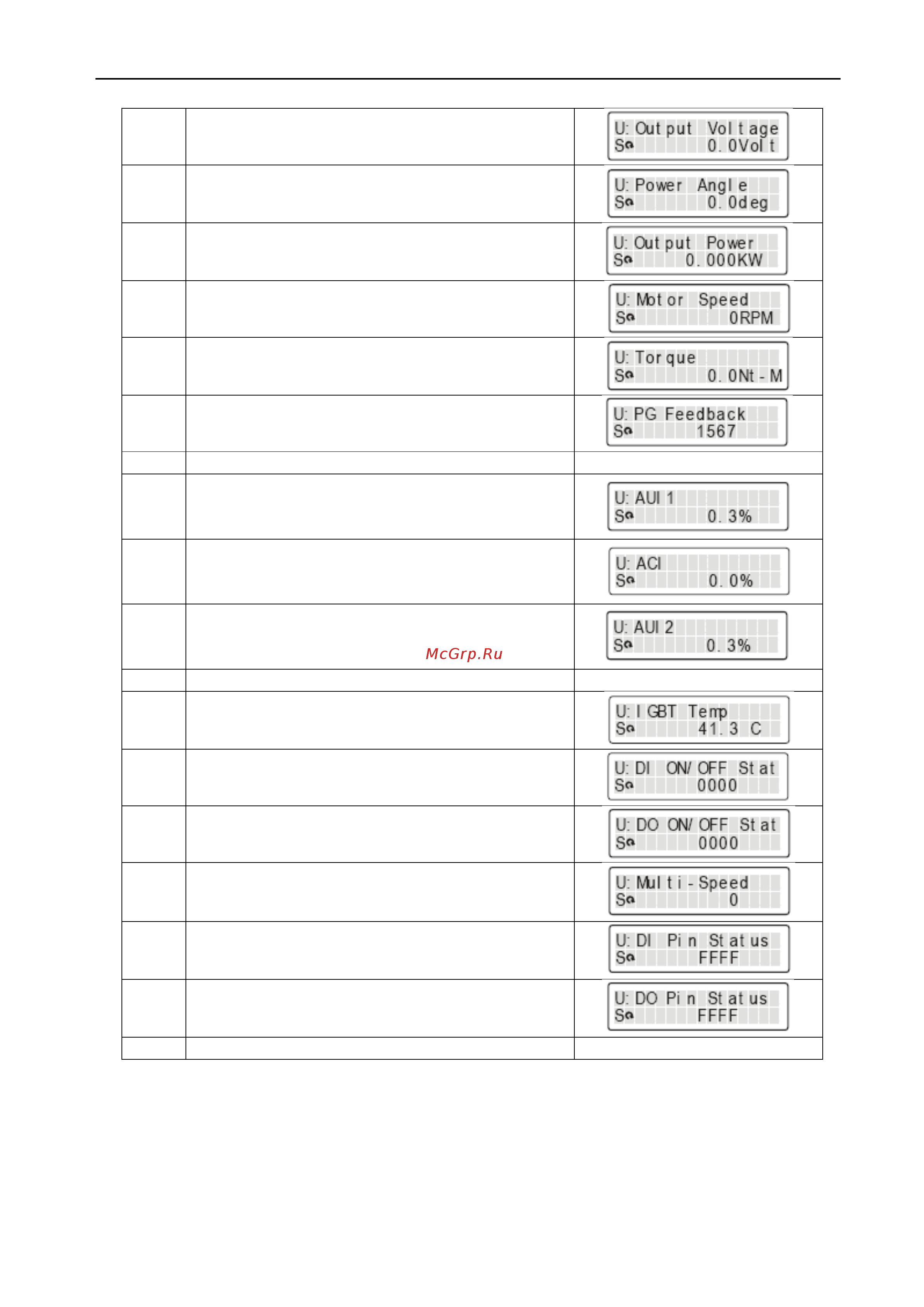

РЭ серии VFD-VL ГЛАВА 4 программируемые параметры
- 62 -

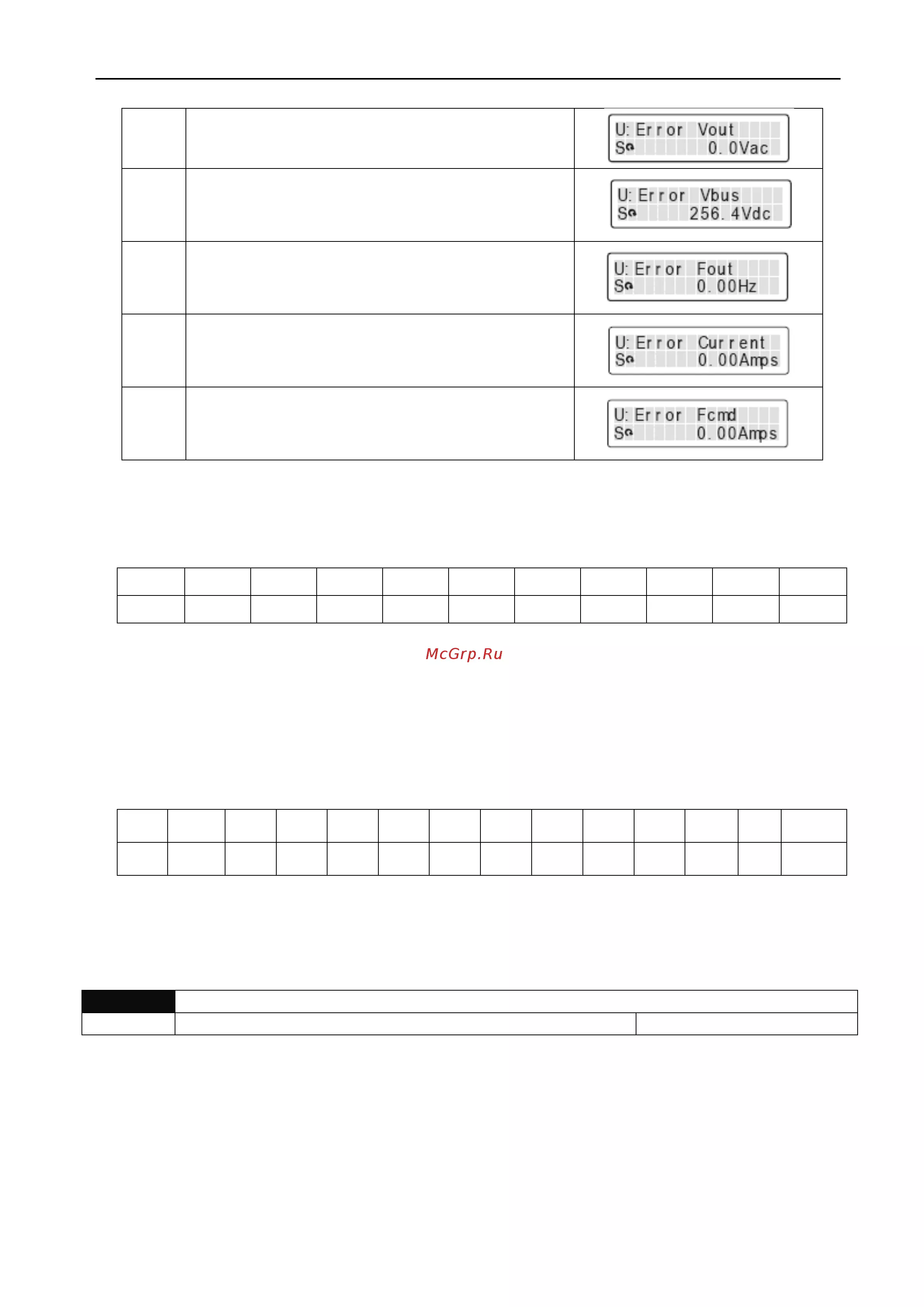

4 Выходное напряжение (клеммы U, V, W)
5
Значение коэффициента мощности (клеммы
U, V, W)
6
Значение выходной мощности (клеммы U, V,
W)
7
Значение скорости двигателя в об/мин.
(Только при использовании платы PG).
8
Значение момента в Н х м как отношение к
току
9 Положение датчика PG
10
Зарезервирован
11
Значение аналогового сигнала на входе AUI1
в %. Сигнал от 0 до 10 В отображается как от
0 до 100 %.
12
Значение аналогового сигнала на входе ACI в
%. Сигнал 4÷20 мА / 0÷10 В отображается
как от 0 до 100 %.
13
Значение аналогового сигнала на входе AUI2
в %. Сигнал от -10 В до +10 В отображается
как от 0 до 100 %.
14
Зарезервировано.
15 Значение температуры IGBT в ºС.
16 Индикация состояния дискретных входов (i)
17 Индикация состояния дискретных выходов (о)
18 Значение скорости пошагового режима
19
Состояние входов CPU от состояния входов
(i)
20
Состояние выходов CPU соответствующих
выходов (о)
21 - 23
Зарезервированы
Технический Центр Теплофф
тел/факс (812)316-29-02/351-58-86
www.teploff.su
