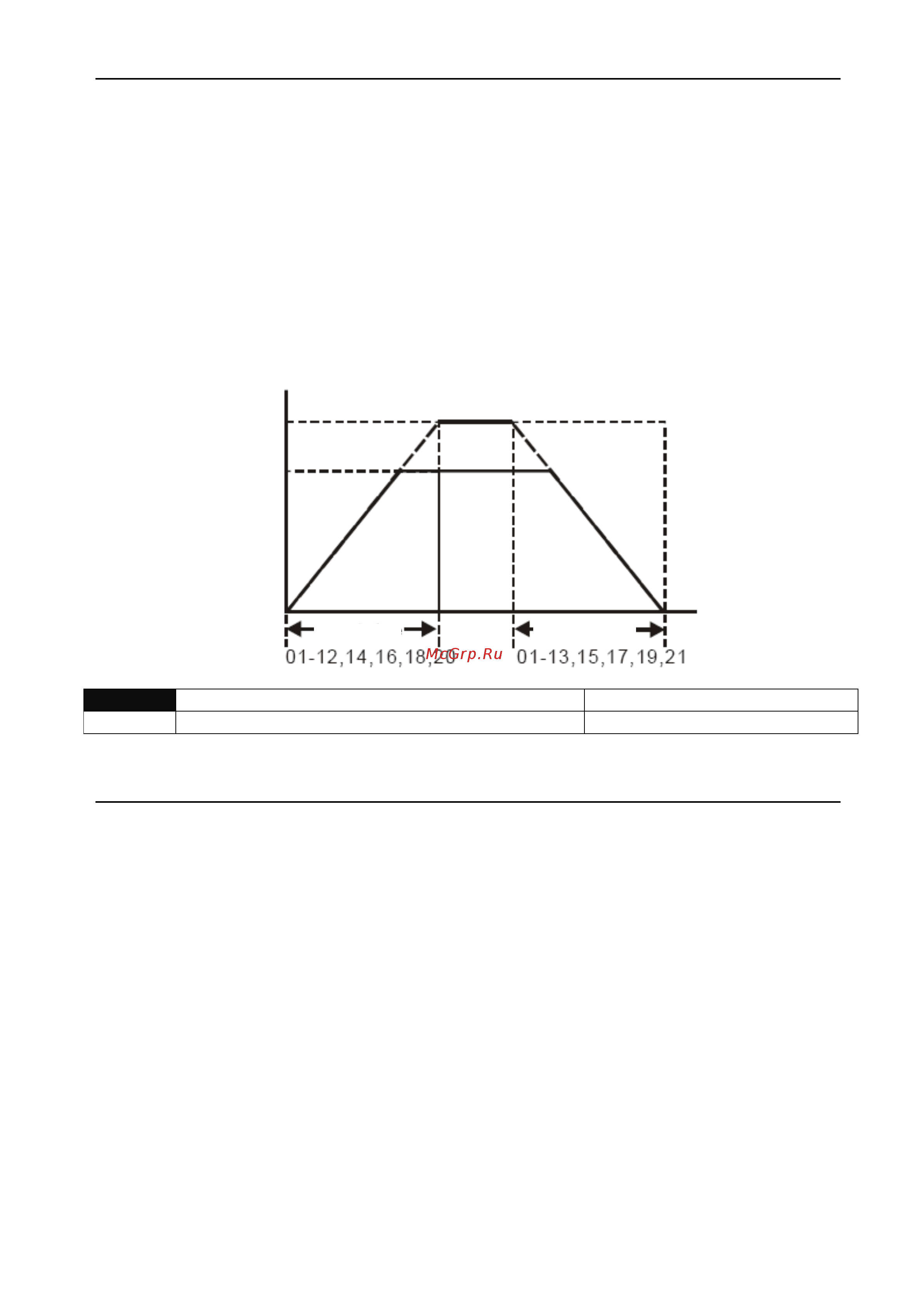

РЭ серии VFD-VL ГЛАВА 4 программируемые параметры
- 71 -
Время замедления устанавливает время, за которое электродвигатель замедлится от
максимальной частоты (01-00) до нулевой частоты.
Значение времени разгона и замедления не действуют при выборе автоматического
разгона/замедления.
Времена разгона/замедления (1,2,3,4) выбираются дискретными входами. Смотрите
подобнее функции дискретных входов (02-01 ÷ 02-30).
Большое значение нагрузки или большое значение момента инерции нагрузки могут
увеличивать фактическое значение времени разгона / замедления при выборе функции
предотвращения останова при срабатывании защиты.
01-22
■ Частота режима JOG
Единицы: 0,01
Режимы
VF, VFPG, SVC, FOCPG, TQRPG, FOCPM
Заводское значение: 6,00
Значения: 0,00 ÷ 120,00 Гц
Режим JOG может быть включен кнопкой «JOG» с цифрового пульта или внешним
сигналом на дискретный вход. При подаче команды JOG двигатель будет разгоняться до
частоты, заданной в параметре 01-22, при снятии команды двигатель будет замедляться до
полной остановки в соответствии с временами разгона и замедления для режима JOG –
параметры 01-20 и 01-21. Команда JOG не может выполняться для уже работающего
двигателя. Соответственно при работе в режиме JOG не могут выполняться другие команды
на запуск в прямом и обратном направлении вращения, а также команда «СТОП» с
цифрового пульта.
Частота
Время
Разгон
Замедление
01-00
Макс частота
Заданная
частота
Технический Центр Теплофф
тел/факс (812)316-29-02/351-58-86
www.teploff.su
