РЭ серии VFD-VL ГЛАВА 4 программируемые параметры
- 84 -
02-25
■ Сигнальная частота 1
Единицы: 0,01
Режимы
VF, VFPG, SVC, FOCPG, FOCPM
Заводское значение: 60,00 / 50,00
02-26
■ Ширина полосы сигнальной частоты 1
Единицы: 0,01
Режимы
VF, VFPG, SVC, FOCPG, FOCPM
Заводское значение: 2,00
02-27
■ Сигнальная частота 2
Единицы: 0,01
Режимы
VF, VFPG, SVC, FOCPG, FOCPM
Заводское значение: 60,00 / 50,00
02-28
■ Ширина полосы сигнальной частоты 2
Единицы: 0,01
Режимы
VF, VFPG, SVC, FOCPG, FOCPM
Заводское значение: 2,00
Значения (02-25 ÷ 02-27): 0,00 ÷ 120,00 Гц
При достижении выходной частоты, указанной в параметрах 02-25 ÷ 02-28 будет
активизированы выходы, назначенные на соответствующие функции – значения «3» , «4»
для параметров 02-11÷ 02-22.
02-29
Задержка отключения тормоза при пуске
Единицы: 0,001
Режимы
VF, VFPG, SVC, FOCPG, TQRPG, FOCPM
Заводское значение : 0,250
02-30
Задержка включения тормоза при остановке
Единицы: 0,001
Режимы
VF, VFPG, SVC, FOCPG, TQRPG, FOCPM
Заводское значение : 0,250
Значения: 0,000 ÷ 65,000 секунд

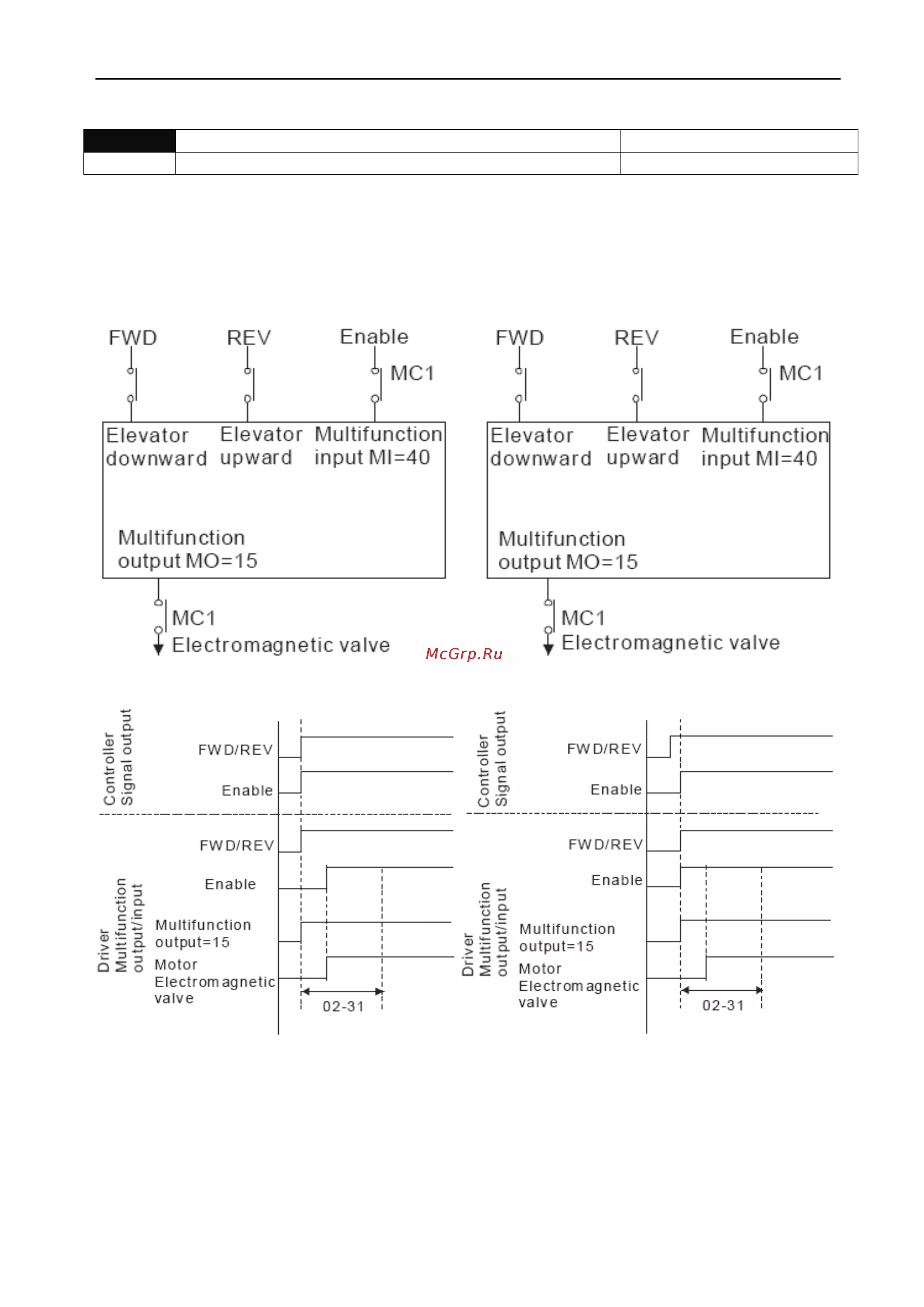

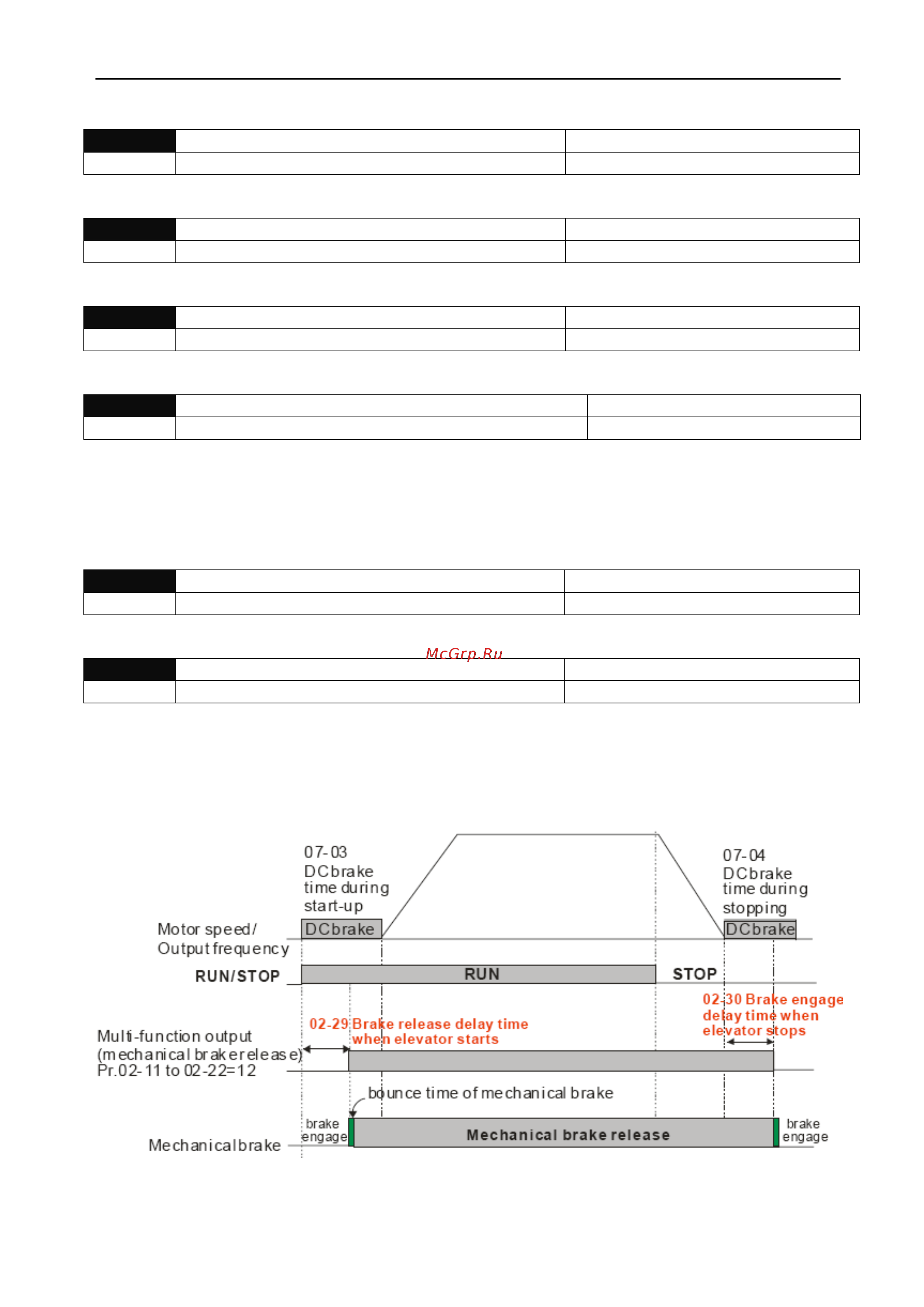

9. После включения ПЧ в работу, через время, заданное в 02-29 будет активирован выход
(значение «12» для выходов). Этот параметр должен использоваться с режимом
торможения постоянным током.
