РЭ серии VFD-VL ГЛАВА 4 программируемые параметры
- 91 -
Значения
Режим работы
VF
SVC
VFPG
FOCPG
TQRPG
FOCPM
12: ток по оси q
О
О
О
О
О
О
13: значение обратной связи по оси q
О
О
О
О
О
О
14: ток по оси d
О
О
О
О
О
О
15: значение обратной связи по оси d
О
О
О
О
О
О
16: напряжение по оси q
О
О
О
О
О
О
17: напряжение по оси d
О
О
О
О
О
О
18: задание момента
О
О
О
О
О
О
19 – 20: зарезервированы
03-18
■ Усиление выходного аналогового сигнала 1
Единицы: 0,1
03-21
■ Усиление выходного аналогового сигнала 2
Единицы: 0,1
Режимы
VF, VFPG, SVC, FOCPG, TQRPG, FOCPM
Заводское значение: 100 %
Значения: 0,0 ÷ 200,0 %
Параметр используется для масштабирования выходного аналогового сигнала по
выходам.

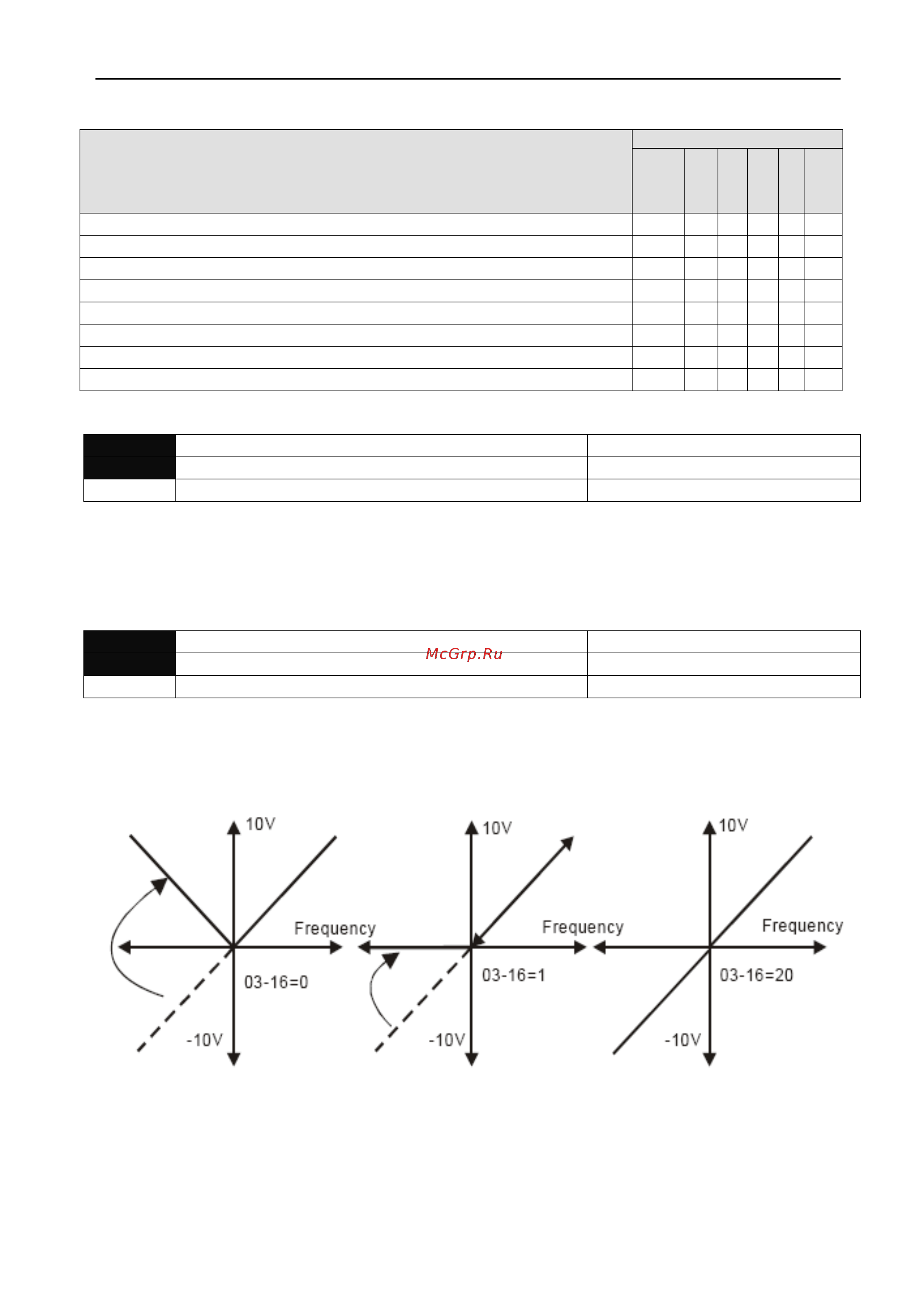

03-19
■ Режим аналогового выхода 1 при реверсе
03-22
■ Режим аналогового выхода 2 при реверсе
Режимы
VF, VFPG, SVC, FOCPG, TQRPG, FOCPM
Заводское значение: 0
Значения: 0 Абсолютное значение для обратного вращения
1 Значение «0» для обратного вращения
2 Отрицательное напряжение для обратного вращения.
