Установка и эксплуатация Back-UPS ® BR900G-RS
3

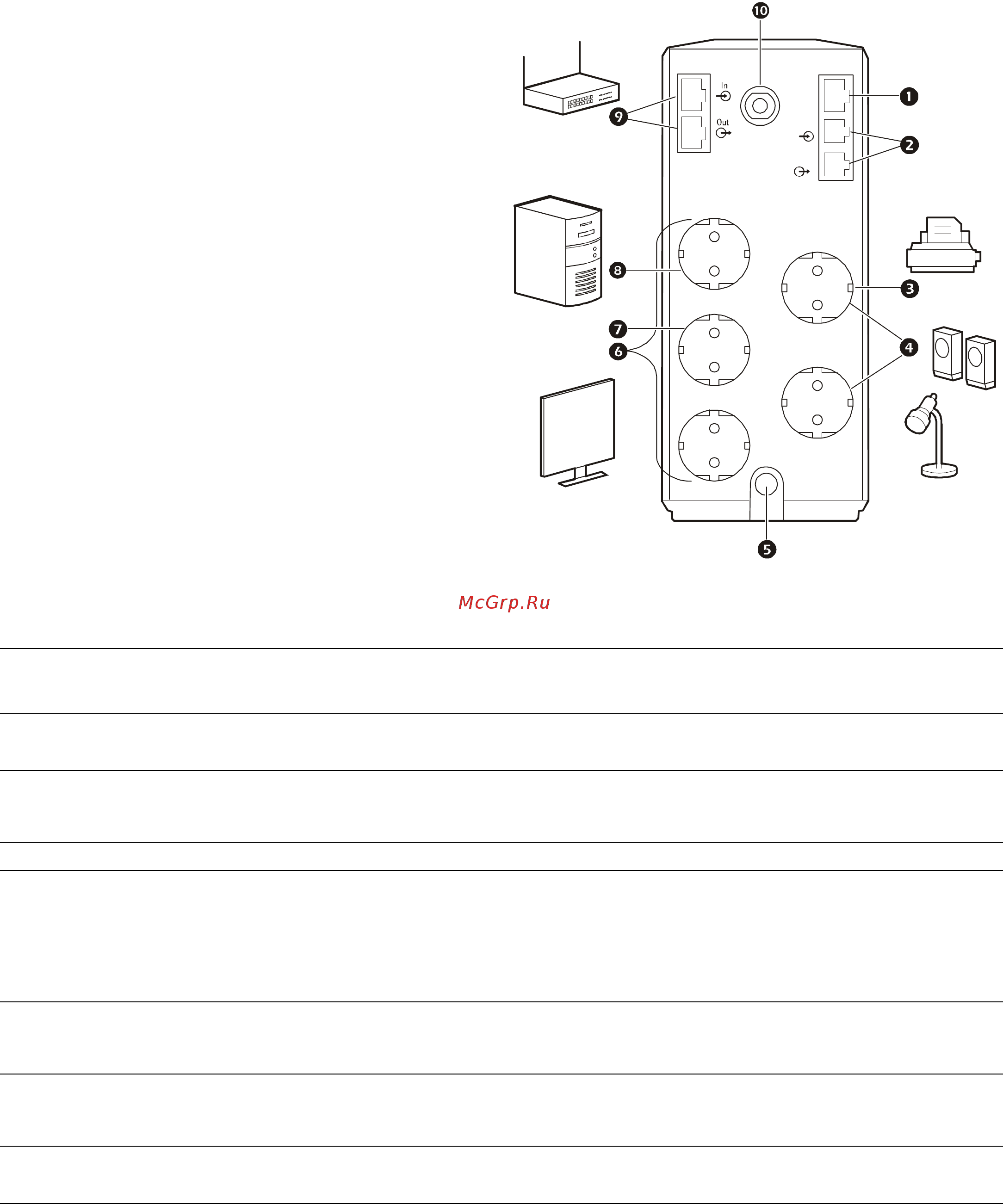

Подключение оборудования
Выходы резервного питания с защитой от
всплесков напряжения
Когда устройство Back-UPS получает питание от сети,
питание на подключенное оборудование подается через
розетки с защитой от всплесков напряжения и через
розетки с резервным питанием от батареи и защитой от
всплесков напряжения. В случае прекращения подачи
питания или других проблем электросети питание от
устройства Back-UPS подается только на розетки с
резервным питанием от
батареи в течение
ограниченного времени.
К розеткам с защитой от всплесков напряжения
подключайте оборудование, не требующее резервного
питания (принтеры, факсы, сканеры и другие
периферийные устройства). Эти розетки обеспечивают
постоянную защиту от всплесков напряжения, даже
если устройство Back-UPS выключено.
Управляющая и управляемые розетки
Когда устройство, подключенное к управляющей
розетке, переходит в спящий или ждущий режим либо
выключается, управляемые устройства также будут
выключены для уменьшения энергопотребления.
К управляющей розетке подключайте главное
устройство (например, персональный компьютер или
аудио-/видеоприемник). К управляемым выходам
подключайте периферийные устройства, например
принтер, колонки или сканер.
1
USB-порт и последовательный
порт
Для использования приложения PowerChute подключите USB-кабель к USB-разъему или последовательному порту.
(кабель для подключения к последовательному порту не прилагается, для его получения обратитесь, пожалуйста, в
службу поддержки).
2
Порты с защитой от всплесков
напряжения для телефонного
кабеля
Подключите один разъем кабеля DSL/Modem/FAX/Phone (цифровая линия/модем/факс/телефон) к телефонной
розетке, а другой - к разъему I
N ИБП. Подключите один разъем кабеля DSL/Modem/FAX/Phone к модему, факсу или
телефону, а другой - к разъему O
UT ИБП.
3
Розетка с защитой от всплесков
напряжения управляемая
управляющей розеткой
Эта розетка обеспечивает защиту от всплесков напряжения при сбоях электропитания. Питание этой розетки
отключается при отключении сетевого электропитания или при переходе устройства, подключенного к
управляющей розетке, в спящий режим.
4
Розетки с защитой от всплесков
напряжения
Эти розетки обеспечивают постоянную защиту от всплесков напряжения, даже если устройство Back-UPS
выключено. Розетки с защитой от всплесков напряжения не обеспечивают питание подключенного оборудования от
батареи. Подключайте к этим розеткам оборудование, которое не требует резервного питания (принтеры, сканеры и
другие вспомогательные устройства).
5
Кабель питания Подключение ИБП к электросети.
6
Розетки резервного питания с
защитой от всплесков
напряжения
Оборудование, подключенное к данным розеткам, получает питание от батареи во время перебоев в
электроснабжении и отклонениях напряжения. Оборудование, подключенное к данным розеткам с батарейной
поддержкой и защитой от всплесков напряжения, получает электропитание от батарей только при включенном ИБП.
К розеткам следует подключать только
крайне важное оборудование (компьютер, монитор, модем или другие
устройства, нарушение питания которых может привести к проблемам). Не подключайте к этим разъемам
аквариумное оборудование, лазерные принтеры, измельчители бумаги, водоотливные насосы или вентиляторы, так
как измененное синусоидальное напряжение на выходе ИБП может нарушить их работу. Не подключайте к этим
разъемам сетевые фильтры или
удлинители.
7
Розетка с резервным питанием
и защитой от всплесков
напряжения, управляемая
управляющей розеткой
Розетка обеспечивает защиту подключенного устройства от всплесков напряжения. Для экономии электроэнергии
питание управляемых розеток отключается, когда подключенное к управляющей розетке устройство выключается
или переходит в режим сна/гибернации.
8
Управляющая розетка К этой розетке подключайте главное устройство. Как правило, таким устройством является основной компьютер.
Помимо защиты от всплесков напряжения и получения резервного питания от батареи эта розетка подает на
управляемые розетки сигнал их отключения, когда главное устройство отключается или переходит в режим сна/
гибернации.
9
Порты Gigabit Ethernet с
защитой от всплесков
напряжения
С помощью Ethernet-кабеля подключите модем или маршрутизатор ко ВХОДНОМУ порту, затем подключите
компьютер к
ВЫХОДНОМУ порту.
:
Автоматический выключатель Нажмите автоматический выключатель после его срабатывания вследствие перегрузки или короткого замыкания.
Это действие можно выполнить, когда устройство Back-UPS работает от сети или от батареи.
bu214a
Te l O ut
Te l I n
USB &
Serial
Battery
Backup
Surge
Only
MASTER
Controlled by MASTER
Controlled by MASTER
