11
D

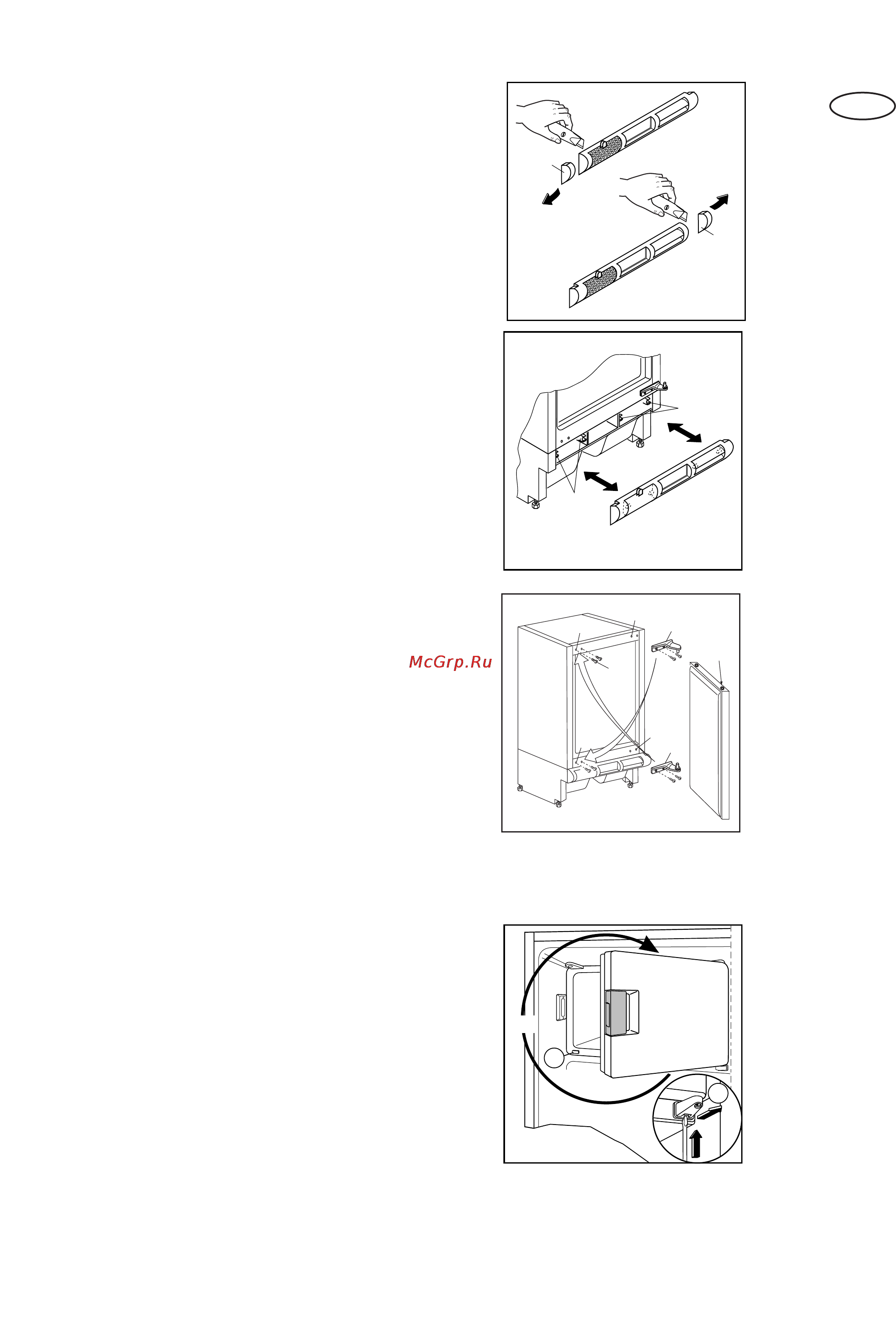

Vorbereitung des Grills
Nehmen Sie den Grill aus der unteren
Verpackungsschale.
Tür Öffnung rechts:
- entfernen Sie die linke Seite (A) vom Grill durch
einen Schnitt von hinten.
Tür Öffnung links:
- entfernen Sie die rechte Seite (B) vom Grill durch
einen Schnitt von hinten.
Für die Positionierung des Grills am Gerät drücken
Sie den Grill auf die Haken (a) bis diese einrasten.
Das Gerät mit den Haltewinkeln in der Nische
befestigen, danach das Gitter montieren.
Türanschlagwechsel
Bevor Sie nachstehende Arbeitsvorgänge
durchführen, ziehen Sie den Stecker aus der
Steckdose.
1. Oberes Scharnier (1) lösen, daß die Tür
abgenommen werden kann;
2. unteres Scharnier (2) abnehmen;
3. entfernen Sie die Verschlüsse (3) aus den Löchern
(F) und setzen Sie sie in die Löcher (F
1
) auf der
anderen Seite;
4. montieren Sie das obere Scharnier (1) auf der
anderen Seite unten (Position A);
5. montieren Sie die Tür auf den Stift des Scharniers
(1) wie in Position A;
6. setzen Sie den Stift des unteren, demontierten
Scharniers (2) in das obere Loch (G) der Tür, danach
befestigen Sie das Scharnier oben in Position B.
Anschlagwechsel
Verdampferfachtür
1. Mit Hilfe eines Schraubenziehers den
Scharnierträger (1) lösen. Dazu auf die innere
Feder drücken (Abb. 11) und den Scharnierträger
gemeinsam mit der Verdampferfachtür
herausziehen;
2. den Blindstopfen (2) entfernen und auf der
gegenüberliegenden Seite in der freibleibenden
Offnung wieder einsetzen;
3. die Tür um 180° drehen, den Scharnierträger (1)
abnehmen und auf der gegenüberliegenden Seite
wieder anbringen;
4. die Verdampferfachtür wieder montieren; dazu den
oberen Scharnierstift und den unteren
Scharnierträger (1) bis zur Einrastung eindrücken.
Um eine optimale Lagerung der Lebensmittel zu
garantieren, ist die Verdampferfachtür mit einem
einfachen Federmechanismus ausgestattet, durch die
die Tür geöffnet bleibt, bis sie nicht fest geschlossen
wird.
S.I.001
a
a
S.I.002
A
B
a
b
S.I.003
F
F
B
A
F
3
1
2
G
1
F
1
PR140
1
2
180°
