100 Цифровой шлюз SMG

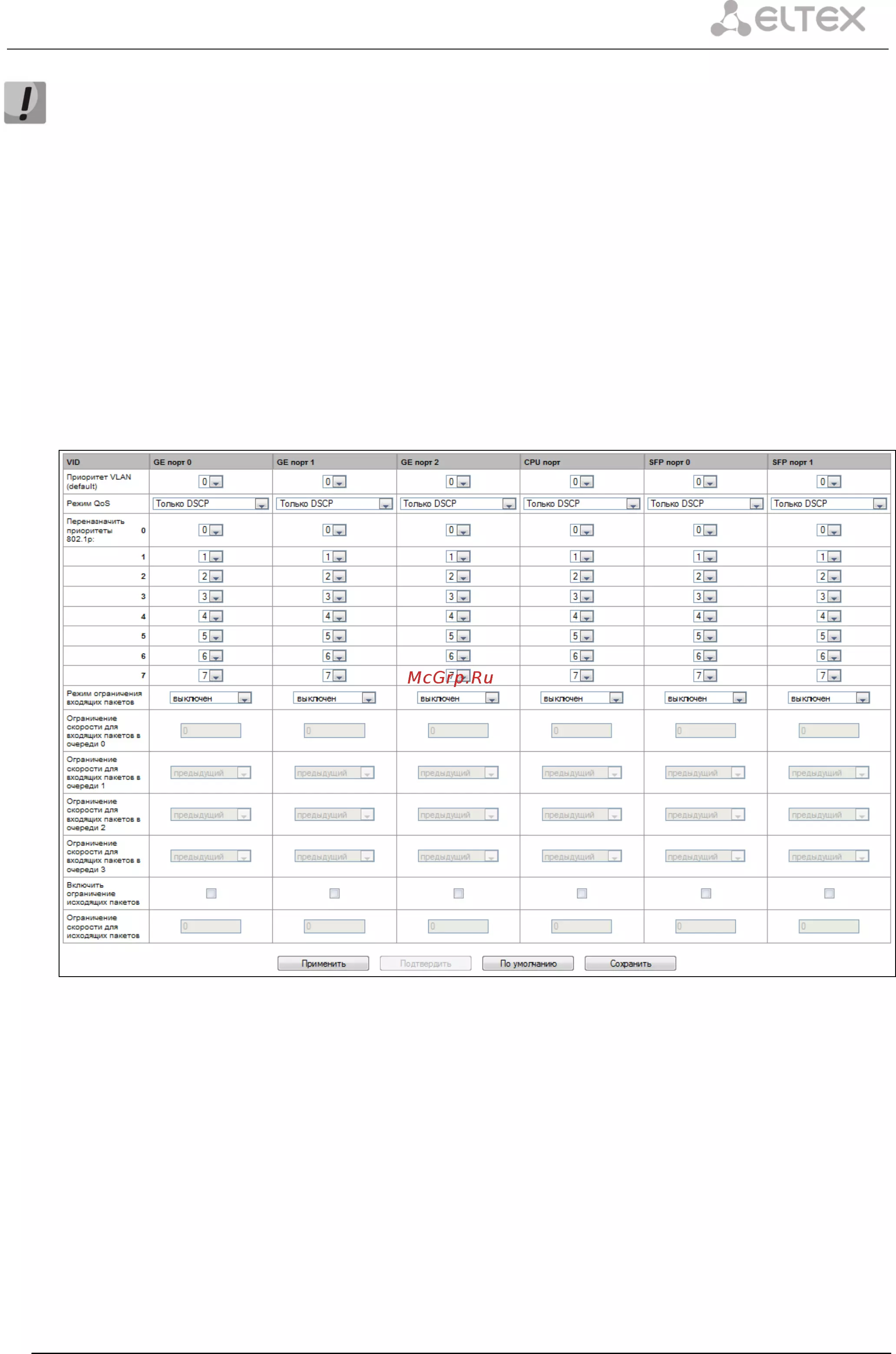

Если в течение одной минуты настройки не подтверждены нажатием на кнопку

«Подтвердить», то они возвращаются к предыдущим значениям.

Для применения настроек необходимо нажать кнопку «Применить», для подтверждения

примененных настроек – кнопку «Подтвердить».

При помощи кнопки «По умолчанию» можно установить параметры по умолчанию (значения,

устанавливаемые по умолчанию, приведены на рисунке).

Для сохранения настроек в файл конфигурации без применения необходимо нажать кнопку

«Сохранить».

3.1.9.3 802.1q

В подменю «802.1q» устанавливаются правила маршрутизации пакетов при работе коммутатора в

режиме 802.1q.

Коммутатор шлюза имеет 3 электрических порта Ethernet, два оптических и один порт для

взаимодействия с процессором:

– GE порт 0, порт 1, порт 2 – электрические Ethernet-порты устройства;

– SFP порт 0, SFP порт 1 – оптические Ethernet-порты устройства;

– CPU – внутренний порт, подключенный к центральному процессору устройства.

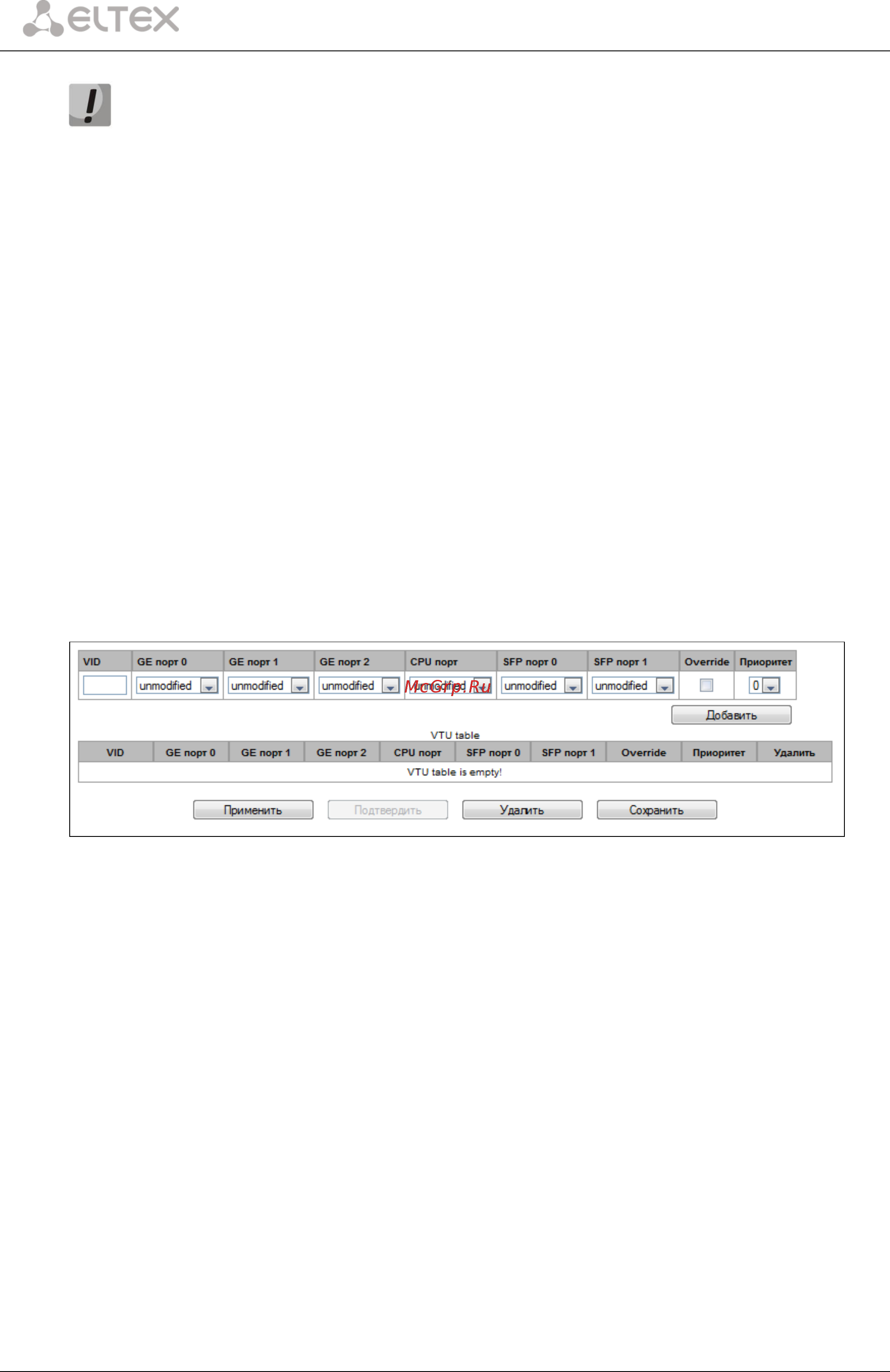

Добавление записи в таблицу маршрутизации пакетов

В поле VID необходимо ввести идентификатор группы VLAN, для которой создается правило

маршрутизации, и для каждого порта назначить действия, выполняемые им при передаче пакета,

имеющего указанный VID.

– unmodified – пакеты передаются данным портом без изменений (т.е. в том же виде, в

каком были приняты);

– untagged – пакеты передаются данным портом всегда без тега VLAN;

– tagged – пакеты передаются данным портом всегда c тегом VLAN;

– not member – пакеты с указанным VID не передаются данным портом, т.е. порт не

является членом этой группы VLAN.

– override – при установленном флаге переписать приоритет 802.1р для данной VLAN, иначе –

оставить приоритет неизменным;

– priority – приоритет 802.1р, назначаемый пакетам в данной VLAN, если установлен флаг override;

Затем необходимо нажать кнопку «Добавить».

– Применить – применить установленные настройки;

– Подтвердить – подтвердить измененные настройки;
