Цифровой шлюз SMG 99

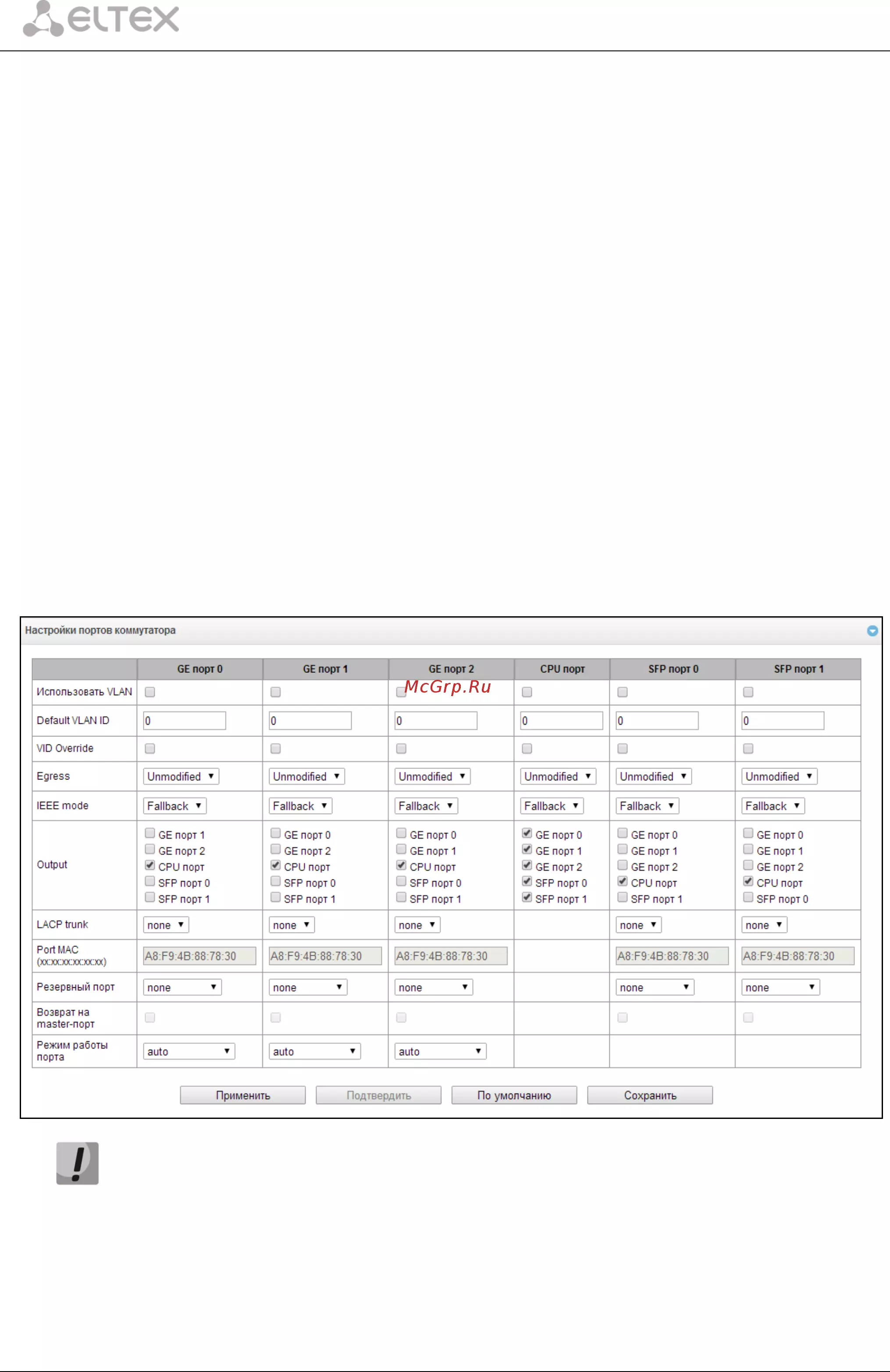

Настройки коммутатора
– Включить – при установленном флаге использовать настройки Default VLAN ID, Override и Egress
на данном порту;
– Default VLAN ID – при поступлении на порт нетегированного пакета считается, что он имеет
данный VID, при поступлении тегированного пакета считается, что пакет имеет VID, который
указан в его теге VLAN;
– VID Override – при установленном флаге считается, что любой поступивший пакет имеет VID,
указанный в строке default VLAN ID. Справедливо как для нетегированных, так и для
тегированных пакетов;
– Egress:
– unmodified – пакеты передаются данным портом без изменений (т.е. в том же виде, в
каком поступили на другой порт коммутатора);
– untagged – пакеты передаются данным портом всегда без тега VLAN;
– tagged – пакеты передаются данным портом всегда c тегом VLAN;
– double tag – пакеты передаются данным портом c двумя тегами VLAN – если принятый
пакет был тегированным и с одним тегом VLAN – если принятый пакет был не
тегированным.
– IEEE mode – устанавливает режимы безопасности при обработке принятых тегированных фреймов:
– fallback – фрейм принимается на входящем порту независимо от наличия его 802.1q-тега
в таблице маршрутизации «802.1q».
Если 802.1q-тег не содержится в таблице маршрутизации «802.1q», то фрейм передаётся
на исходящий порт при условии, что он разрешён в секции «output» в настройках
входящего порта.
Если 802.1q-тег содержится в таблице маршрутизации «802.1q», то фрейм передаётся на
исходящий порт при условии, что исходящий порт является членом VLAN в таблице
«802.1q» и разрешён в секции «output» в настройках входящего порта;
– check – Фрейм принимается на входящем порту если его 802.1q-тег содержится в таблице
маршрутизации «802.1q» (входящий порт не обязан быть членом VLAN в таблице
«802.1q»).
Фрейм передаётся на исходящий порт если исходящий порт является членом VLAN в
таблице «802.1q» и разрешён в секции «output» в настройках входящего порт;
– secure – Фрейм принимается на входящем порту если его 802.1q-тег содержится в
таблице маршрутизации «802.1q» и входящий порт является членом VLAN в таблице
«802.1q».
Фрейм передаётся на исходящий порт если исходящий порт является членом VLAN в
таблице «802.1q» и разрешён в секции «output» в настройках входящего порта.
– Output – взаимодоступность портов для передачи данных. Устанавливаются разрешения отправки
пакетов, принятых данным портом, в порты, отмеченные флагом;
– Резервный порт – выбор порта, на который будет переключен трафик в случае возникновения
нештатной ситуации (например, разрыв линии). Данная настройка необходима для обеспечения
резервирования Dual Homing;
– Возврат на master-порт – при установленном флаге будет осуществлен переход на основной
порт после его восстановления;
В текущей версии ПО поддерживается только global dual homing.
– Режим работы порта – выбор режима работы порта (auto, 10/100 Mbps Half, 10/100 Mbps Full, 1
Gbps). Настройка режима возможна только для электрических Ethernet-портов (GE порт 0, GE порт 1, GE
порт 2).
