98 Цифровой шлюз SMG

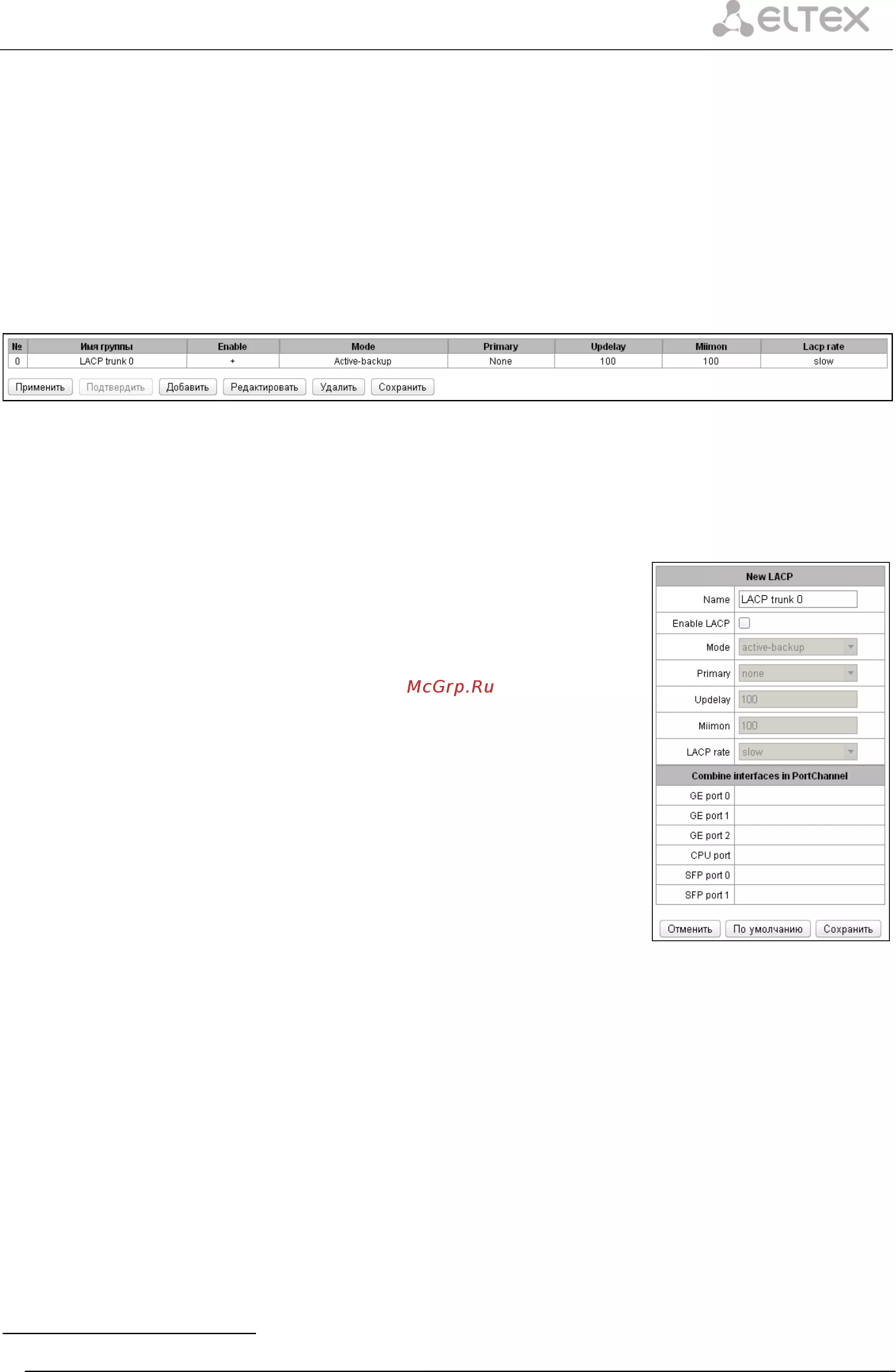

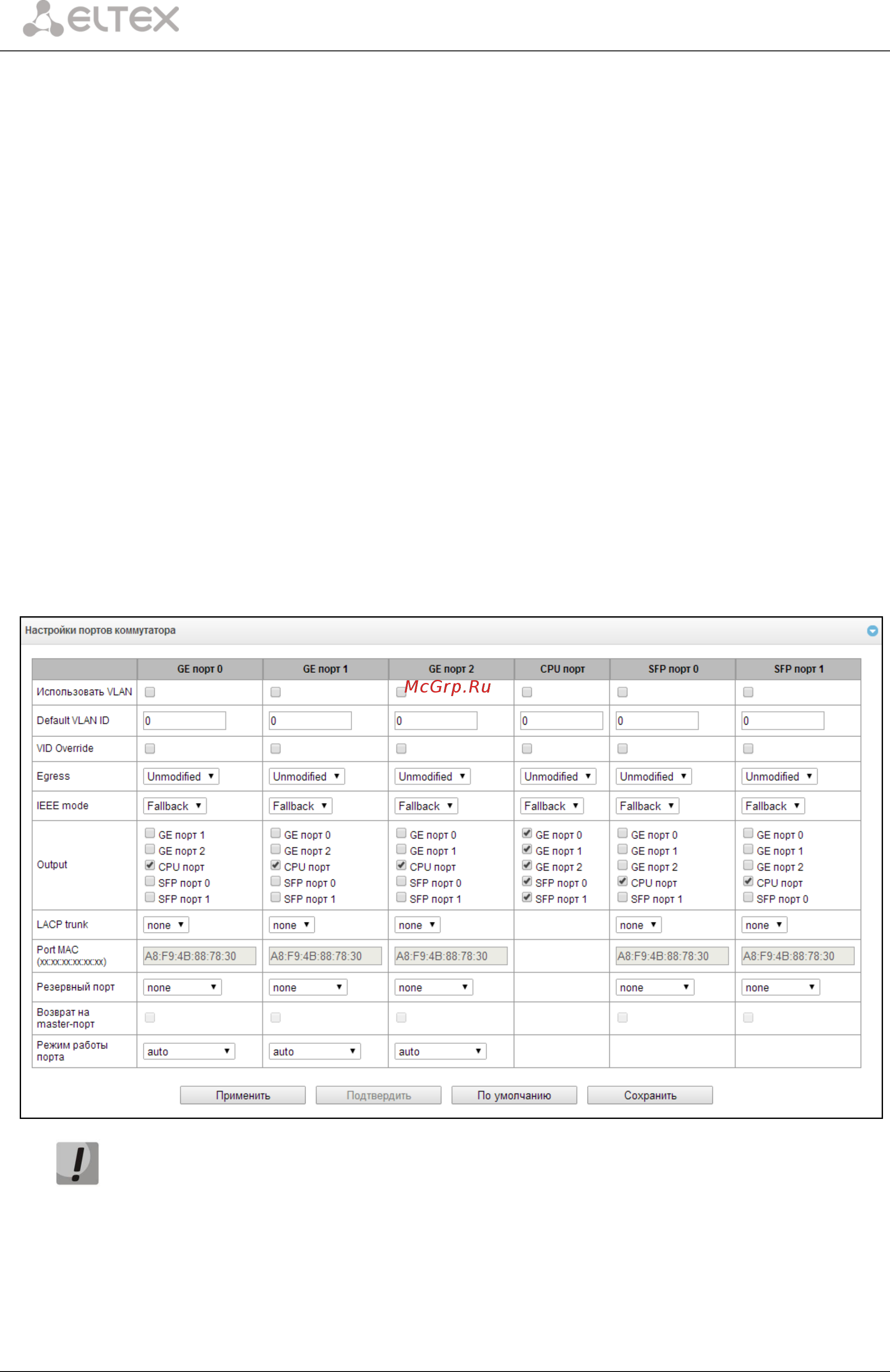

1. Без использования настроек VLAN – для использования режима на всех портах флаги

«Enable VLAN» должны быть не установлены, значение «IEEE Mode» на всех портах должно

быть установлено в «Fallback», взаимодоступность портов для передачи данных

необходимо определить флагами «Output». Таблица маршрутизации «802.1q» в закладке

«802.1q» не должна содержать записей.

2. Port based VLAN – для использования режима значение «IEEE Mode» на всех портах

должно быть установлено в «Fallback», взаимодоступность портов для передачи данных

необходимо определить флагами «Output». Для работы с VLAN необходимо использовать

настройки «Enable VLAN», «Default VLAN ID», «Egress» и «Override». Таблица

маршрутизации «802.1q» в закладке «802.1q» не должна содержать записей.

3. 802.1q – для использования режима значение «IEEE Mode» на всех портах должно быть

установлено в «Check» либо «Secure». Для работы с VLAN используются настройки –

«Enable VLAN», «Default VLAN ID», «Override». А также используются правила

маршрутизации, описанные в таблице маршрутизации «802.1q» закладки «802.1q».

4. 802.1q + Port based VLAN. Режим 802.1q может использоваться совместно с Port based

VLAN. В этом случае значение «IEEE Mode» на всех портах должно быть установлено в

«Fallback», взаимодоступность портов для передачи данных необходимо определить

флагами «Output». Для работы с VLAN необходимо использовать настройки «Enable VLAN»,

«Default VLAN ID», «Egress и Override». А также используются правила маршрутизации,

описанные в таблице маршрутизации «802.1q» закладки «802.1q».

В заводской конфигурации порты коммутатора недоступны между собой.

Коммутатор устройства имеет три электрических порта Ethernet, два оптических и один порт для

взаимодействия с процессором:

– GE порт – электрические Ethernet-порты устройства;

– SFP порт – оптические Ethernet-порты устройства;

– CPU – внутренний порт, подключенный к центральному процессору устройства.
