12 Абонентские оптические терминалы серии NTU
На верхней панели устройства расположены следующие индикаторы, Таблица 4.
Таблица 4 – Описание индикаторов верхней панели
№
Элемент верхней панели
Описание
7
индикатор питания и статуса работы
8
индикатор работы оптического интерфейса
9
индикатор состояние сервиса «Интернет»
10
индикатор активности порта FXS
11
2.4
индикатор активности Wi-Fi в диапазоне 2.4ГГц
12
5
индикатор активности Wi-Fi в диапазоне 5ГГц
13
1..4
индикаторы работы Ethernet-портов
На боковой панели устройства расположены следующие кнопки, Таблица 5.
Таблица 5 – Описание кнопок боковой панели
№
Элемент боковой панели
Описание
14
Reset
функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам
15
Wi-Fi
кнопка включения/выключения Wi-Fi
16
WPS
кнопка для автоматического защищенного подключения к сети
Wi-Fi на устройстве
2.5.2 NTU-RG-1421GC-Wac
Абонентский терминал выполнен в виде настольного изделия в пластиковом корпусе.
Внешний вид задней панели устройства приведен на рисунке 5.

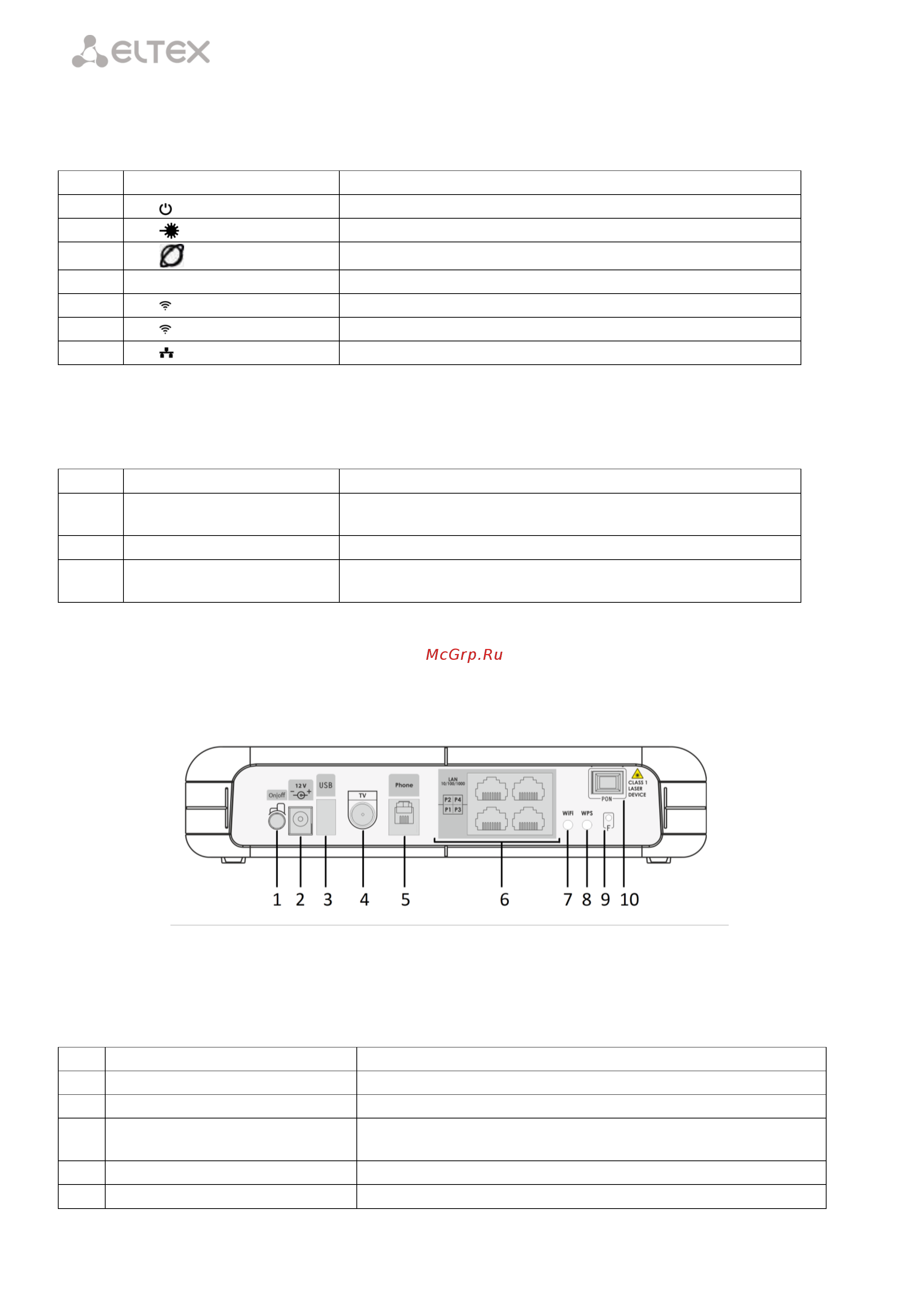

Рисунок 5 – Внешний вид задней панели NTU-RG-1421GC-Wac
На задней панели устройства расположены следующие разъемы и органы управления, Таблица 6.
Таблица 6 – Описание разъемов, и органов управления задней панели
№
Элемент задней панели
Описание
1
On/Off
кнопка питания
2
12V
разъем подключения адаптера питания
3
USB
разъем для подключения внешних накопителей и других USB-
устройств
4
TV
разъем RF для подключения кабельного телевидения (CaTV)
5
Phone
разъем RJ-11 для подключения аналогового телефонного аппарата
