12 Абонентские оптические терминалы NTU

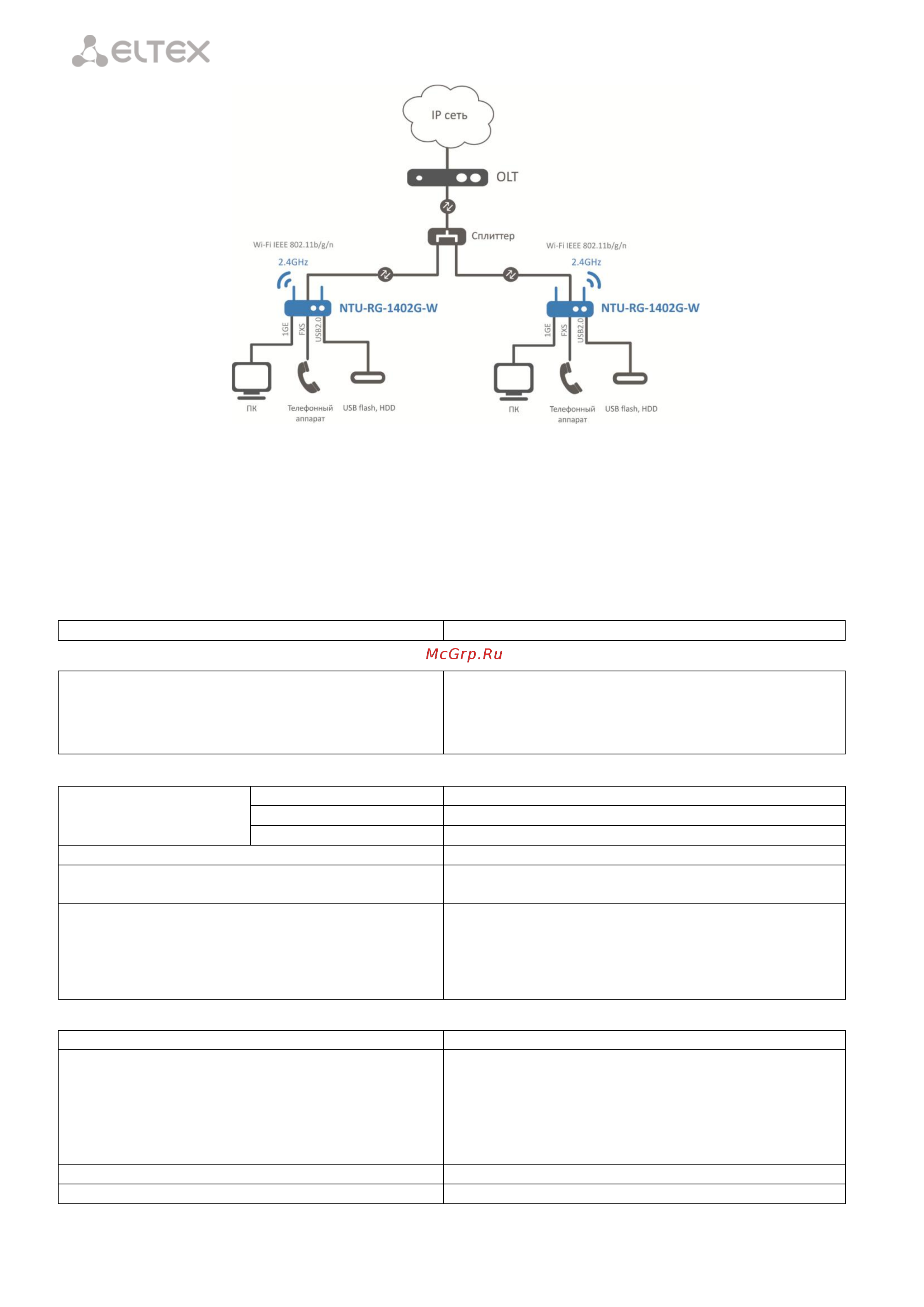

Рисунок 3– Схема применения NTU-RG-1402G-W
2.4 Основные технические параметры
Основные технические параметры терминалов приведены в таблице Таблица 2
Таблица 2 – Основные технические параметры
Протоколы VoIP
Поддерживаемые протоколы
SIP
Аудиокодеки
Кодеки
G.729, annex A
G.711(A/µ)
G.723.1 (5,3 Kbps)
Передача факса: G.711, T.38
Параметры интерфейсов Ethernet LAN
Количество интерфейсов
Серия NTU-2V(C)
2
Серия NTU-2W
2
Серия NTU-RG-1402G-W
4
Электрический разъем
RJ-45
Скорость передачи, Мбит/с
Автоопределение, 10/100/1000 Мбит/с,
дуплекс/ полудуплекс
Поддержка стандартов
IEEE 802.3i 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE 802.3x Flow Control
IEEE 802.3 NWay auto-negotiation
Параметры интерфейса PON
Количество интерфейсов PON
1
Поддержка стандартов
ITU-T G.984.x Gigabit-capable passive optical networks (GPON)
ITU-T G.988 ONU management and control interface (OMCI)
specification
IEEE 802.1Q Tagged VLAN
IEEE 802.1p Priority Queues
IEEE 802.1D Spanning Tree Protocol
Тип разъема
SC/APC соответствует ITU-T G.984.2
Среда передачи
Оптоволоконный кабель SMF - 9/125, G.652
